楼宇自控系统配置

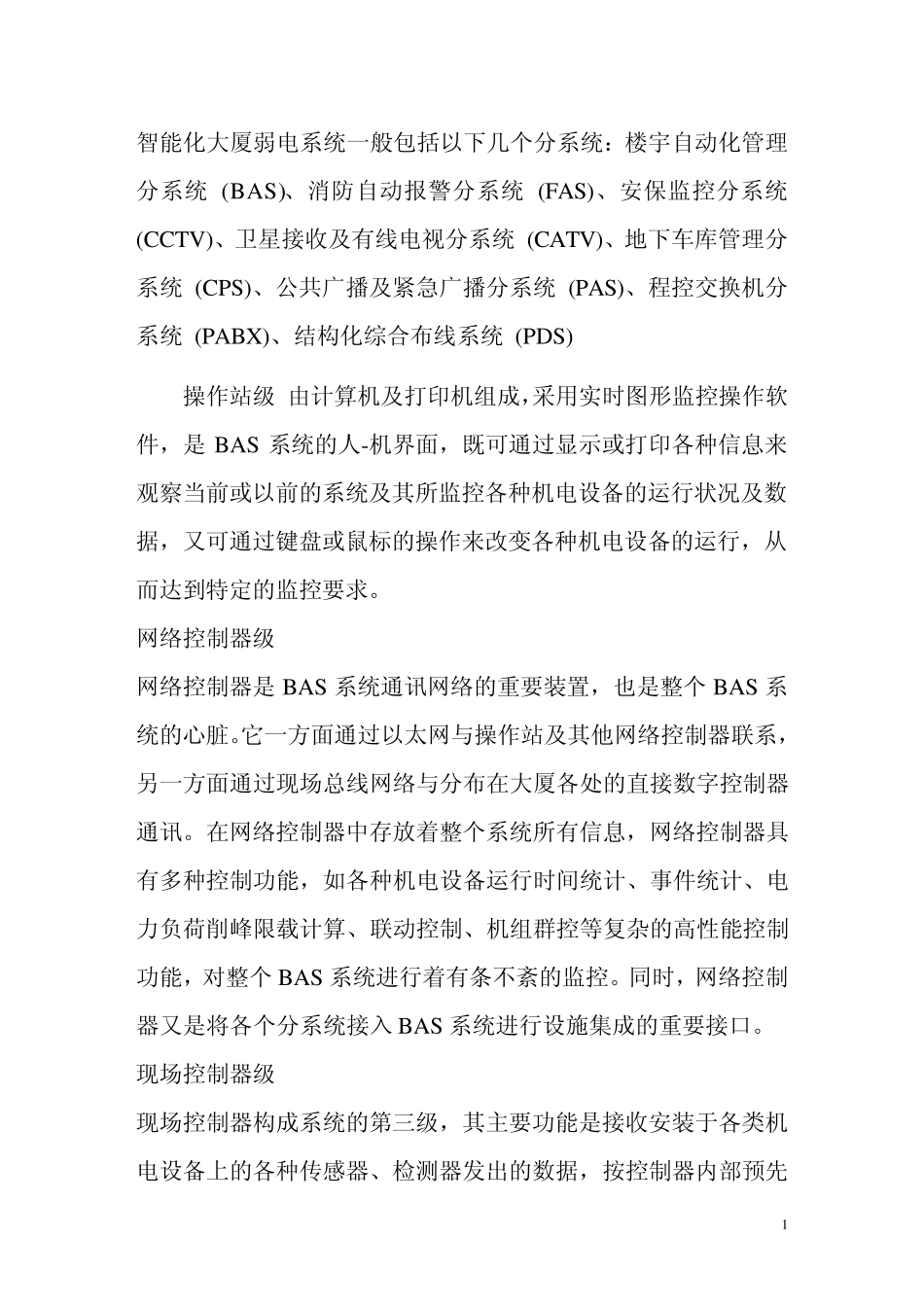

楼宇自控系统配置_第1页
1/26

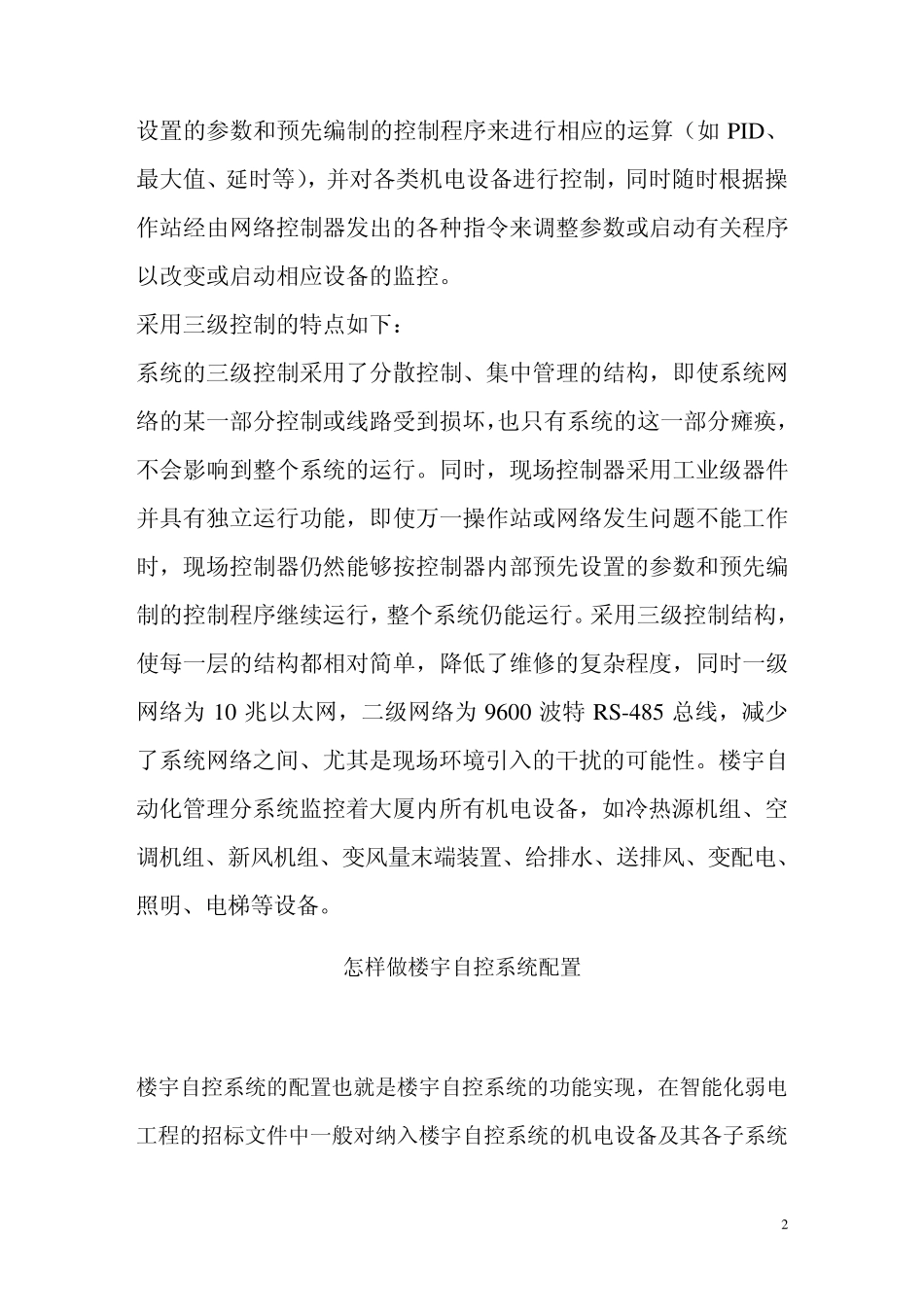

楼宇自控系统配置_第2页
2/26
楼宇自控系统配置_第3页
3/26
1 智能化大厦弱电系统一般包括以下几个分系统:楼宇自动化管理分系统 (BAS)、消防自动报警分系统 (FAS)、安保监控分系统 (CCTV)、卫星接收及有线电视分系统 (CATV)、地下车库管理分系统 (CPS)、公共广播及紧急广播分系统 (PAS)、程控交换机分系统 (PABX)、结构化综合布线系统 (PDS) 操作站级 由计算机及打印机组成,采用实时图形监控操作软件,是 BAS 系统的人-机界面,既可通过显示或打印各种信息来观察当前或以前的系统及其所监控各种机电设备的运行状况及数据,又可通过键盘或鼠标的操作来改变各种机电设备的运行,从而达到特定的监控要求。 网络控制器级 网络控制器是 BAS 系统通讯网络的重要装置,也是整个BAS 系统的心脏。它一方面通过以太网与操作站及其他网络控制器联系,另一方面通过现场总线网络与分布在大厦各处的直接数字控制器通讯。在网络控制器中存放着整个系统所有信息,网络控制器具有多种控制功能,如各种机电设备运行时间统计、事件统计、电力负荷削峰限载计算、联动控制、机组群控等复杂的高性能控制功能,对整个BAS 系统进行着有条不紊的监控。同时,网络控制器又是将各个分系统接入 BAS 系统进行设施集成的重要接口。 现场控制器级 现场控制器构成系统的第三级,其主要功能是接收安装于各类机电设备上的各种传感器、检测器发出的数据,按控制器内部预先 2 设置的参数和预先编制的控制程序来进行相应的运算(如PID、最大值、延时等),并对各类机电设备进行控制,同时随时根据操作站经由网络控制器发出的各种指令来调整参数或启动有关程序以改变或启动相应设备的监控。 采用三级控制的特点如下: 系统的三级控制采用了分散控制、集中管理的结构,即使系统网络的某一部分控制或线路受到损坏,也只有系统的这一部分瘫痪,不会影响到整个系统的运行。同时,现场控制器采用工业级器件并具有独立运行功能,即使万一操作站或网络发生问题不能工作时,现场控制器仍然能够按控制器内部预先设置的参数和预先编制的控制程序继续运行,整个系统仍能运行。采用三级控制结构,使每一层的结构都相对简单,降低了维修的复杂程度,同时一级网络为 10 兆以太网,二级网络为 9600 波特 RS-485 总线,减少了系统网络之间、尤其是现场环境引入的干扰的可能性。楼宇自动化管理分系统监控着大厦内所有机电设备,如冷热源机组、空调机组、新风机组、变风量末端装置、给排水、送排风、变配电、照明、电梯等设备。 ...
