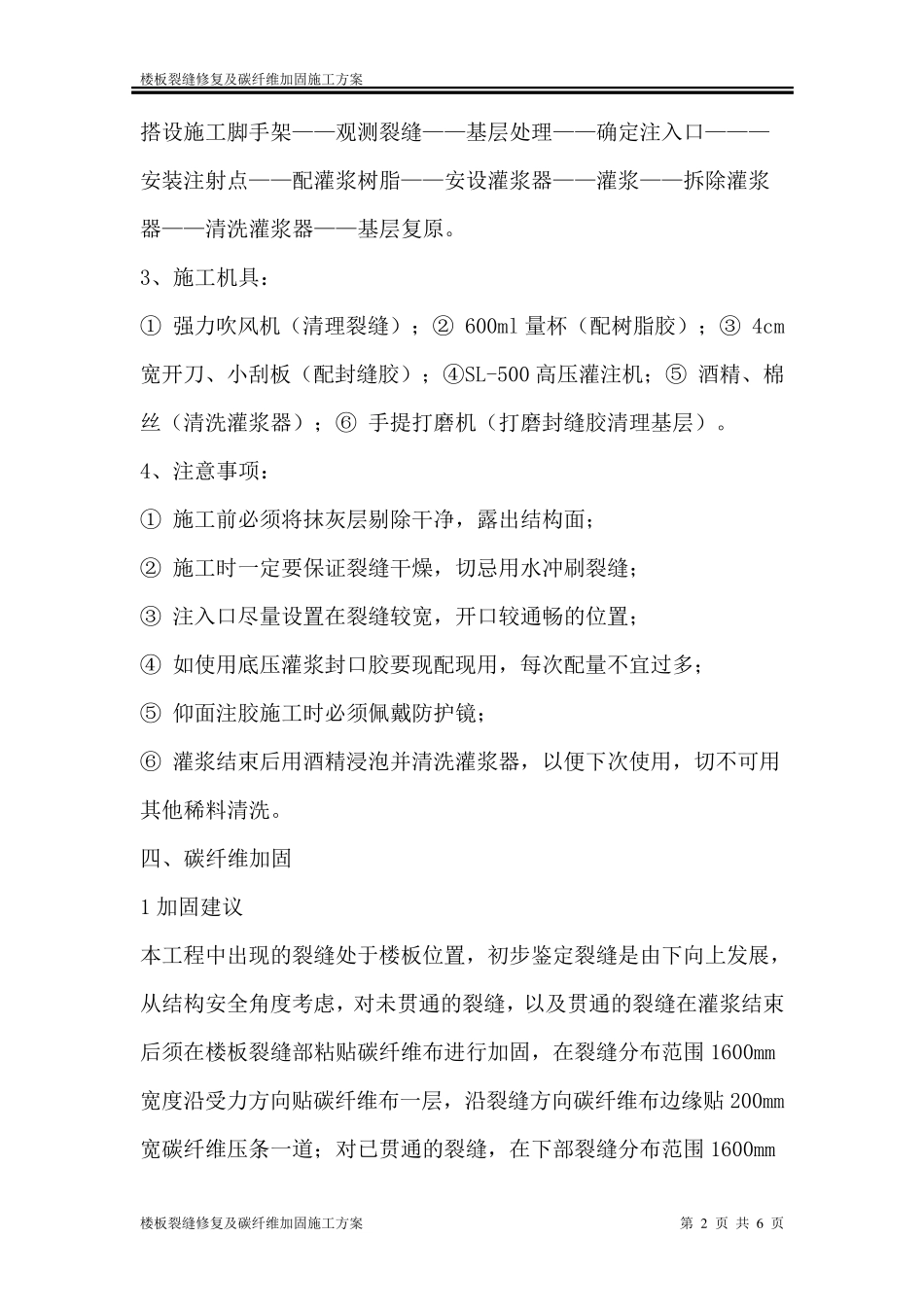

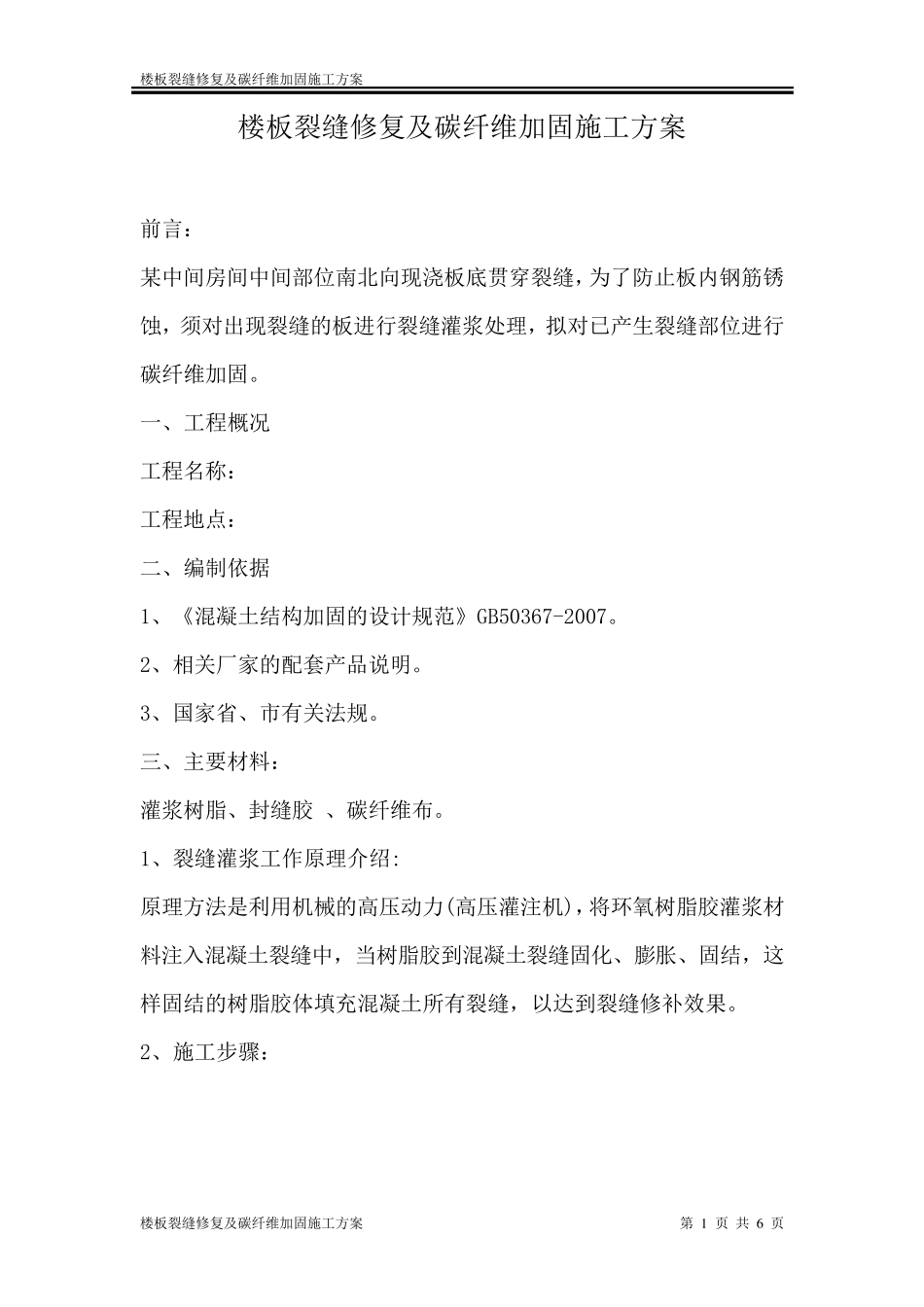

楼板裂缝修复及碳纤维加固施工方案 楼板裂缝修复及碳纤维加固施工方案 第 1 页 共 6 页 楼板裂缝修复及碳纤维加固施工方案 前言: 某中间房间中间部位南北向现浇板底贯穿裂缝,为了防止板内钢筋锈蚀,须对出现裂缝的板进行裂缝灌浆处理,拟对已产生裂缝部位进行碳纤维加固。 一、工程概况 工程名称: 工程地点: 二、编制依据 1、《混凝土结构加固的设计规范》GB50367-2007。 2、相关厂家的配套产品说明。 3、国家省、市有关法规。 三、主要材料: 灌浆树脂、封缝胶 、碳纤维布。 1、裂缝灌浆工作原理介绍: 原理方法是利用机械的高压动力(高压灌注机),将环氧树脂胶灌浆材料注入混凝土裂缝中,当树脂胶到混凝土裂缝固化、膨胀、固结,这样固结的树脂胶体填充混凝土所有裂缝,以达到裂缝修补效果。 2、施工步骤: 楼板裂缝修复及碳纤维加固施工方案 楼板裂缝修复及碳纤维加固施工方案 第 2 页 共 6 页 搭设施工脚手架——观测裂缝——基层处理——确定注入口———安装注射点——配灌浆树脂——安设灌浆器——灌浆——拆除灌浆器——清洗灌浆器——基层复原。 3、施工机具: ① 强力吹风机(清理裂缝);② 600ml 量杯(配树脂胶);③ 4cm宽开刀、小刮板(配封缝胶);④SL-500 高压灌注机;⑤ 酒精、棉丝(清洗灌浆器);⑥ 手提打磨机(打磨封缝胶清理基层)。 4、注意事项: ① 施工前必须将抹灰层剔除干净,露出结构面; ② 施工时一定要保证裂缝干燥,切忌用水冲刷裂缝; ③ 注入口尽量设置在裂缝较宽,开口较通畅的位置; ④ 如使用底压灌浆封口胶要现配现用,每次配量不宜过多; ⑤ 仰面注胶施工时必须佩戴防护镜; ⑥ 灌浆结束后用酒精浸泡并清洗灌浆器,以便下次使用,切不可用其他稀料清洗。 四、碳纤维加固 1 加固建议 本工程中出现的裂缝处于楼板位置,初步鉴定裂缝是由下向上 发 展 ,从 结构安全 角 度 考 虑 ,对 未 贯 通的裂缝,以及 贯 通的裂缝在灌浆结束后须在楼板裂缝部 粘 贴 碳纤维布 进 行 加固,在裂缝分 布 范 围 1600mm宽度 沿 受 力方 向贴 碳纤维布 一层,沿 裂缝方 向碳纤维布 边 缘 贴 200mm宽碳纤维压条 一道 ;对 已 贯 通的裂缝,在下部 裂缝分 布 范 围 1600mm楼板裂缝修复及碳纤维加固施工方案 楼板裂缝修复及碳纤维加固施工方案 第 3 页 共 6 页 宽 度 沿 受 力 方 向 贴 碳 纤...
