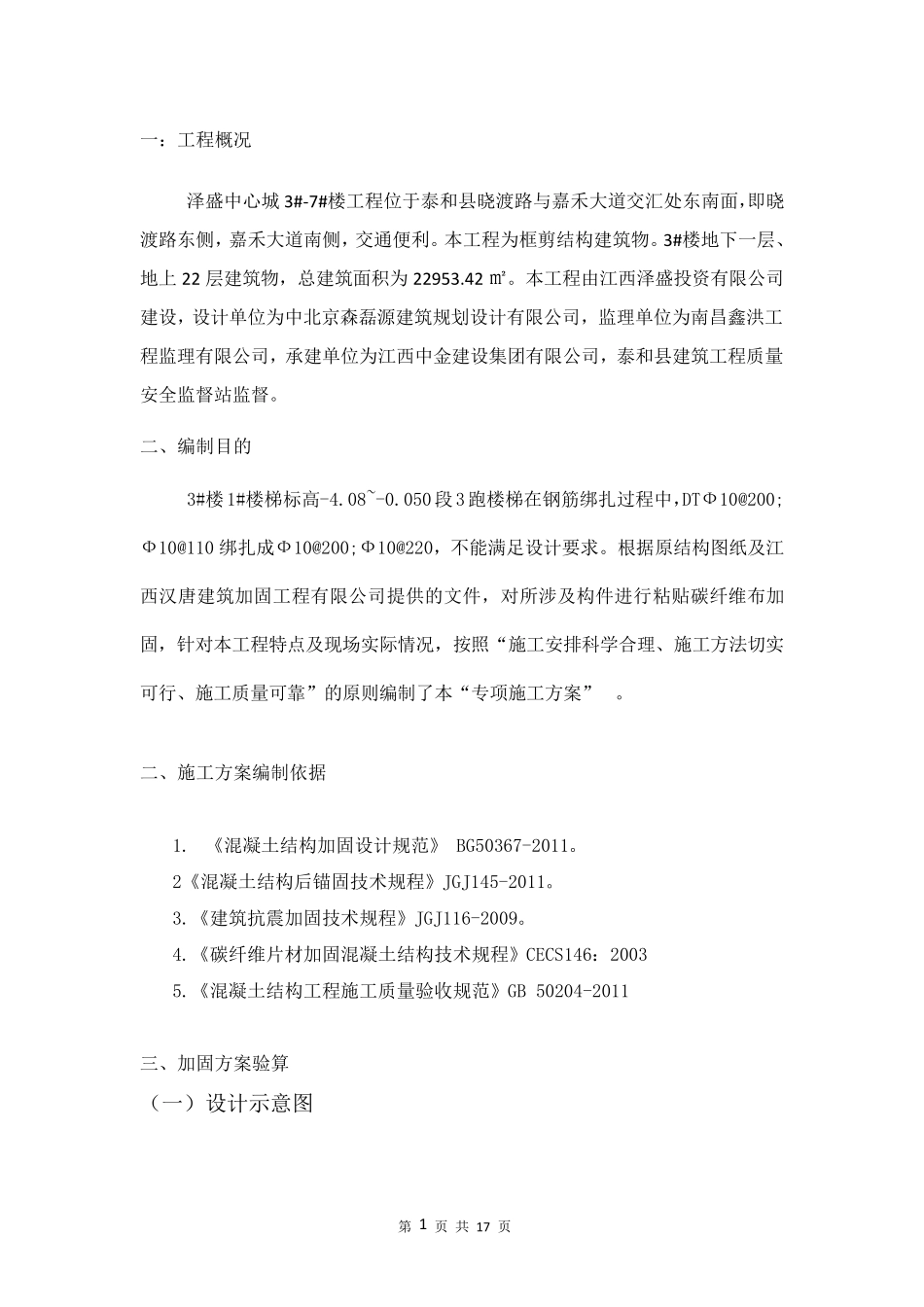

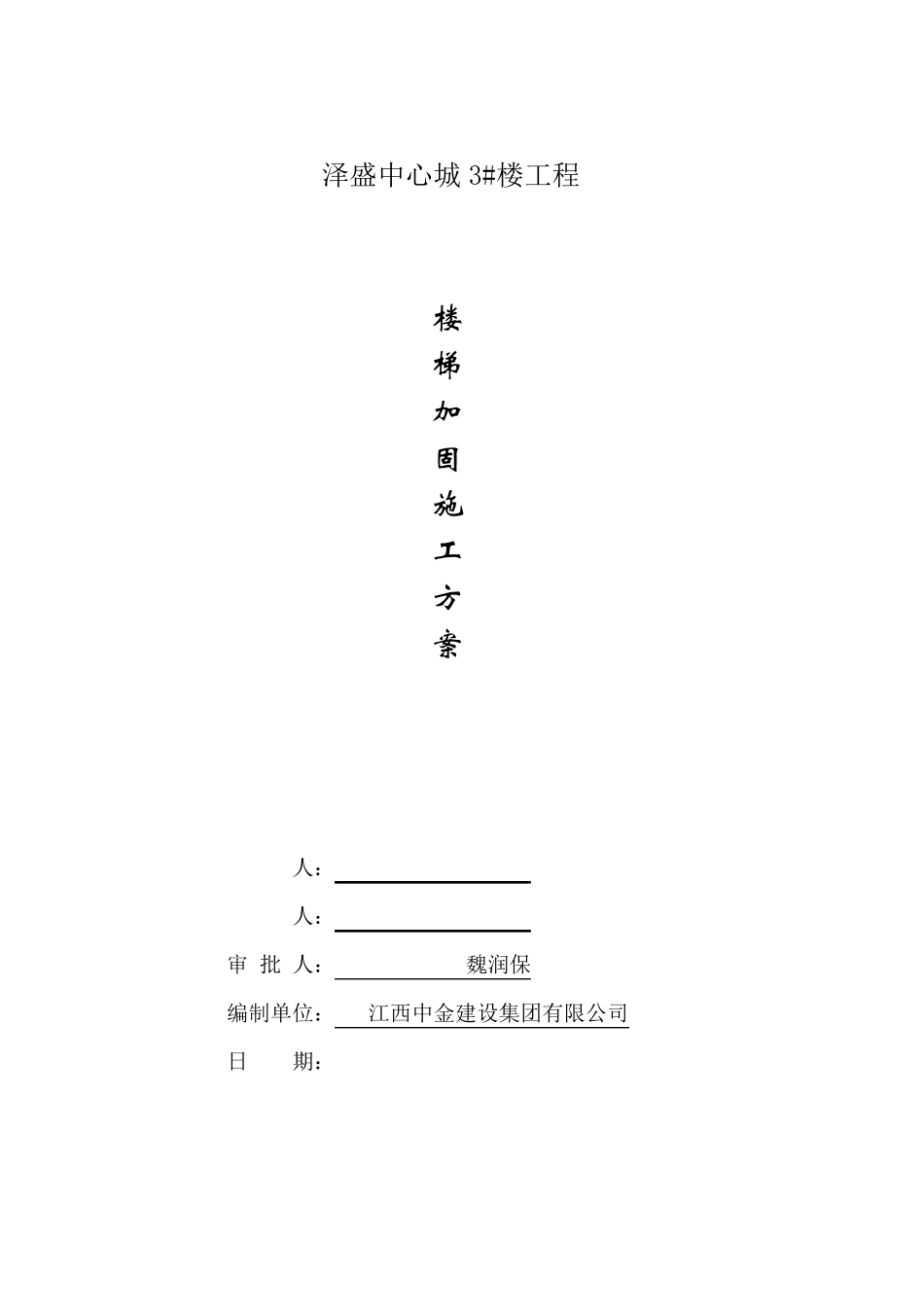

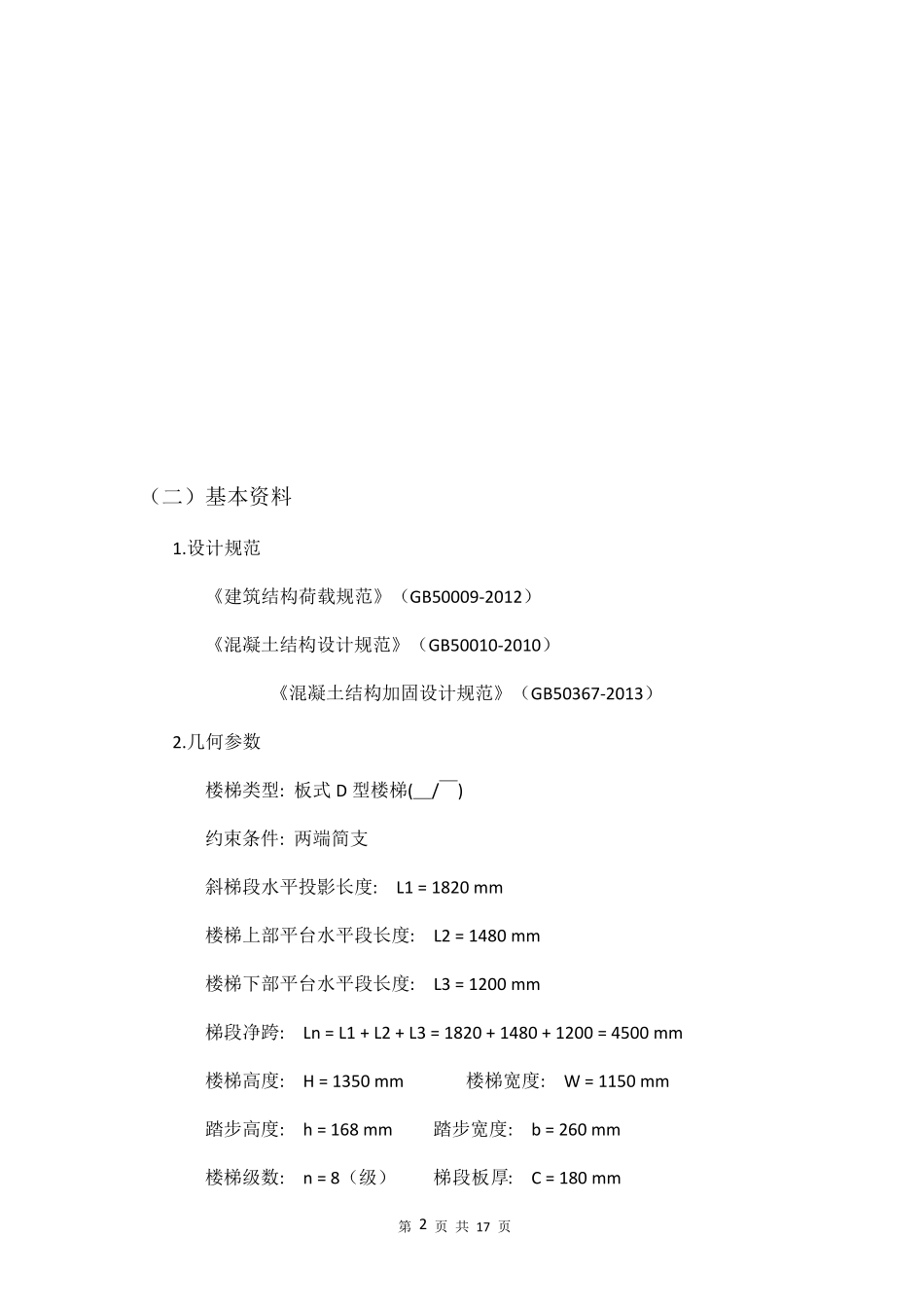

泽盛中心城 3#楼工程 楼 梯 加 固 施 工 方 案 * * 人: *** * * 人: *** 审 批 人: 魏润保 编制单位: 江西中金建设集团有限公司 日 期: 第 1 页 共 1 7 页 一:工程概况 泽盛中心城3 #-7 #楼工程位于泰和县晓渡路与嘉禾大道交汇处东南面,即晓渡路东侧,嘉禾大道南侧,交通便利。本工程为框剪结构建筑物。3 #楼地下一层、地上2 2 层建筑物,总建筑面积为2 2 9 5 3 .4 2 ㎡。本工程由江西泽盛投资有限公司建设,设计单位为中北京森磊源建筑规划设计有限公司,监理单位为南昌鑫洪工程监理有限公司,承建单位为江西中金建设集团有限公司,泰和县建筑工程质量安全监督站监督。 二、编制目的 3#楼1#楼梯标高-4.08~-0.050段3跑楼梯在钢筋绑扎过程中,DTФ10@200;Ф10@110 绑扎成Ф10@200;Ф10@220,不能满足设计要求。根据原结构图纸及江西汉唐建筑加固工程有限公司提供的文件,对所涉及构件进行粘贴碳纤维布加固,针对本工程特点及现场实际情况,按照“施工安排科学合理、施工方法切实可行、施工质量可靠”的原则编制了本“专项 施工方案 ” 。 二、施工方案 编制依 据 1. 《混凝土结构加固设计规范》 BG50367-2011。 2《混凝土结构后锚固技术规程》JGJ145-2011。 3.《建筑抗震加固技术规程》JGJ116-2009。 4.《 碳 纤 维 片 材 加固混 凝 土 结构技 术 规程》 CECS146:2003 5.《混凝土结构工程施工质量验收规范》GB 50204-2011 三 、加固方案 验 算 ( 一) 设计示 意 图 第 2 页 共 17 页 (二)基本资料 1.设计规范 《建筑结构荷载规范》(GB50009-2012) 《混凝土结构设计规范》(GB50010-2010) 《混凝土结构加固设计规范》(GB50367-2013) 2.几何参数 楼梯类型: 板式 D 型楼梯(_/ ̄) 约束条件: 两端简支 斜梯段水平投影长度: L1 = 1820 mm 楼梯上部平台水平段长度: L2 = 1480 mm 楼梯下部平台水平段长度: L3 = 1200 mm 梯段净跨: Ln = L1 + L2 + L3 = 1820 + 1480 + 1200 = 4500 mm 楼梯高度: H = 1350 mm 楼梯宽度: W = 1150 mm 踏步高度: h = 168 mm 踏步宽度: b = 260 mm 楼梯级数: n = 8(级) 梯段板厚: C = 180 mm 第 3 页 共 17 页 面层厚度: C2 = 30 mm 上部平台梯梁宽度: b1 = 200 mm 下部平台梯梁宽度: b2 = 200 mm 3.荷载参数 ...
