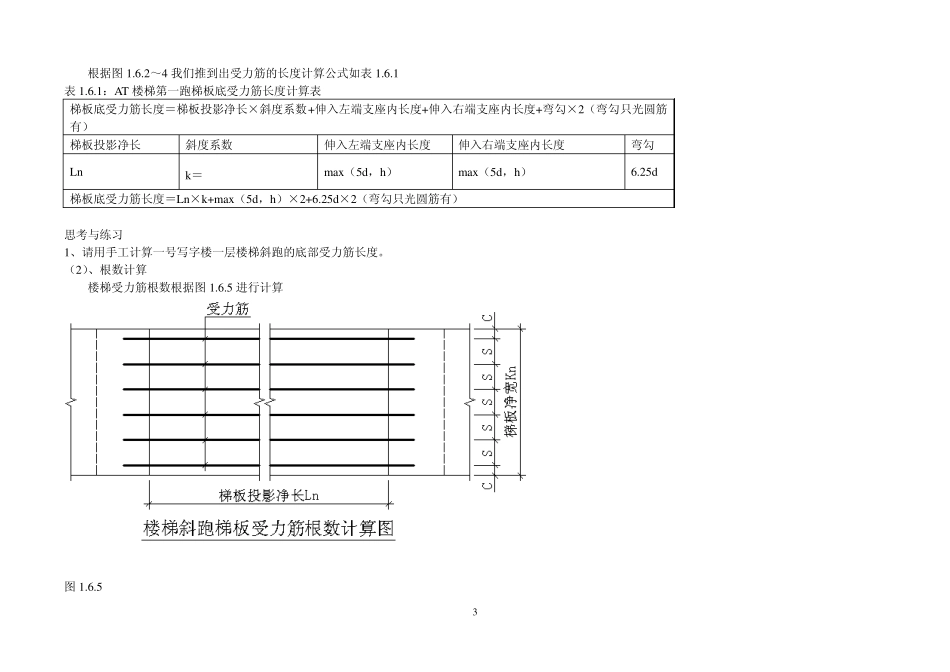

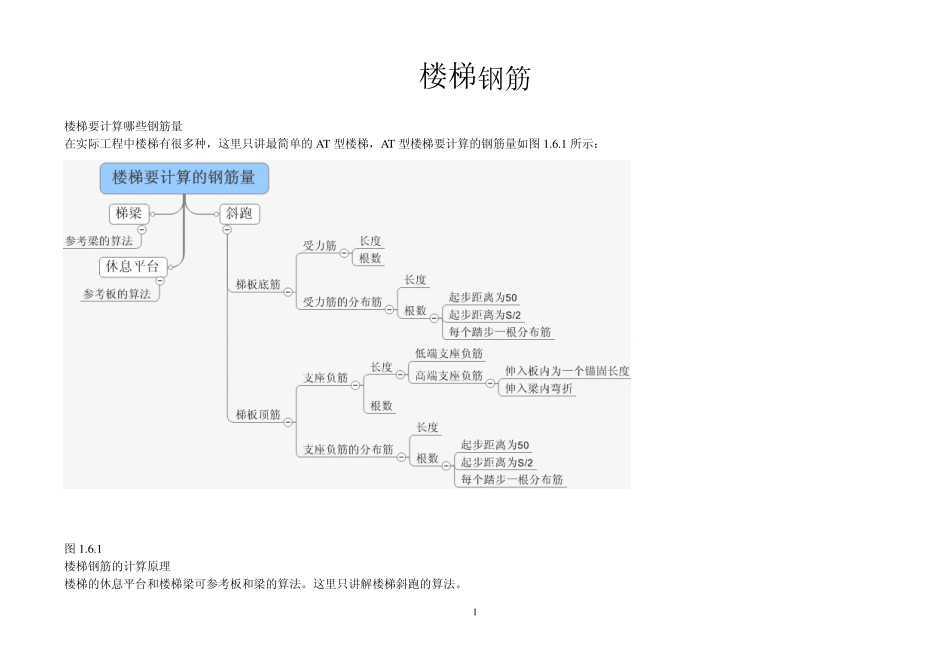

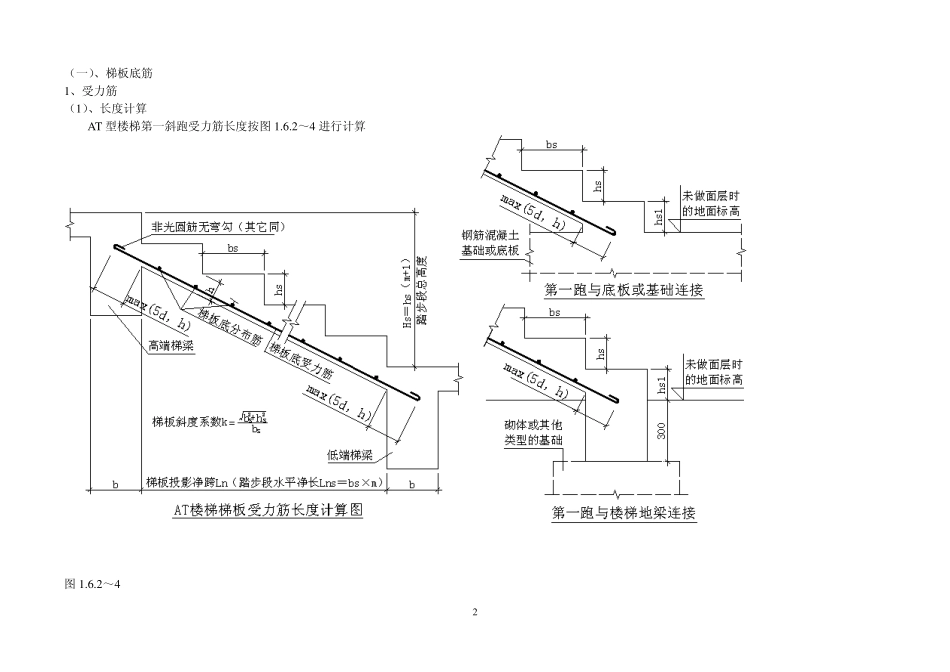

1 楼梯钢筋 楼梯要计算哪些钢筋量 在实际工程中楼梯有很多种,这里只讲最简单的AT型楼梯,AT型楼梯要计算的钢筋量如图1.6.1 所示: 图1.6.1 楼梯钢筋的计算原理 楼梯的休息平台和楼梯梁可参考板和梁的算法。这里只讲解楼梯斜跑的算法。 2 (一)、梯板底筋 1、受力筋 (1)、长度计算 AT型楼梯第一斜跑受力筋长度按图 1.6.2~4 进行计算 图 1.6.2~4 3 根据图1.6.2~4 我们推到出受力筋的长度计算公式如表1.6.1 表1.6.1:AT 楼梯第一跑梯板底受力筋长度计算表 梯板底受力筋长度=梯板投影净长×斜度系数+伸入左端支座内长度+伸入右端支座内长度+弯勾×2(弯勾只光圆筋有) 梯板投影净长 斜度系数 伸入左端支座内长度 伸入右端支座内长度 弯勾 Ln k= max(5d,h) max(5d,h) 6.25d 梯板底受力筋长度=Ln×k+max(5d,h)×2+6.25d×2(弯勾只光圆筋有) 思考与练习 1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。 (2)、根数计算 楼梯受力筋根数根据图1.6.5 进行计算 图1.6.5 4 根据图1.6.5 可以推导出楼梯斜跑梯板受力筋根数计算如表1.6.2 表1.6.2:楼梯斜跑梯板受力筋根数计算表 梯板受力筋根数=(梯板净宽-保护层×2)/受力筋间距+1 梯板净宽 保护层 受力筋间距 Kn C S 梯板受力筋根数=(Kn-2C)/S+1(取整) 思考与练习 1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数。 2、受力筋的分布筋 (1)、长度计算 楼梯斜跑梯板分布筋长度根据图1.6.6 进行计算 图1.6.6 根据图1.6.6 我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表1.6.3 表1.6.3:梯板底受力筋的分布筋长度计算表 5 分布筋长度=梯板净宽-保护层×2+弯勾×2 梯板净宽 保护层 弯勾 Kn C 6.25d 分布筋长度=Kn-2C+6.25d×2 思考与练习 1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的长度。 (2)、根数计算 梯板分布筋根数根据图 1.6.7 进行计算 6 图1.6.7 根据图1.6.7 我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.4 表1.6.4:楼梯斜跑梯板分布筋根数计算表 起步距离判断 梯板分布筋根数=(梯板投影净跨×斜度系数-起步距离×2)/分布筋间距+1 梯板投影净跨 斜度系数 起步距离 分布筋间距 起步距离为 50mm Ln k 50MM S 梯板分布筋根数=(Ln×k-50×2)/S+1(取整) 7 起步距离为S/2 Ln k S/2 S 梯板分布筋根数=(Ln×k-S)/S+1(取整)...
