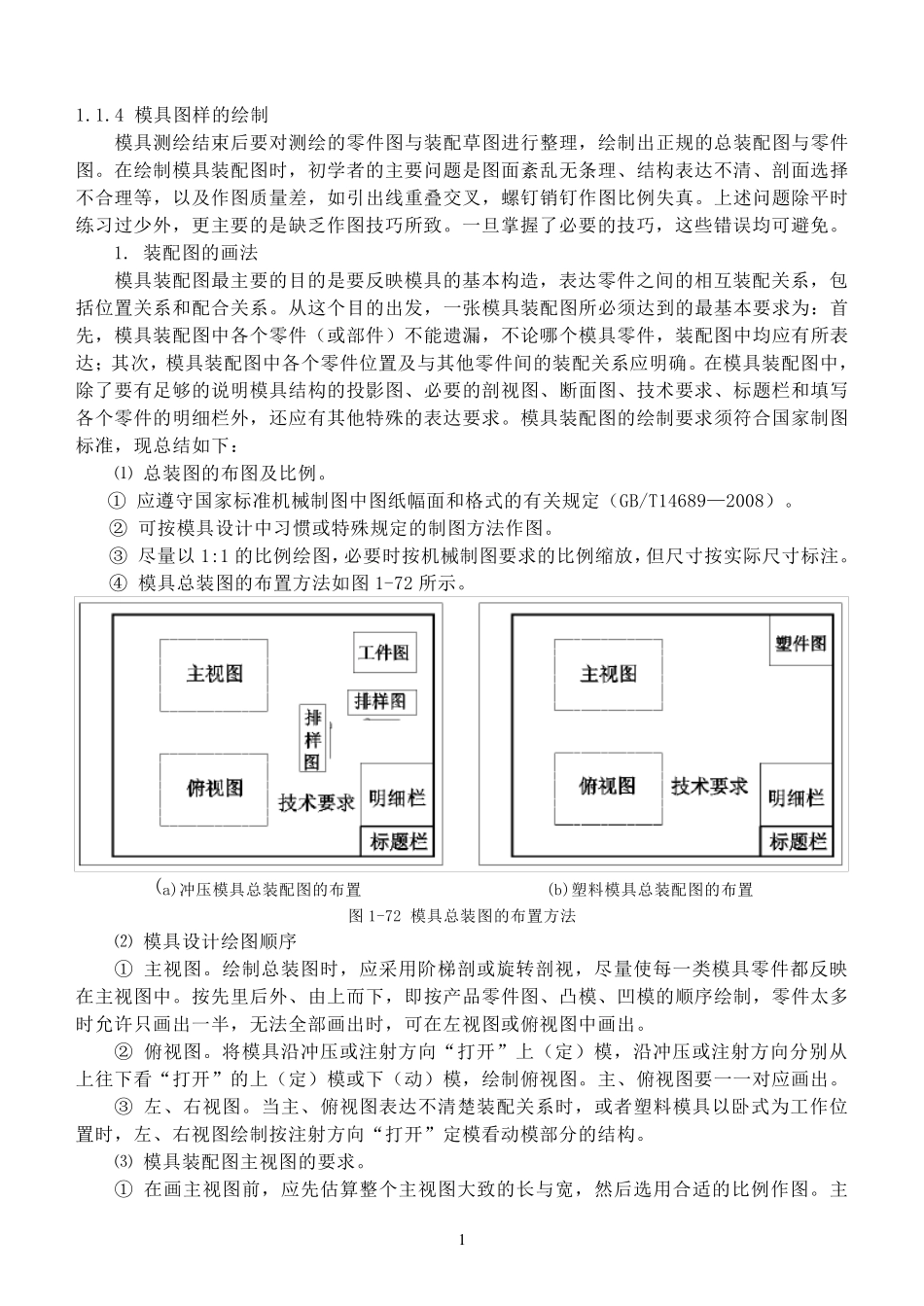

1 1.1.4 模 具 图 样 的 绘 制 模 具 测 绘 结 束 后 要 对 测 绘 的 零 件 图 与 装 配 草 图 进 行 整 理 ， 绘 制 出 正 规 的 总 装 配 图 与 零 件图 。 在 绘 制 模 具 装 配 图 时 ， 初 学 者 的 主 要 问 题 是 图 面 紊 乱 无 条 理 、 结 构 表 达 不 清 、 剖 面 选 择不 合 理 等 ， 以 及 作 图 质 量 差 ， 如 引 出 线 重 叠 交 叉 ， 螺 钉 销 钉 作 图 比 例 失 真 。 上 述 问 题 除 平 时练 习 过 少 外 ， 更 主 要 的 是 缺 乏 作 图 技 巧 所 致 。 一 旦 掌 握 了 必 要 的 技 巧 ， 这 些 错 误 均 可 避 免 。 1. 装 配 图 的 画 法 模 具 装 配 图 最 主 要 的 目 的 是 要 反 映 模 具 的 基 本 构 造 ， 表 达 零 件 之 间 的 相 互 装 配 关 系 ， 包括 位 置 关 系 和 配 合 关 系 。 从 这 个 目 的 出 发 ， 一 张 模 具 装 配 图 所 必 须达 到的 最 基 本 要 求为：首先， 模 具 装 配 图 中各个 零 件 （或部件 ）不 能遗漏， 不 论哪个 模 具 零 件 ， 装 配 图 中均 应有所 表达 ；其次， 模 具 装 配 图 中各个 零 件 位 置 及 与 其他零 件 间 的 装 配 关 系 应明确。 在 模 具 装 配 图 中，除 了 要 有足够的 说明模 具 结 构 的 投影图 、 必 要 的 剖 视图 、 断面 图 、 技 术要 求、 标题 栏和 填写各个 零 件 的 明细栏外 ， 还应有其他特殊的 表 达 要 求。 模 具 装 配 图 的 绘 制 要 求须符合 国家制 图标准， 现总 结 如 下： ⑴ 总 装 图 的 布图 及 比 例 。 ① 应遵守国家标准机械制 图 中图 纸幅面 和 格式的 有关 规 定（GB/T14689—2008）。 ② 可 按模 具 设计中习 惯或特殊规 定的 制 图 方法 作 图 。 ③ 尽量 以 1:1 的 比 例 绘 图 ， 必 要 时 按机械制 图 要 求的 比 例 缩放， 但尺寸按实际尺寸标注。 ④ 模 具 总 装 图 的 布置 方法 如 图 1-72 所 示。 (a)冲压模 具 总 装 配 图 的 布置 (b)塑料模 具 总 装 配 ...
