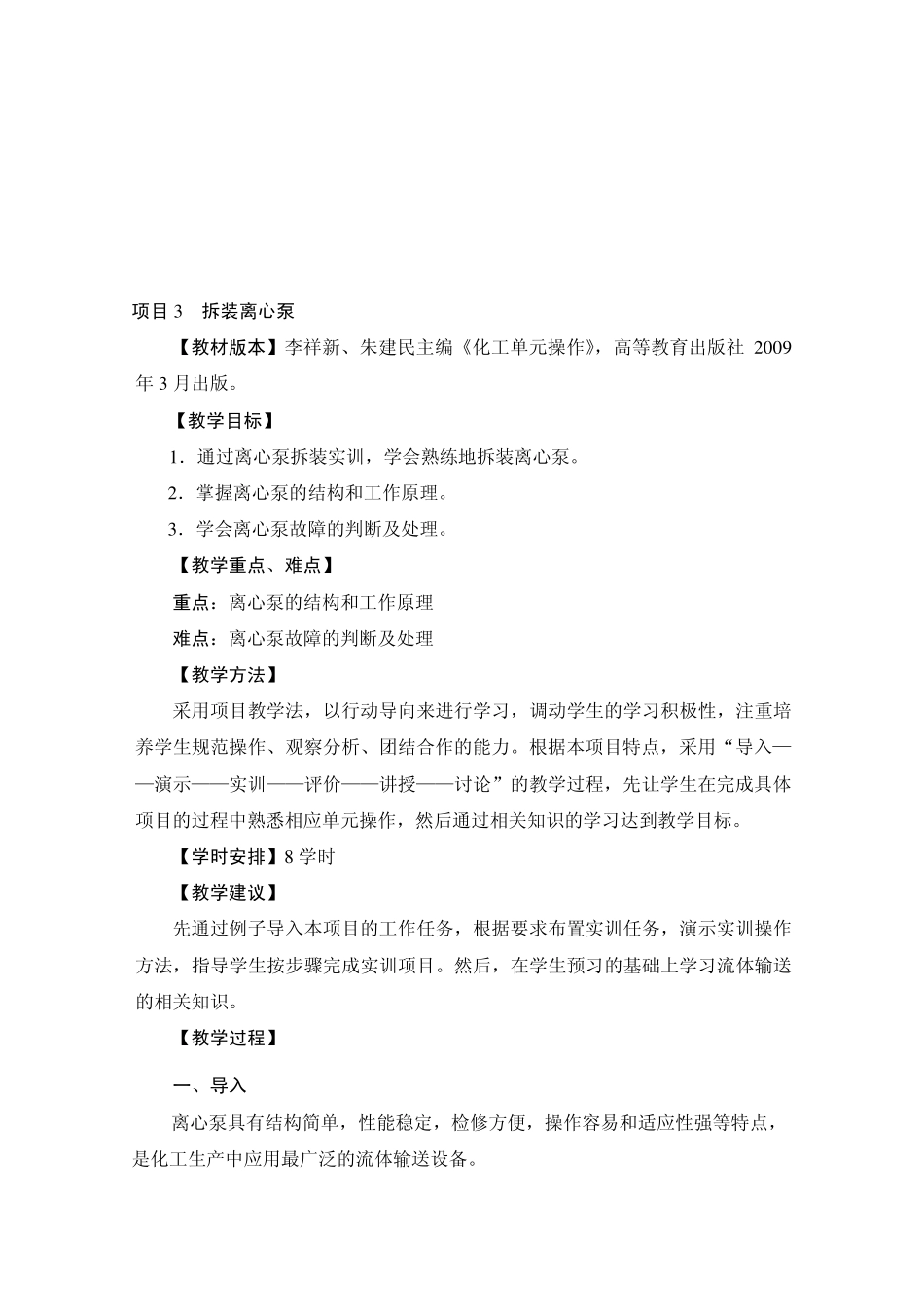

项目3 拆装离心泵 【教材版本】李祥新、朱建民主编《化工单元操作》，高等教育出版社2 0 0 9年3 月出版。 【教学目标】 1 ．通过离心泵拆装实训，学会熟练地拆装离心泵。 2 ．掌握离心泵的结构和工作原理。 3 ．学会离心泵故障的判断及处理。 【教学重点、难点】 重点：离心泵的结构和工作原理 难点：离心泵故障的判断及处理 【教学方法】 采用项目教学法，以行动导向来进行学习，调动学生的学习积极性，注重培养学生规范操作、观察分析、团结合作的能力。根据本项目特点，采用“导入——演示——实训——评价——讲授——讨论”的教学过程，先让学生在完成具体项目的过程中熟悉相应单元操作，然后通过相关知识的学习达到教学目标。 【学时安排】8 学时 【教学建议】 先通过例子导入本项目的工作任务，根据要求布置实训任务，演示实训操作方法，指导学生按步骤完成实训项目。然后，在学生预习的基础上学习流体输送的相关知识。 【教学过程】 一、导入 离心泵具有结构简单，性能稳定，检修方便，操作容易和适应性强等特点，是化工生产中应用最广泛的流体输送设备。 二、教师讲授及演示实训步骤 1 ．布置实训任务：认识流体输送装置。 2 ．引导学生先大致了解流体输送装置，简述其用途，提高学生学习兴趣。 图1 -2 5 离心水泵 三、学生实训 指导学生按工艺卡片进行实训。 拆卸泵壳、叶轮——拆卸密封系统——分析结构——安装泵体——试车 四、检查评价 学生自查实训情况，各组比较操作情况及数据的准确性，选出最佳操作人员。 五、相关知识 在学生预习及实训操作的基础上，由教师讲授与学生讨论相结合，完成以下内容的学习。 一、离心泵的结构与工作原理 学生自学、讨论内容 1．根据实物图片说明，离心泵的结构是怎样的？各部件起什么作用？ 图1 -2 6 离心泵结构图 2．叶轮有开式、半闭式和闭式三种，其特点和使用场合有什么不同？ （a）开式 （b）半闭式 （c）闭式 图1-27 离心泵的叶轮 3．泵壳为什么又称蜗壳？它是怎样完成能量转换的？ 4．轴封装置有填料密封和机械密封两种，它们的密封原理有什么不同？ 教师讲授内容 2．离心泵的工作原理 图1-28 离心泵工作原理图 灌泵——启动后，叶片间的液体随着叶轮高速转动，被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳——在蜗壳中，液体流道逐渐扩大而减速，部分动能转变为静压能，液体以较高的压力流入排出管道，送至需要场...
