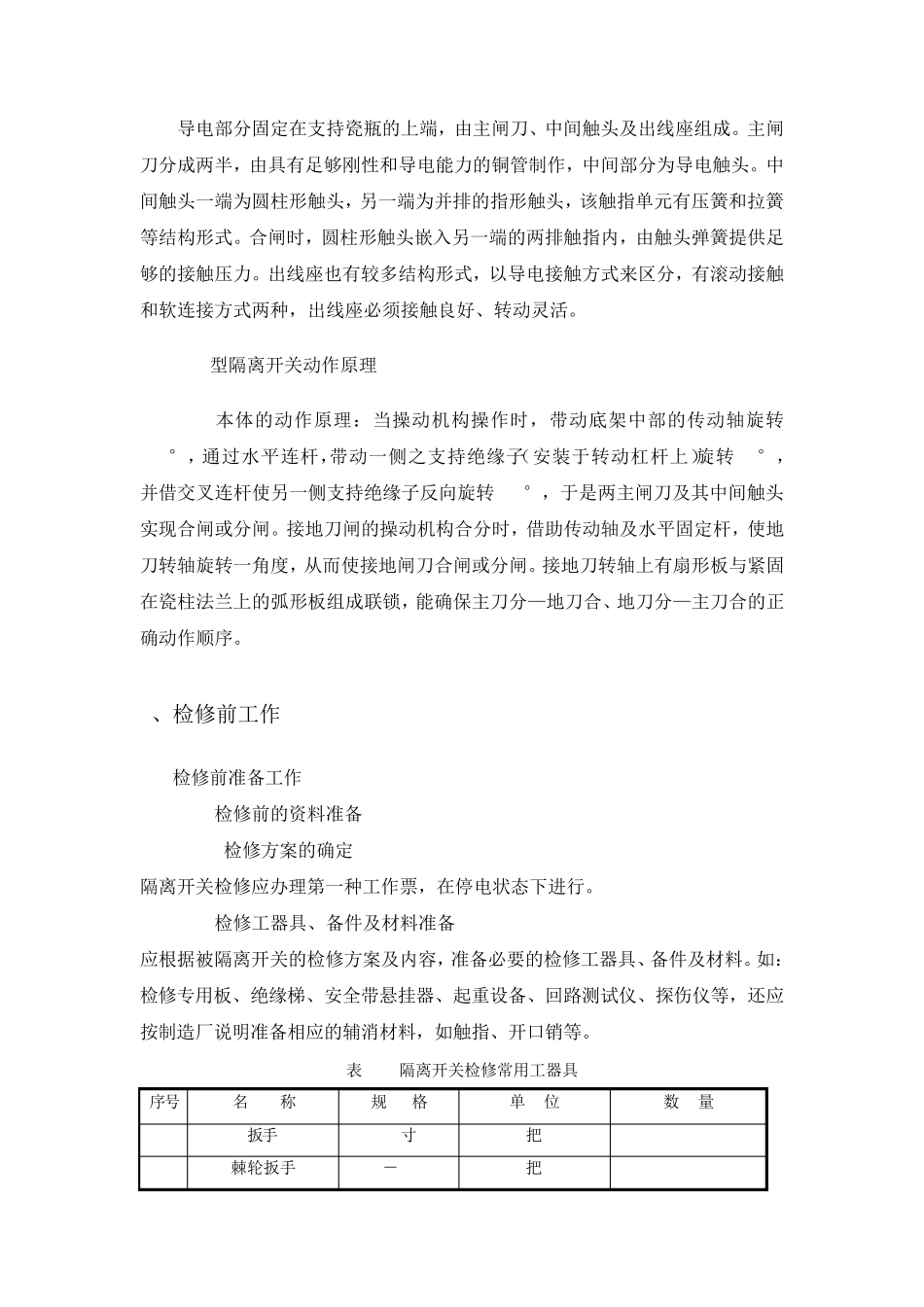

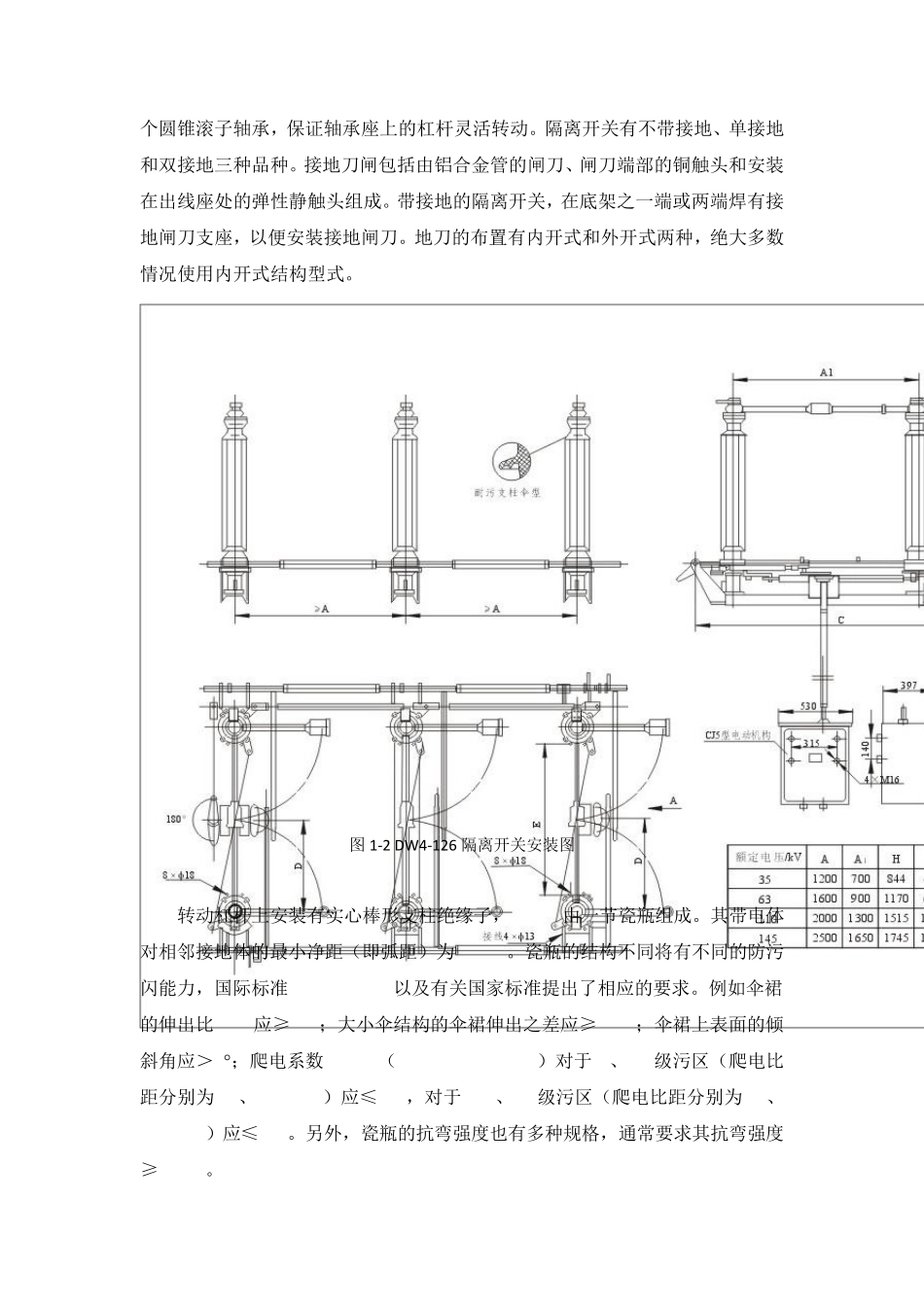

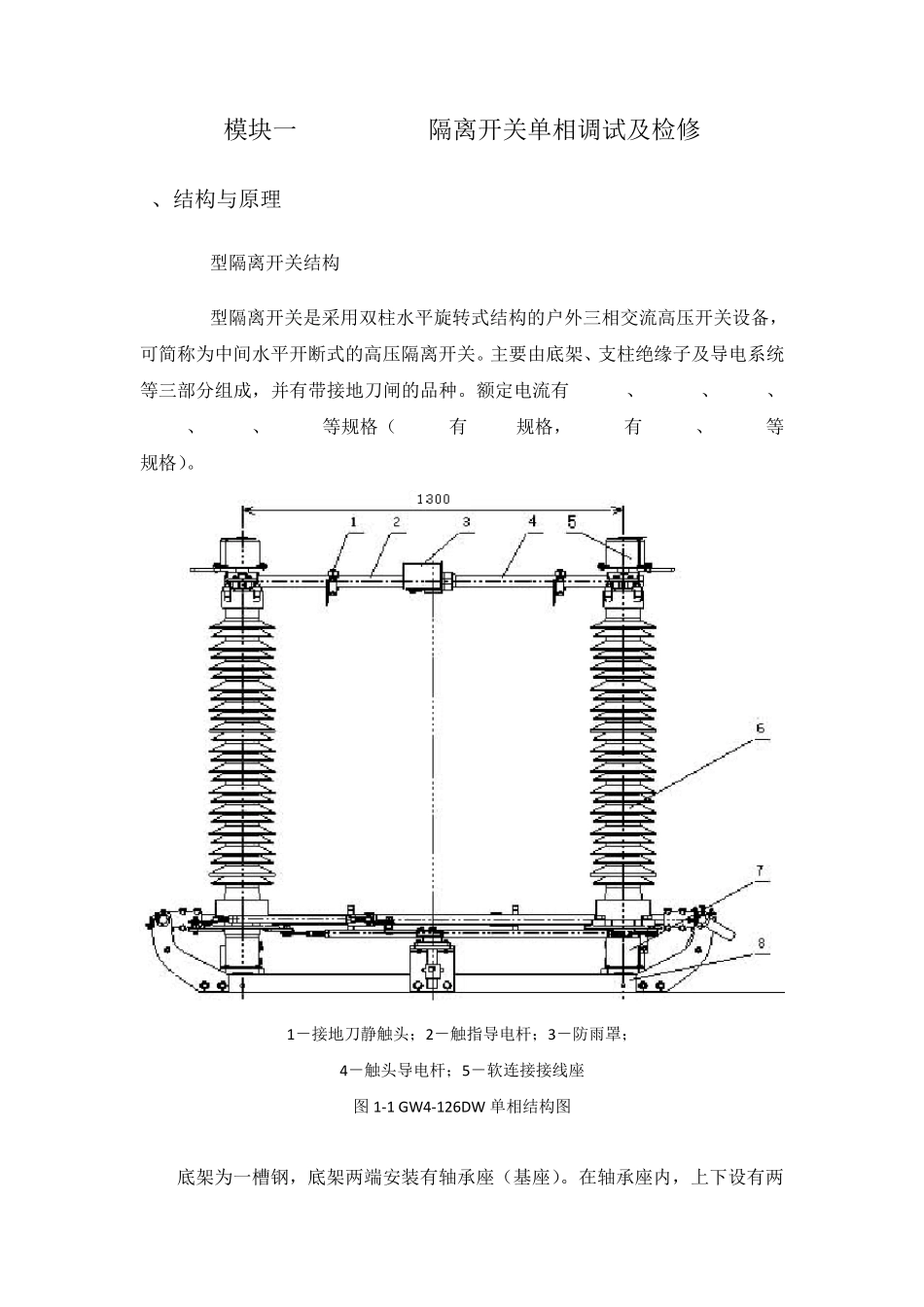

模块一 GW4-126DW隔离开关单相调试及检修 1、结构与原理 1.1 GW4型隔离开关结构 GW4型隔离开关是采用双柱水平旋转式结构的户外三相交流高压开关设备,可简称为中间水平开断式的高压隔离开关。主要由底架、支柱绝缘子及导电系统等三部分组成,并有带接地刀闸的品种。额定电流有 630 A、1250 A、1600A、2000A、2500A、3150A等规格(110kV有 630A规格,220kV有 2500A、3150A等规格)。 1-接地刀静触头;2-触指导电杆;3-防雨罩; 4-触头导电杆;5-软连接接线座 图 1-1 GW 4-126DW 单相结构图 底架为一槽钢,底架两端安装有轴承座(基座)。在轴承座内,上下设有两个圆锥滚子轴承,保证轴承座上的杠杆灵活转动。隔离开关有不带接地、单接地和双接地三种品种。接地刀闸包括由铝合金管的闸刀、闸刀端部的铜触头和安装在出线座处的弹性静触头组成。带接地的隔离开关,在底架之一端或两端焊有接地闸刀支座,以便安装接地闸刀。地刀的布置有内开式和外开式两种,绝大多数情况使用内开式结构型式。 图 1-2 DW 4-126 隔离开关安装图 转动杠杆上安装有实心棒形支柱绝缘子,110kv由一节瓷瓶组成。其带电体对相邻接地体的最小净距(即弧距)为 900mm。瓷瓶的结构不同将有不同的防污闪能力,国际标准 IEC 600815以及有关国家标准提出了相应的要求。例如伞裙的伸出比s/p应≥0.8;大小伞结构的伞裙伸出之差应≥15mm;伞裙上表面的倾斜角应>5;爬电系数 lt/st(Creepage factor)对于I、II级污区(爬电比距分别为 16、20mm/kV)应≤3.5,对于III、IV级污区(爬电比距分别为 25、31mm/kV)应≤4.0。另外,瓷瓶的抗弯强度也有多种规格,通常要求其抗弯强度≥8000N。 导电部分固定在支持瓷瓶的上端,由主闸刀、中间触头及出线座组成。主闸刀分成两半,由具有足够刚性和导电能力的铜管制作,中间部分为导电触头。中间触头一端为圆柱形触头,另一端为并排的指形触头,该触指单元有压簧和拉簧等结构形式。合闸时,圆柱形触头嵌入另一端的两排触指内,由触头弹簧提供足够的接触压力。出线座也有较多结构形式,以导电接触方式来区分,有滚动接触和软连接方式两种,出线座必须接触良好、转动灵活。 1.2 GW4型隔离开关动作原理 GW4本体的动作原理:当操动机构操作时,带动底架中部的传动轴旋转180°,通过水平连杆,带动一侧之支持绝缘子(安装于转动杠杆上)旋转90°,并借交叉连杆使另一侧支持绝缘子反向旋转90°,于是两主闸刀及...
