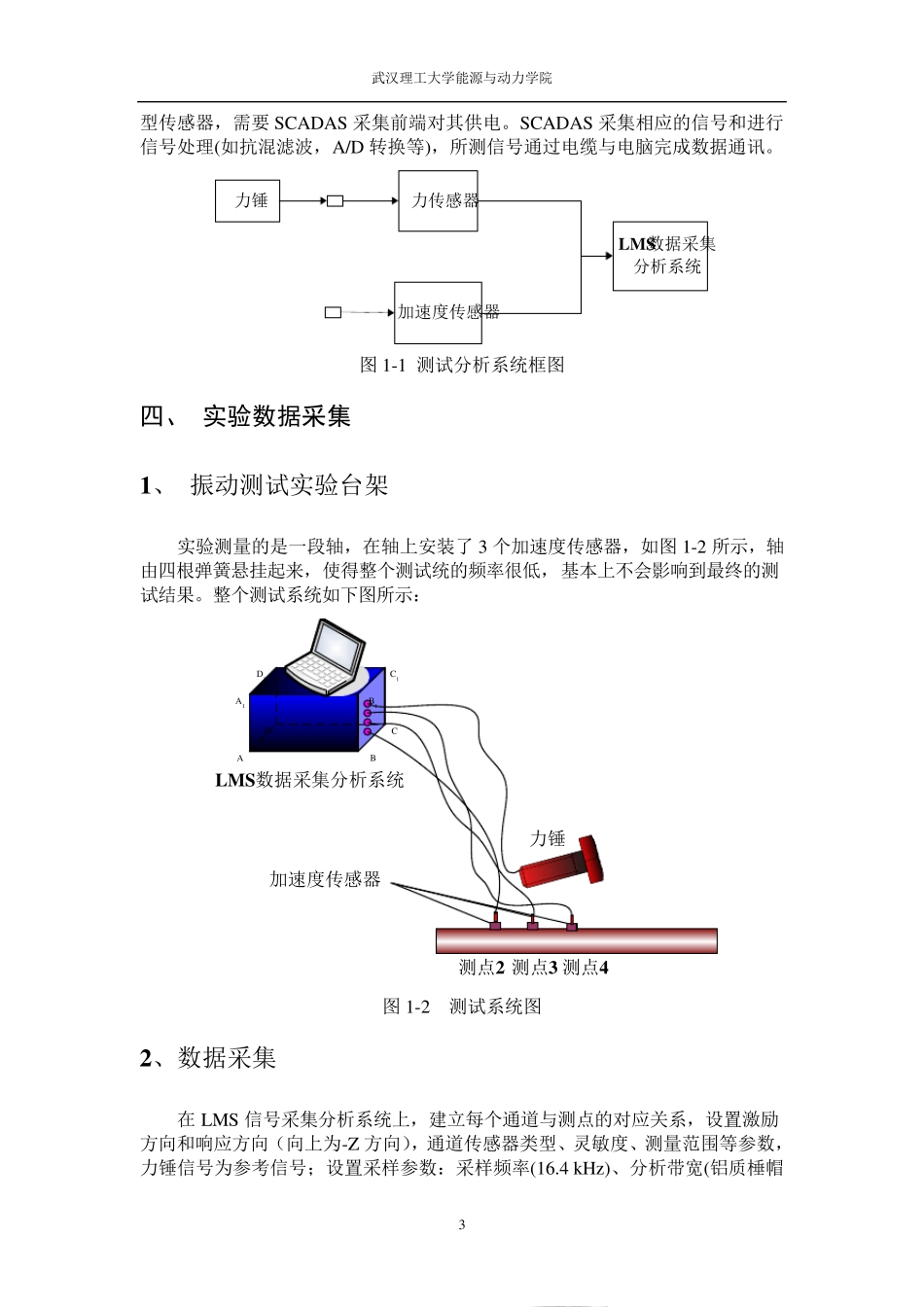

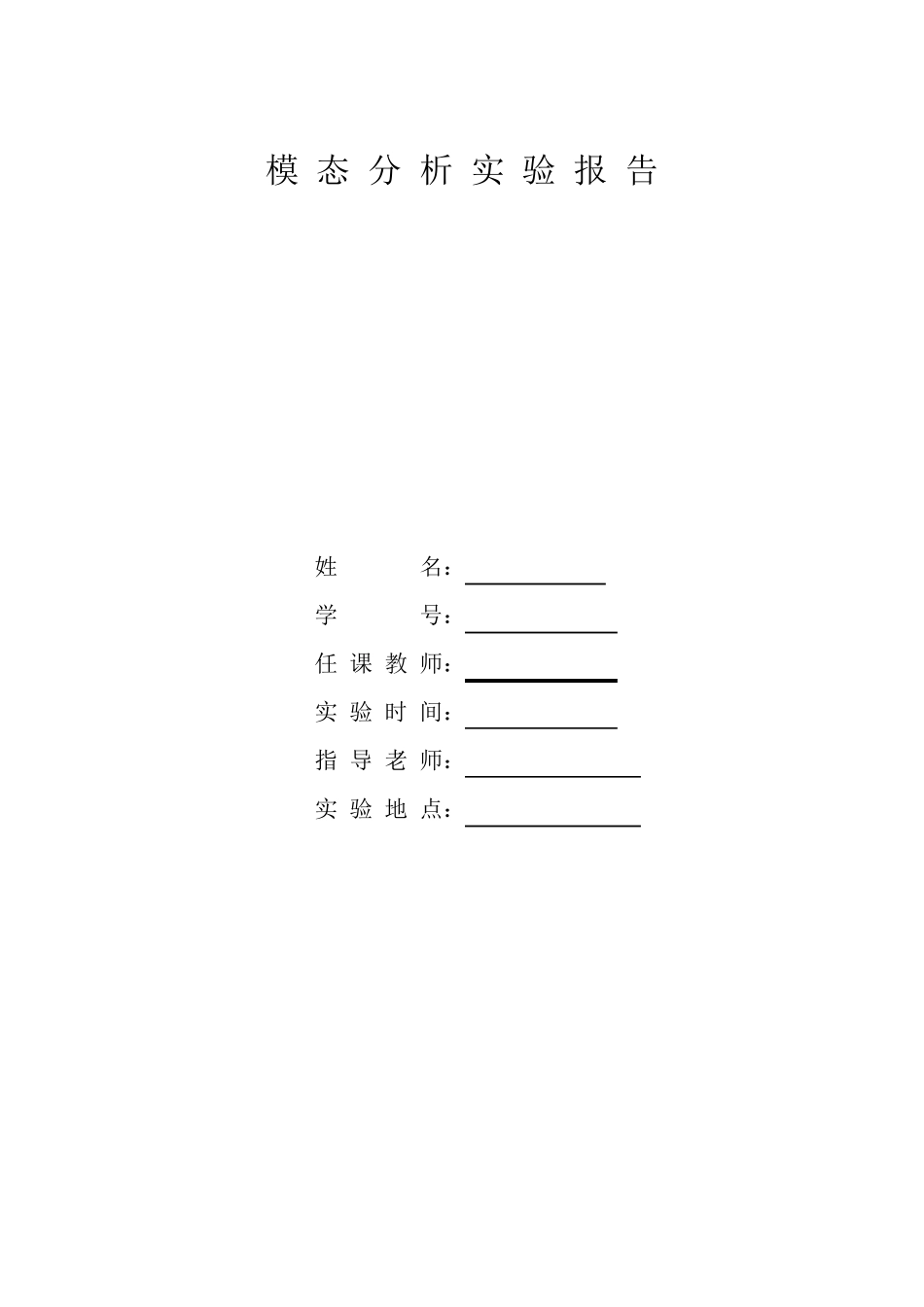

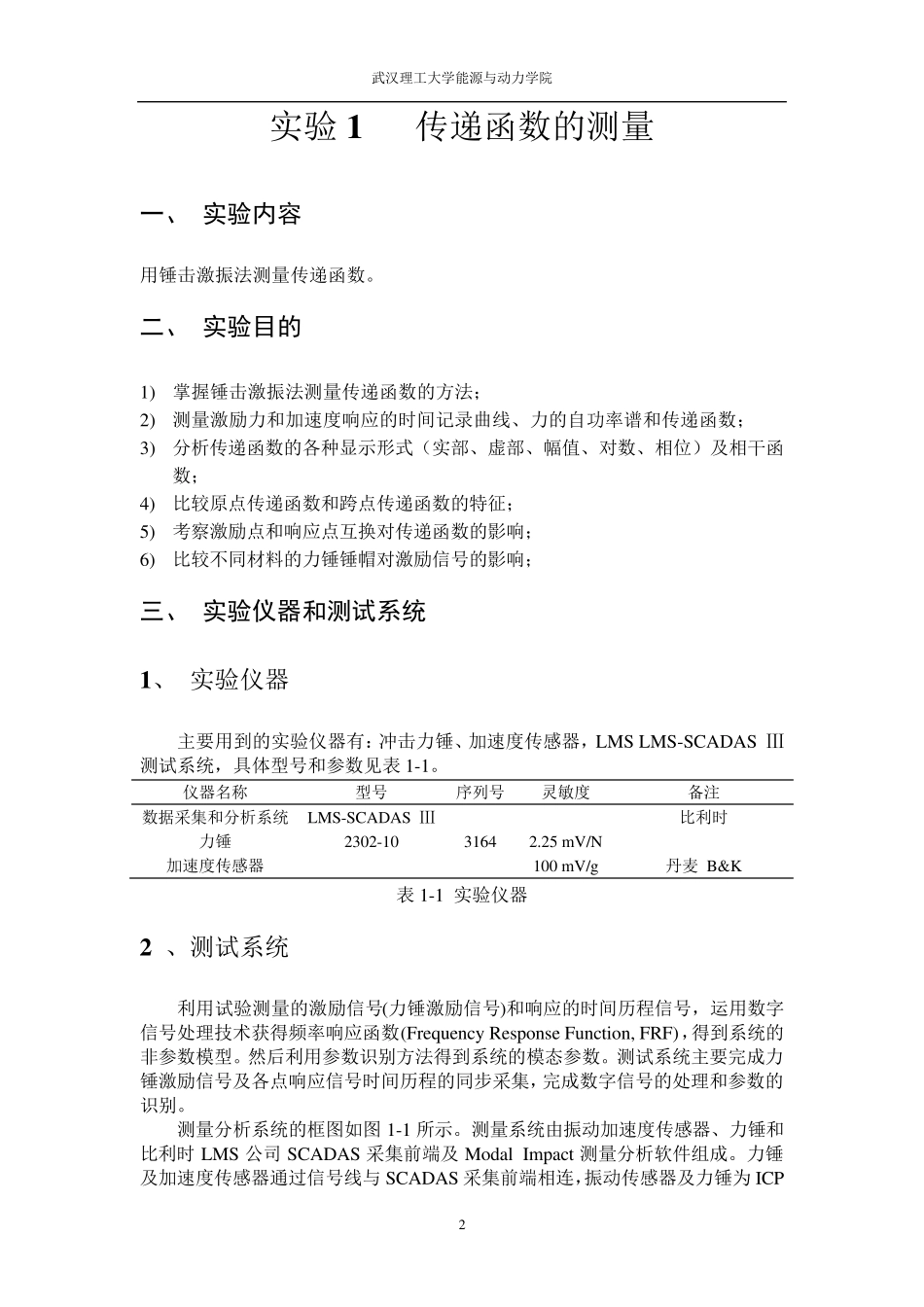

模 态 分 析 实 验 报 告 姓 名： 学 号： 任 课 教 师： 实 验 时 间： 指 导 老 师： 实 验 地 点： 武汉理工大学能源与动力学院 2 实验1 传递函数的测量 一、 实验内容 用锤击激振法测量传递函数。 二、 实验目的 1) 掌握锤击激振法测量传递函数的方法； 2) 测量激励力和加速度响应的时间记录曲线、力的自功率谱和传递函数； 3) 分析传递函数的各种显示形式（实部、虚部、幅值、对数、相位）及相干函数； 4) 比较原点传递函数和跨点传递函数的特征； 5) 考察激励点和响应点互换对传递函数的影响； 6) 比较不同材料的力锤锤帽对激励信号的影响； 三、 实验仪器和测试系统 1 、 实验仪器 主要用到的实验仪器有：冲击力锤、加速度传感器，LMS LMS-SCADAS Ⅲ测试系统，具体型号和参数见表 1-1。 仪器名称 型号 序列号 灵敏度 备注 数据采集和分析系统 LMS-SCADAS Ⅲ 比利时 力锤 2302-10 3164 2.25 mV/N 加速度传感器 100 mV/g 丹麦 B&K 表 1-1 实验仪器 2 、测试系统 利用试验测量的激励信号(力锤激励信号)和响应的时间历程信号，运用数字信号处理技术获得频率响应函数(Frequ ency Response Fu nction, FRF)，得到系统的非参数模型。然后利用参数识别方法得到系统的模态参数。测试系统主要完成力锤激励信号及各点响应信号时间历程的同步采集，完成数字信号的处理和参数的识别。 测量分析系统的框图如图 1-1 所示。测量系统由振动加速度传感器、力锤和比利时LMS 公司 SCADAS 采集前端及Modal Impact 测量分析软件组成。力锤及加速度传感器通过信号线与SCADAS 采集前端相连，振动传感器及力锤为 ICP武汉理工大学能源与动力学院 3 型传感器，需要SCADAS 采集前端对其供电。SCADAS 采集相应的信号和进行信号处理(如抗混滤波，A/D 转换等)，所测信号通过电缆与电脑完成数据通讯。 力锤力传感器加速度传感器LMS数据采集分析系统 图1-1 测试分析系统框图 四、 实验数据采集 1、 振动测试实验台架 实验测量的是一段轴，在轴上安装了 3 个加速度传感器，如图1-2 所示，轴由四根弹簧悬挂起来，使得整个测试统的频率很低，基本上不会影响到最终的测试结果。整个测试系统如下图所示： BACDA1B1C1D1力锤加速度传感器LMS数据采集分析系统测点3测点2测点4 图1-2 测试系统图 2、数据采集 在 LMS 信号采集分析系统上，建立每个通道与测点...
