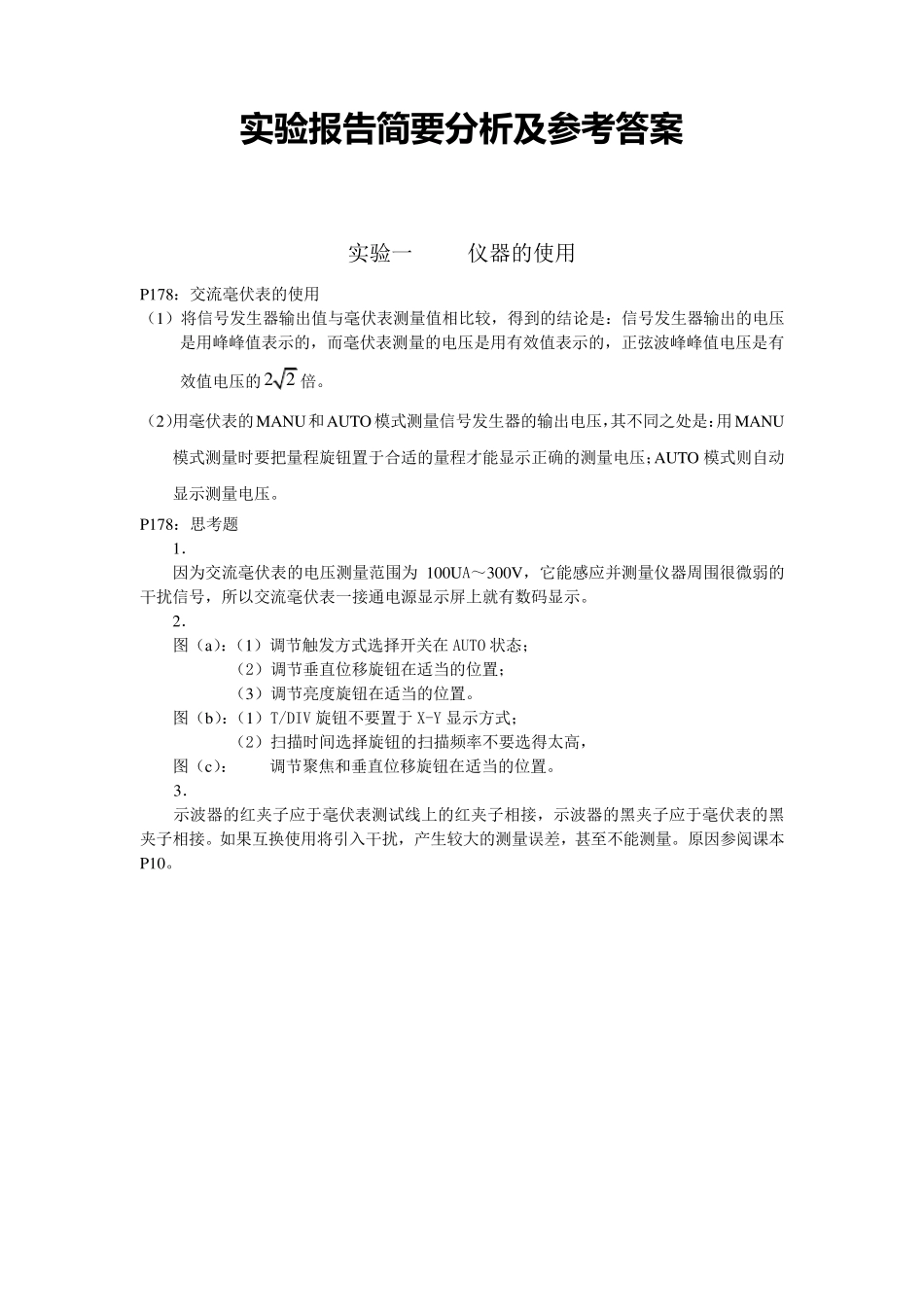

实 验 报 告 简 要 分析及参考答案 实验一 仪器的使用 P178：交流毫伏表的使用 （1）将信号发生器输出值与毫伏表测量值相比较，得到的结论是：信号发生器输出的电压是用峰峰值表示的，而毫伏表测量的电压是用有效值表示的，正弦波峰峰值电压是有效值电压的2 2 倍。 （2）用毫伏表的MANU和AUTO模式测量信号发生器的输出电压，其不同之处是：用MANU模式测量时要把量程旋钮置于合适的量程才能显示正确的测量电压；AUTO 模式则自动显示测量电压。 P178：思考题 1． 因为交流毫伏表的电压测量范围为 100UA～300V，它能感应并测量仪器周围很微弱的干扰信号，所以交流毫伏表一接通电源显示屏上就有数码显示。 2． 图（a）：（1）调节触发方式选择开关在 AUTO 状态； （2）调节垂直位移旋钮在适当的位置； （3）调节亮度旋钮在适当的位置。 图（b）：（1）T/DIV 旋钮不要置于 X-Y 显示方式； （2）扫描时间选择旋钮的扫描频率不要选得太高， 图（c）： 调节聚焦和垂直位移旋钮在适当的位置。 3． 示波器的红夹子应于毫伏表测试线上的红夹子相接，示波器的黑夹子应于毫伏表的黑夹子相接。如果互换使用将引入干扰，产生较大的测量误差，甚至不能测量。原因参阅课本P10。 实验二 元件的识别与测量 P180 4.（2） 用两手抓住表笔捏紧电阻两端测量其阻值,相当于把人体的电阻与所测电阻并联，所测电阻越大，影响越大，测量值越小。 P181 6（2） 用×100 档测出的阻值小，而用×1K 档测出的阻值大。因为万用表不同的欧姆档流出的电流不同，×100 档时流出的电流大，×1K 档时流出的电流小。 当用不同的欧姆档测量同一只二极管时，由于二极管是非线性元件，等效电阻不是一个固定值，其值随电流的改变而改变，所以当用不同的量程测其正、反向电阻值时，测量值也不同。 P183：思考题 用×1 档电流大，×10k 档电压大，都容易烧坏晶体管。模拟万用表回路电流是从黑表笔流出；数字万用表回路电流是从红表笔流出。 实验三 测量实践初步 P184 4.（1） （1）直流电压测量可选用示波器和万用表。万用表测量较准确。 （2）交流电压频率的测量可选用示波器，电压的测量可选用交流毫伏表。 P185 4.（4） ① 根据表7-3-4 的数据和图5-3-3，用500 型模拟万用表采用直接测量法测量电压VBEQ 较准确。 ② 用500 型模拟万用表采用间接法测量VBEQ时，由于模拟万用表内阻为2.5×20kΩ=50kΩ，现用2.5V 档来...
