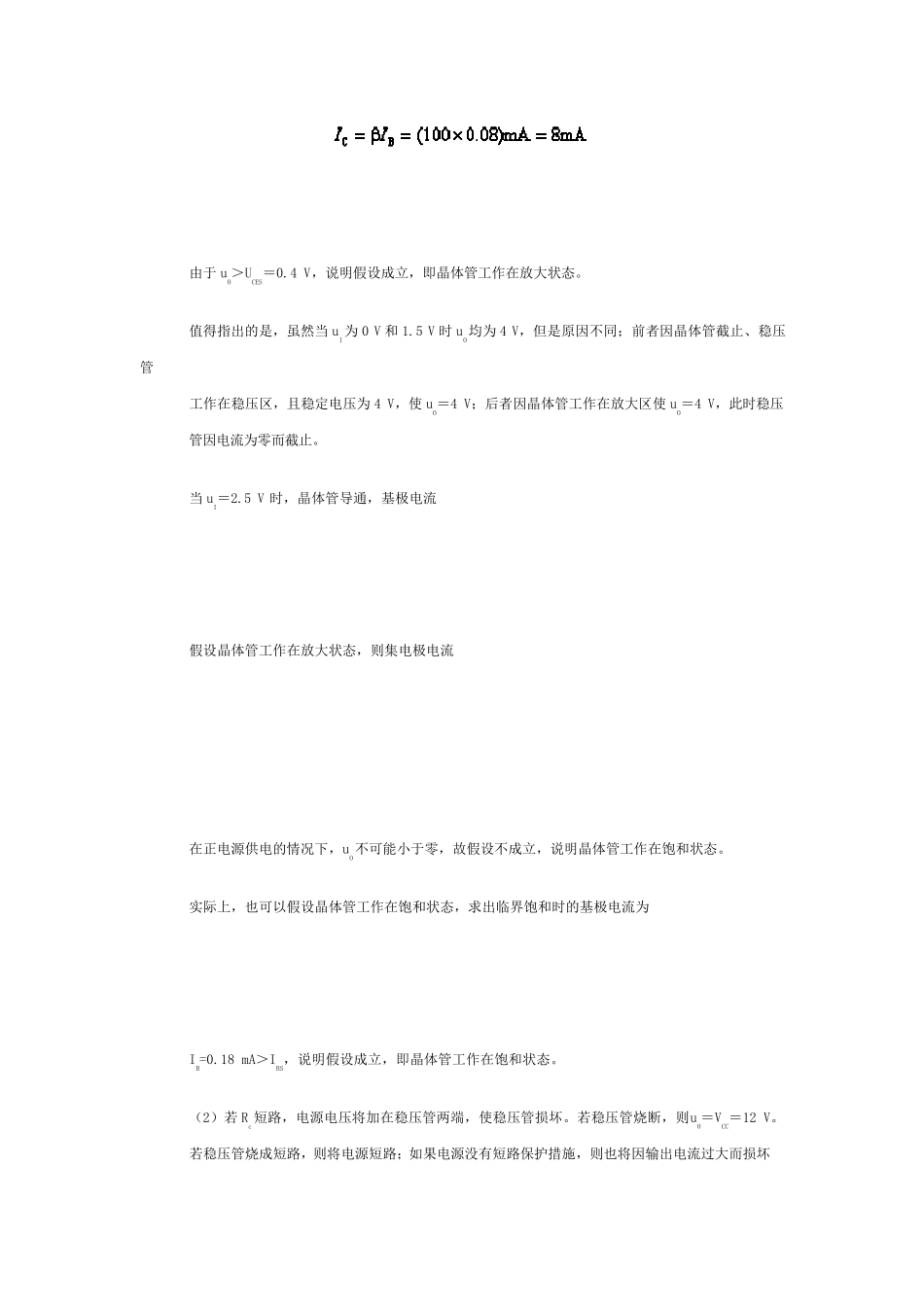

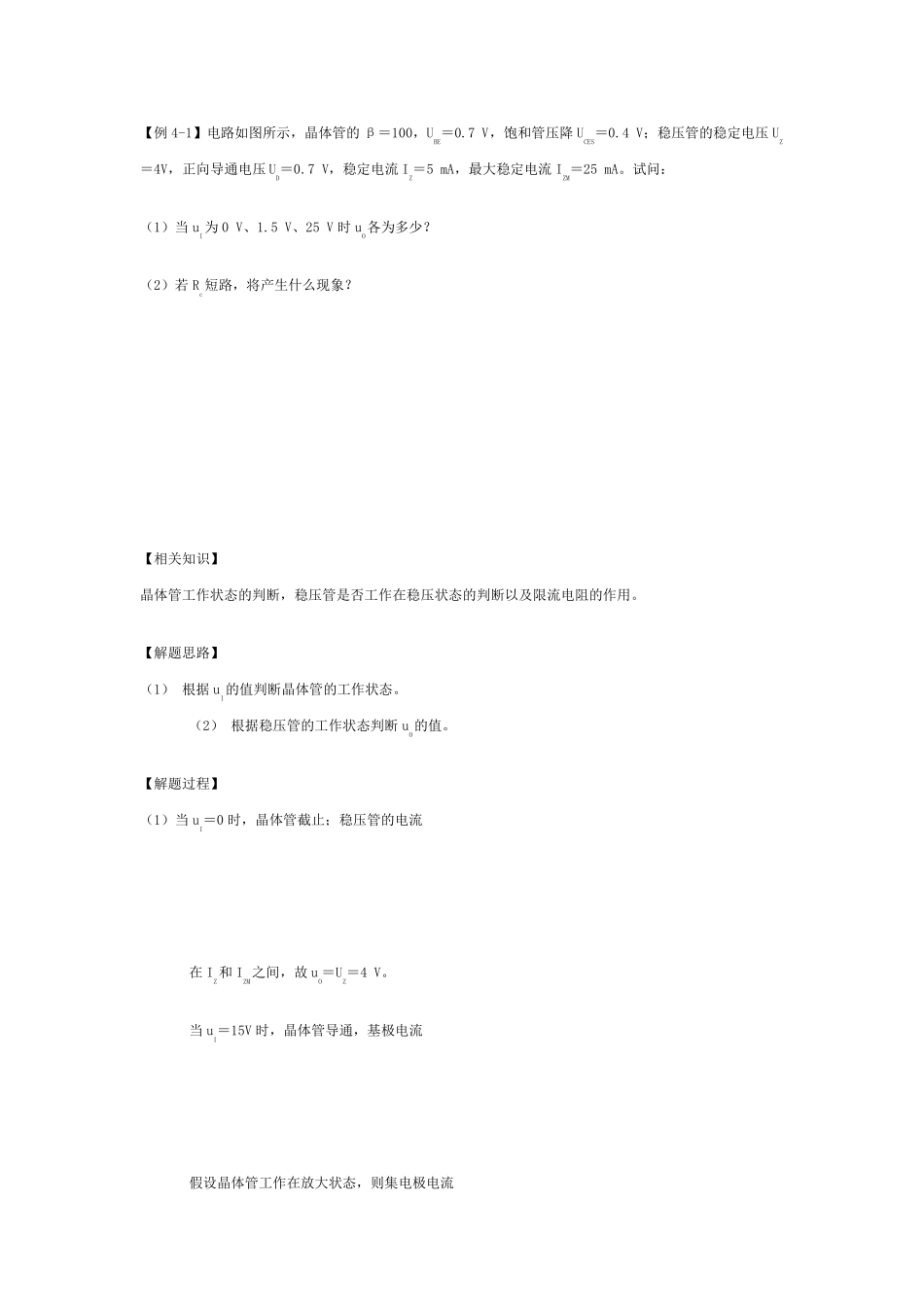

【例4-1】电路如图所示,晶体管的β=100,UBE=0.7 V,饱和管压降 UCES=0.4 V;稳压管的稳定电压 UZ=4V,正向导通电压 UD=0.7 V,稳定电流 IZ=5 mA,最大稳定电流 IZM=25 mA。试问: (1)当 uI为 0 V、1.5 V、25 V 时 uO各为多少? (2)若 Rc短路,将产生什么现象? 【相关知识】 晶体管工作状态的判断,稳压管是否工作在稳压状态的判断以及限流电阻的作用。 【解题思路】 (1) 根据 uI的值判断晶体管的工作状态。 (2) 根据稳压管的工作状态判断 uO的值。 【解题过程】 (1)当 uI=0 时,晶体管截止;稳压管的电流 在 IZ和 IZM之间,故 uO=UZ=4 V。 当 uI=15V 时,晶体管导通,基极电流 假设晶体管工作在放大状态,则集电极电流 由于uO>UCES=0.4 V,说明假设成立,即晶体管工作在放大状态。 值得指出的是,虽然当uI为0 V 和1.5 V 时uO均为4 V,但是原因不同;前者因晶体管截止、稳压管 工作在稳压区,且稳定电压为4 V,使 uO=4 V;后者因晶体管工作在放大区使 uO=4 V,此时稳压 管因电流为零而截止。 当uI=2.5 V 时,晶体管导通,基极电流 假设晶体管工作在放大状态,则集电极电流 在正电源供电的情况下,uO不可能小于零,故假设不成立,说明晶体管工作在饱和状态。 实际上,也可以假设晶体管工作在饱和状态,求出临界饱和时的基极电流为 IB=0.18 mA>IBS,说明假设成立,即晶体管工作在饱和状态。 (2)若 Rc短路,电源电压将加在稳压管两端,使稳压管损坏。若稳压管烧断,则uO=VCC=12 V。 若稳压管烧成短路,则将电源短路;如果电源没有短路保护措施,则也将因输出电流过大而损坏 【方法总结】 (1) 晶体管工作状态的判断:对于NPN 型管,若uBE>Uon(开启电压),则处于导通状态;若同 时满足UC≥UB>UE,则处于放大状态,IC=βIB;若此时基极电流 则处于饱和状态,式中 ICS为集电极饱和电流,IBS是使管子临界饱和时的基极电流。 (2)稳压管是否工作在稳压状态的判断:稳压管所流过的反向电流大于稳定电流 IZ才工作在稳压 区,反向电流小于最大稳定电流 IZM才不会因功耗过大而损坏,因而在稳压管电路中限流电阻必不 可少。图示电路中 Rc既是晶体管的集电极电阻,又是稳压管的限流电阻。 【例 4-2】电路如图所示,晶体管导通时UBE=0.7V,β=50。试分析 uI为 0V、1V、1.5V 三种情况下 T 的工作状态及输出电压uO的值。 【相...
