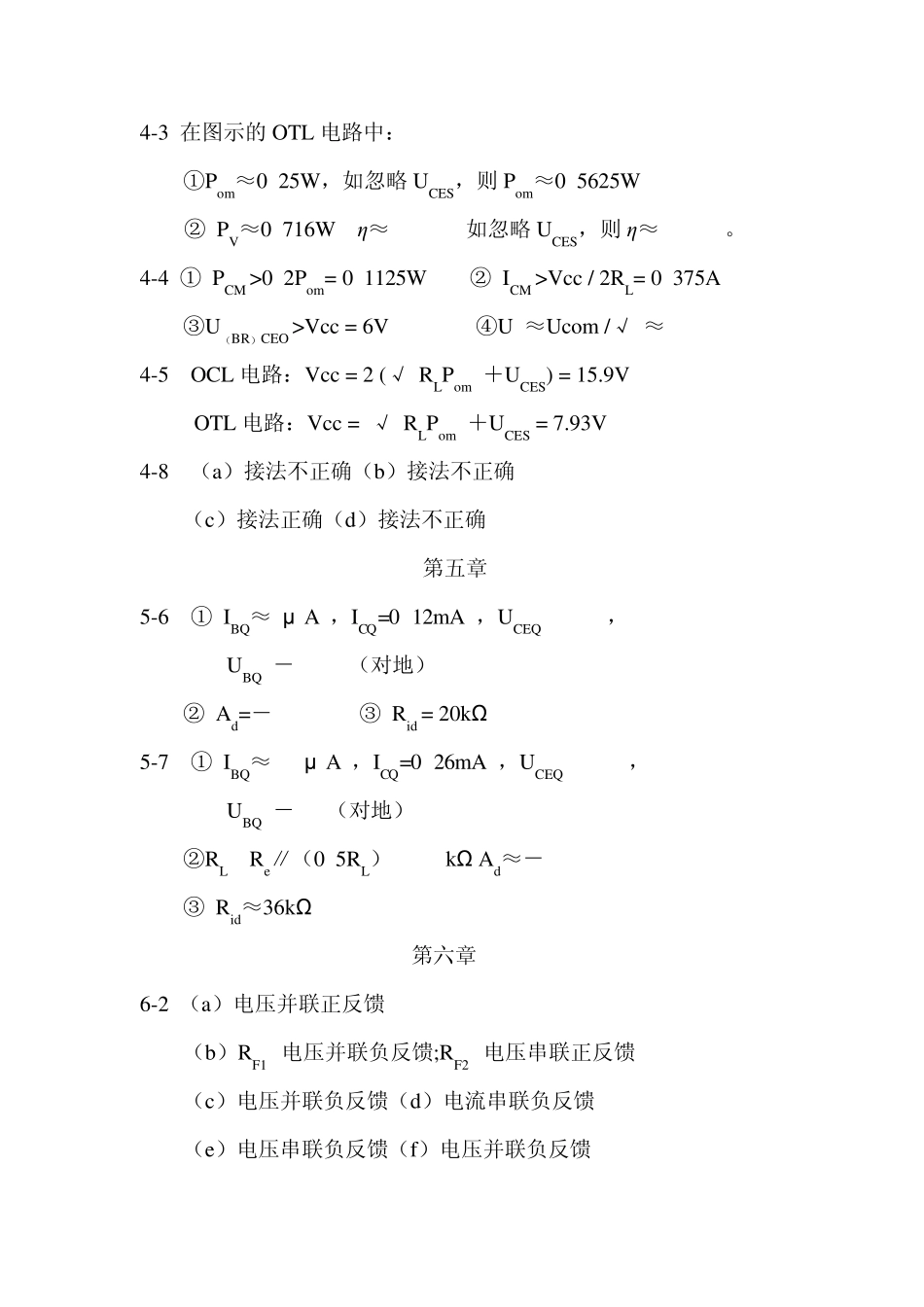

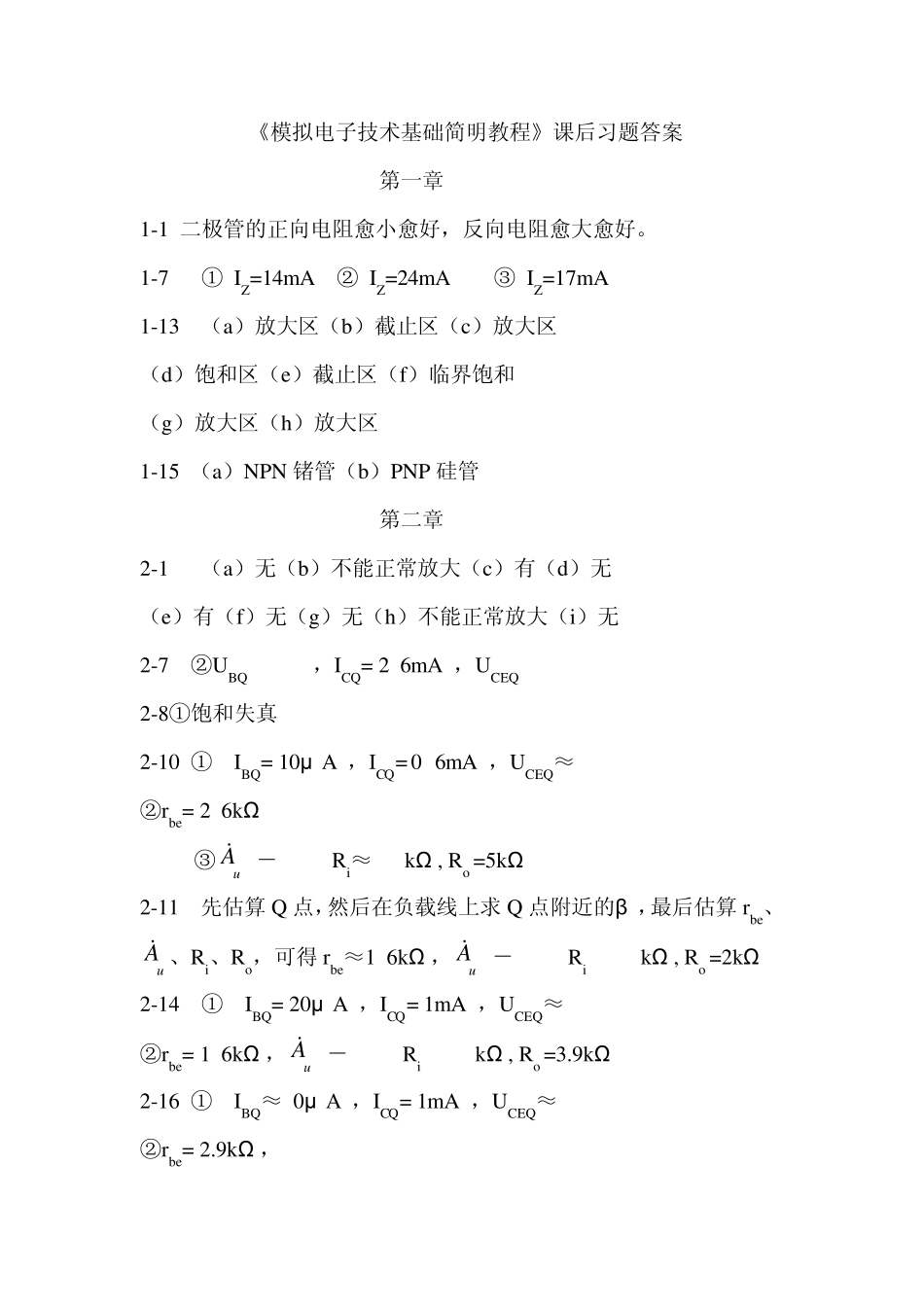

《模拟电子技术基础简明教程》课后习题答案 第一章 1-1 二极管的正向电阻愈小愈好，反向电阻愈大愈好。 1-7 ① IZ=14mA ② IZ=24mA ③ IZ=17mA 1-13 （a）放大区（b）截止区（c）放大区 （d）饱和区（e）截止区（f）临界饱和 （g）放大区（h）放大区 1-15 （a）NPN 锗管（b）PNP 硅管 第二章 2-1 （a）无（b）不能正常放大（c）有（d）无 （e）有（f）无（g）无（h）不能正常放大（i）无 2-7 ②UBQ=3.3V ，ICQ= 2.6mA ，UCEQ=7.2V 2-8①饱和失真 2-10 ① IBQ= 10μ A ，ICQ= 0.6mA ，UCEQ≈3V ②rbe= 2.6kΩ ③uA =－51.7,Ri≈2.9kΩ , Ro =5kΩ 2-11 先估算 Q 点，然后在负载线上求 Q 点附近的β ，最后估算 rbe、 uA 、Ri、Ro，可得 rbe≈1.6kΩ ，uA =－80.6,Ri=0.89kΩ , Ro =2kΩ 2-14 ① IBQ= 20μ A ，ICQ= 1mA ，UCEQ≈6.1V ②rbe= 1.6kΩ ，uA =－0.94,Ri=84.9kΩ , Ro =3.9kΩ 2-16 ① IBQ≈10μ A ，ICQ= 1mA ，UCEQ≈6.4V ②rbe= 2.9kΩ ， 当RL=∞时，Re/= Re∥RL = 5.6kΩ ,uA ≈0.99; 当RL=1.2kΩ 时，Re/= Re∥RL = 0.99kΩ ,uA ≈0.97。 ③当RL=∞时，Ri≈282kΩ ；当RL=1.2kΩ 时，Ri≈87kΩ ④Ro≈2.9kΩ 2-19 （a）共基组态（b）共射组态（c）共集组态 （d）共射组态（e）共射－共基组态 第三章 3-2 如︱uA ︱=100，则20lg︱uA ︱=40dB; 如20lg︱uA ︱=80dB,则︱uA ︱=10000。 3-4 ②当f= fL 时，︱uA ︱=0.707︱umA︱= 141,φ=－135°; 当f= fH 时，︱uA ︱=0.707︱umA︱= 141,φ=－225°。 3-5 ①20lg︱1umA︱= 40dB,fL1 =20Hz,fH1 = 5×105Hz = 500kHz, 可得︱1umA︱= 100。 ②第一个电路采用阻容耦合，第二个电路采用直接耦合。 3-9 总的对数电压增益为 20lg︱uA ︱=66dB； 总的下限频率为 fL≈111Hz,总的上限频率为 fH=18kHz。 第四章 4-1 在图示的 OCL 电路中： ①Pom≈1.563W，如忽略 UCES，则Pom≈2.25W ② PV≈2.865W, η≈54.55%,如忽略 UCES，则η≈78.53%。 4-2 ① PCM >0.2Pom= 0.45W ② ICM >Vcc / RL= 0.75A ③U（BR）CEO >2 Vcc = 12V ④Ui≈Ucom /√2≈4.24V 4-3 在图示的OTL 电路中： ①Pom≈0.25W，如忽略UCES，则Pom≈0.5625W ② PV≈0.716W, η≈34.92%,如忽略UCES，则η≈78.5...
