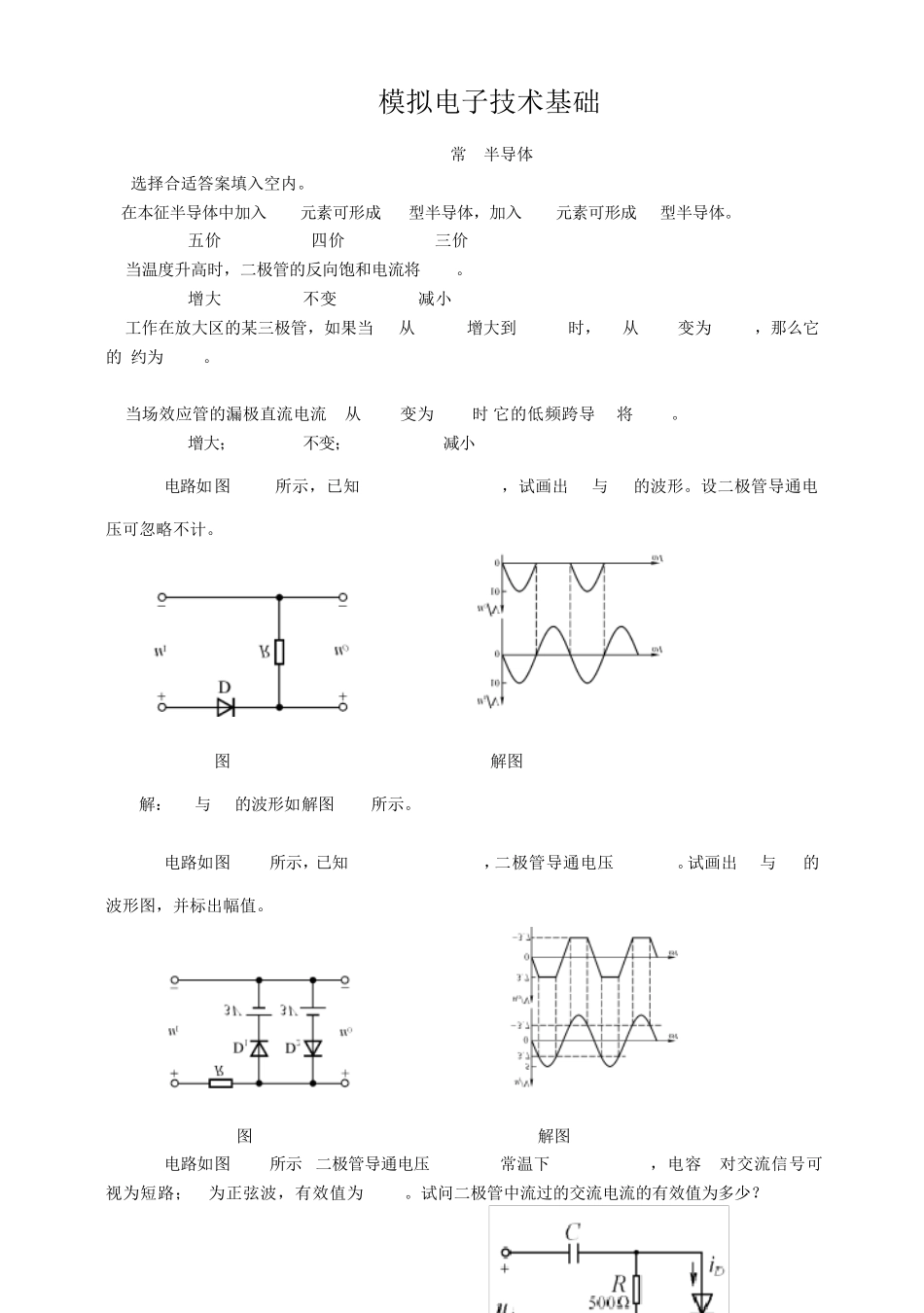

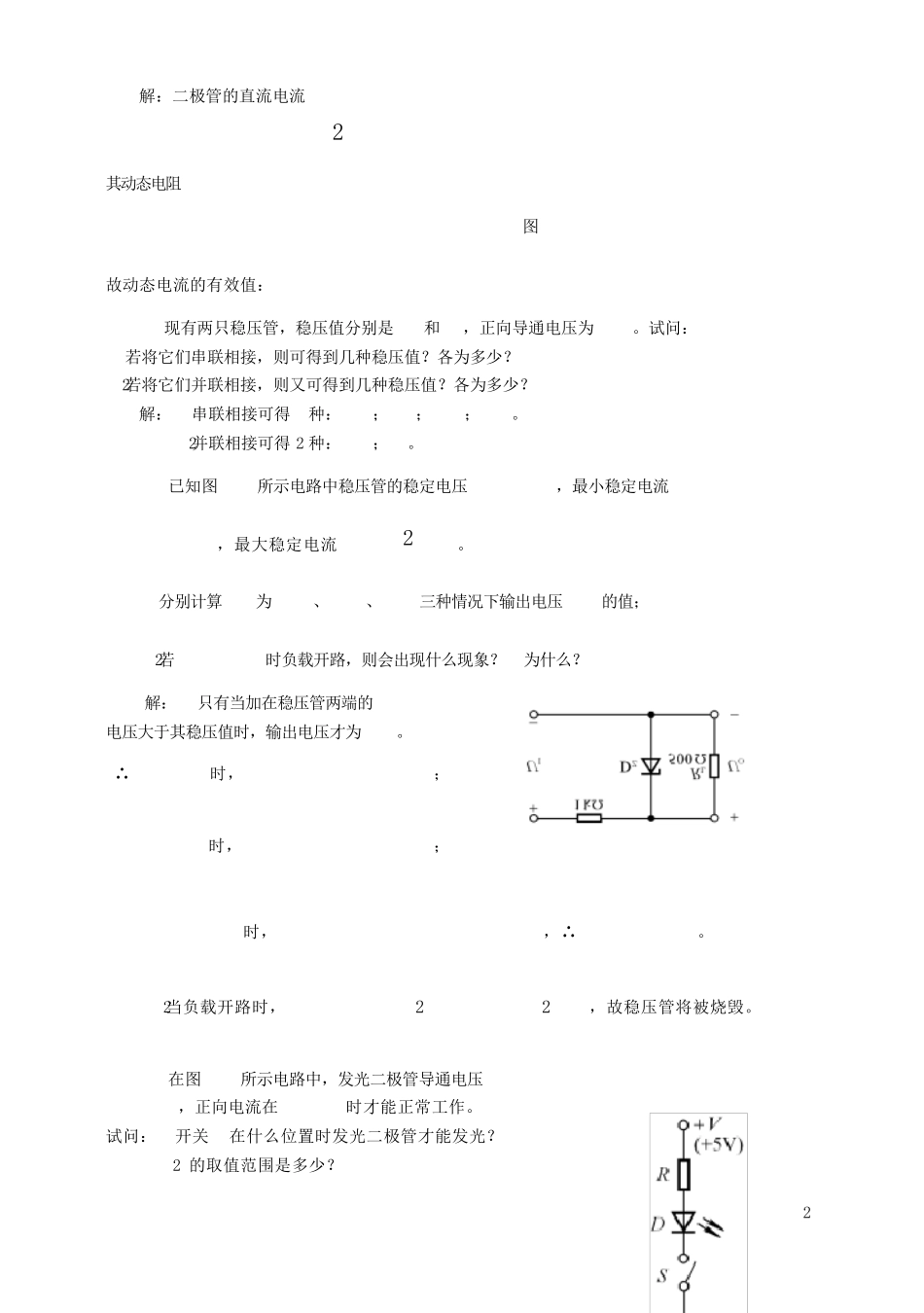

模拟电子技术基础第 1章 常用半导体器件1.1选择合适答案填入空内。(l(l))在本征半导体中加入(A)元素可形成 N 型半导体，加入(C)元素可形成 P型半导体。A.五价B.四价C.三价(2(2))当温度升高时，二极管的反向饱和电流将 (A)。A.增大B.不变C.减小(3(3))工作在放大区的某三极管，如果当 IB 从 12uA增大到 22uA时，IC 从 lmA变为 2mA，那么它的β约为(C)。A.83B.91C.100(4)当场效应管的漏极直流电流ID从 2mA变为 4mA时,它的低频跨导gm将(A)。A.增大；B.不变；C.减小1.2电路如图 P1.P1.22所示，已知10siniutω=(V)，试画出iu与ou的波形。设二极管导通电压可忽略不计。图 P1.P1.22解图 P1.P1.22解：iu与ou的波形如解图 Pl.Pl.22所示。1.1.33电路如图 P1.P1.33所示，已知tuiωsin5=(V)，二极管导通电压UD=0.7V。试画出iu与ou的波形图，并标出幅值。图 P1.P1.33解图 P1.P1.331.1.44电路如图 P1.P1.44所示,二极管导通电压 UD=0.7V,常温下mVUT26≈，电容 C对交流信号可视为短路；iu为正弦波，有效值为10mV。试问二极管中流过的交流电流的有效值为多少？2解：二极管的直流电流()/2.6DDIV URmA=−=其动态电阻:/10DTDr U I≈= Ω图P1.P1.44故动态电流的有效值：/1diDI U rmA=≈1.1.55现有两只稳压管，稳压值分别是6V和8V，正向导通电压为0.7V。试问：(1)若将它们串联相接，则可得到几种稳压值？各为多少？(2)若将它们并联相接，则又可得到几种稳压值？各为多少？解：(1)串联相接可得4种：1.4V；14V；6.7V；8.7V。(2)并联相接可得2 种：0.7V；6V。1.1.66已知图Pl.Pl.66所示电路中稳压管的稳定电压 6ZUV=，最小稳定电流min 5ZImA=，最大稳定电流max 25ZImA=。(1)分别计算IU 为10V、15V、35V三种情况下输出电压OU 的值；(2)若35IUV=时负载开路，则会出现什么现象？为什么？解：(1)只有当加在稳压管两端的电压大于其稳压值时，输出电压才为6V。∴VUI 10=时，VURRRUILLO3.3=+=；VUI 15=时，5LOILRUUVR R==+；VUI35=时，11.7LOIZLRUUV UR R=≈>+，∴VUUZO6==。(2)当负载开路时，mAImARUUIZZIZ2529max=>=−=，故稳压管将被烧毁。1.1.77在图Pl.Pl.77所示电路中，发光二极管导通电压UD=1.5V，正向电流在5~15mA时才能正常工作。试问：(1)开关 S在什么位置时发光二极管才能发光？(2)R的取值范围是多少？3解：(1)S闭合。(2)R的范围为:minmax()/233DDRV UI=−≈Ωmaxmin()/700DDRV UI=−≈Ω图P1.P1.771.1.88现测得放大电路中两...
