模拟电子技术第五版基础习题与解答

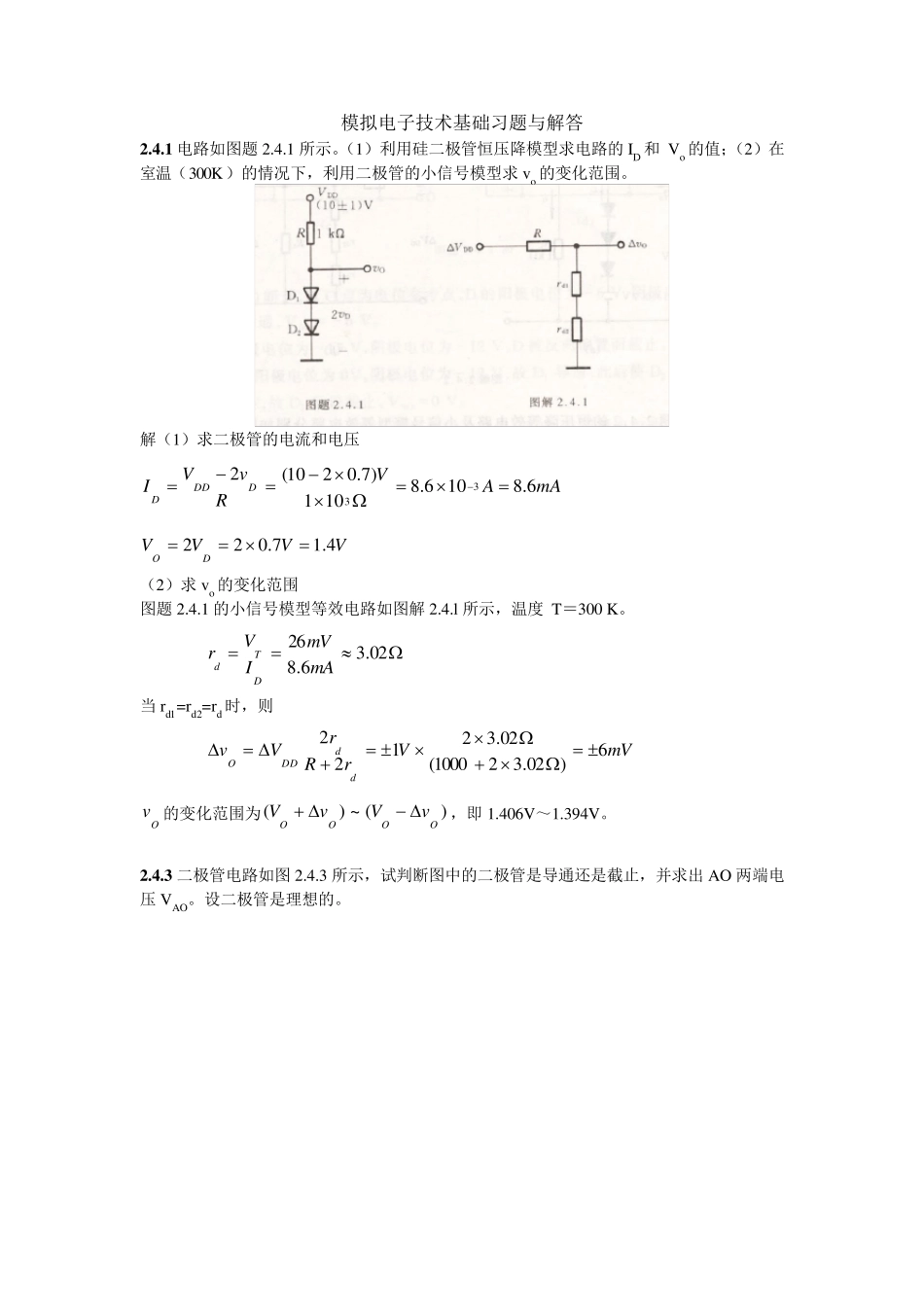

模拟电子技术基础习题与解答 2 .4 .1 电路如图题2.4.1 所示。（1）利用硅二极管恒压降模型求电路的 ID 和 Vo 的值；（2）在室温（300K）的情况下，利用二极管的小信号模型求 vo 的变化范围。 解（1）求二极管的电流和电压 mAAVRvVIDDDD6.8106.8101)7.0210(233 VVVVDO4.17.022 （2）求 vo 的变化范围 图题2.4.1 的小信号模型等效电路如图解2.4.l 所示，温度 T＝300 K。 02.36.826mAmVIVrDTd 当 rd1=rd2=rd 时，则 mVVrRrVvddDDO6)02.321000(02.32122 Ov的变化范围为)(~)(OOOOvVvV，即 1.406V～1.394V。 2 .4 .3 二极管电路如图2.4.3 所示，试判断图中的二极管是导通还是截止，并求出 AO 两端电压 VAO。设二极管是理想的。 解 图a：将D 断开，以O 点为电位参考点，D 的阳极电位为－6 V，阴极电位为－12 V，故 D 处于正向偏置而导通，VAO=–6 V。 图b：D 的阳极电位为－15V，阴极电位为－12V，D 对被反向偏置而截止，VAO＝－12V。 图c：对 D1 有阳极电位为 0V，阴极电位为－12 V，故D1 导通，此后使 D2 的阴极电位为 0V，而其阳极为－15 V，故D2 反偏截止，VAO=0 V。 图d：对 D1 有阳极电位为12 V，阴极电位为0 V，对 D2 有阳极电位为12 V，阴极电位为 －6V．故D2 更易导通，此后使 VA＝－6V；D1 反偏而截止，故VAO＝－6V。 2 .4 .4 试判断图题 2.4.4 中二极管是导通还是截止，为什么？ 解 图a：将D 断开，以“地”为电位参考点，这时有 VVkkVA115)10140(10 VVkkVkkVB5.315)525(510)218(2 D 被反偏而截止。 图b：将D 断开，以“地”为参考点，有 VVkkVA115)10140(10 VVkkVkkVB5.115)525(5)10()218(2 D 被反偏而截止。 图c：将D 断开，以“地”为参考点，有 VVkkVA115)10140(10 VVkkVkkVB5.015)525(520)218(2 D 被正偏而导通。 2 .4 .7 电路如图题2.4.7 所示，D1，D2 为硅二极管，当 vi＝ 6 sinωtV 时，试用恒压降模型和 折线模型（Vth＝0.5 V，rD＝200Ω）分析输出电压 vo 的波形。 解 （1）恒压降等效电路法 当0＜|Vi|＜0.7V 时，D1、D2 均截止，vo＝vi；当vi≥0.7V 时；D1 导通，D2 截止，vo ＝ 0. 7V；当vi≤0.7V 时，D...
