模拟电子试题A

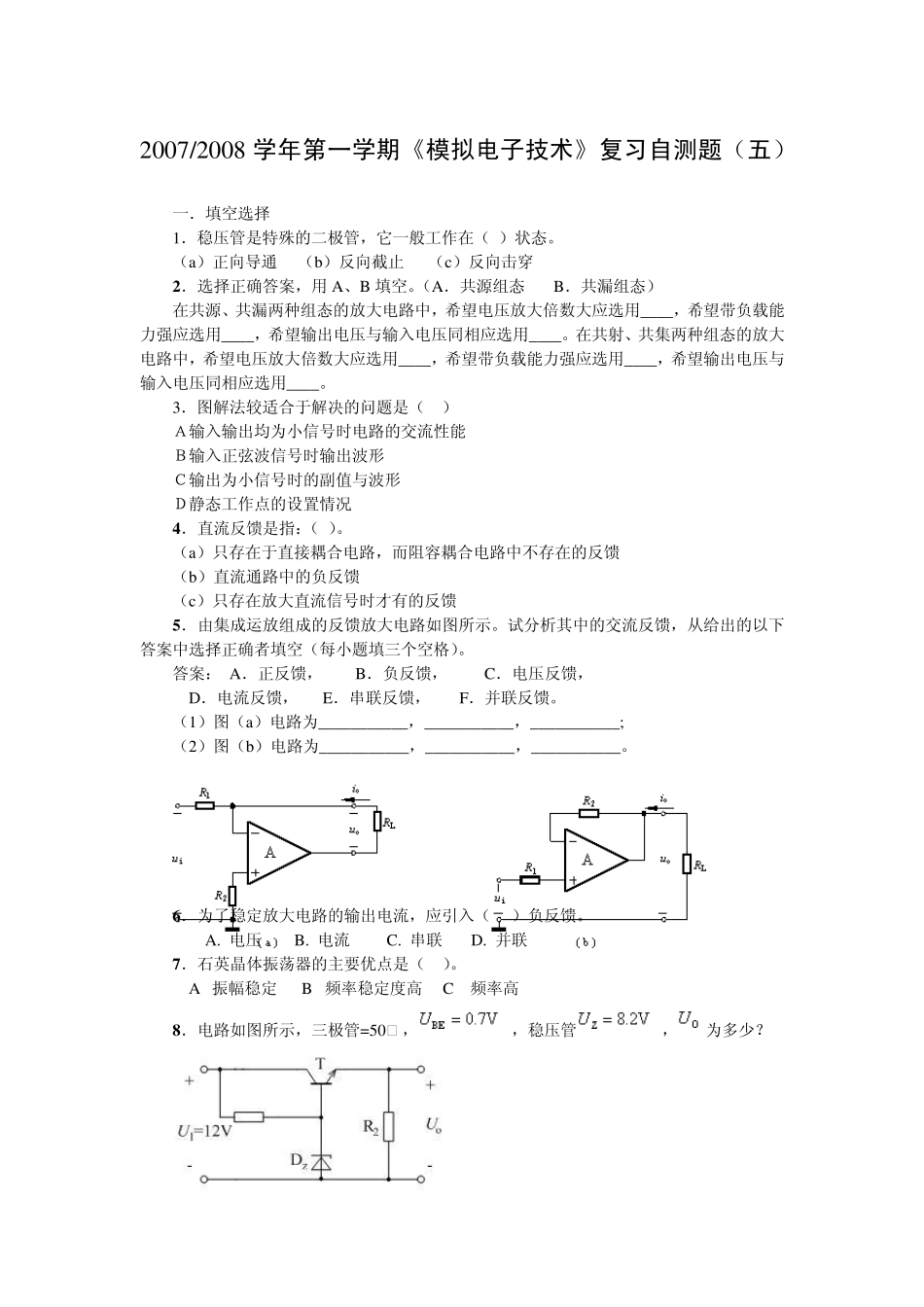

2007/2008 学年第一学期《模拟电子技术》复习自测题（五） 一．填空选择 1．稳压管是特殊的二极管，它一般工作在（ ）状态。 （a）正向导通 （b）反向截止 （c）反向击穿 2．选择正确答案，用A、B 填空。（A．共源组态 B．共漏组态） 在共源、共漏两种组态的放大电路中，希望电压放大倍数大应选用____，希望带负载能力强应选用____，希望输出电压与输入电压同相应选用____。在共射、共集两种组态的放大电路中，希望电压放大倍数大应选用____，希望带负载能力强应选用____，希望输出电压与输入电压同相应选用____。 3．图解法较适合于解决的问题是（ ） Ａ输入输出均为小信号时电路的交流性能 Ｂ输入正弦波信号时输出波形 Ｃ输出为小信号时的副值与波形 Ｄ静态工作点的设置情况 4．直流反馈是指：（ ）。 （a）只存在于直接耦合电路，而阻容耦合电路中不存在的反馈 （b）直流通路中的负反馈 （c）只存在放大直流信号时才有的反馈 5．由集成运放组成的反馈放大电路如图所示。试分析其中的交流反馈，从给出的以下答案中选择正确者填空（每小题填三个空格）。 答案： A．正反馈， B．负反馈， C．电压反馈， D．电流反馈， E．串联反馈， F．并联反馈。 （1）图（a）电路为___________，___________，___________; （2）图（b）电路为___________，___________，___________。 6．为了稳定放大电路的输出电流，应引入（ ）负反馈。 A. 电压 B. 电流 C. 串联 D. 并联 7．石英晶体振荡器的主要优点是（ ）。 A 振幅稳定 B 频率稳定度高 C 频率高 8．电路如图所示，三极管=50 ，，稳压管，为多少？ A．8.9V B．7.5V C．8.2V D．都不是 9 ．稳压二极管构成的稳压电路，其接法是（ ）。 a:稳压二极管与负载电阻串联 b:稳压二极管与负载电阻并联 c:限流电阻与稳压二极管串联后，负载电阻再与稳压二极管并联 1 0 ．复合管如图所示，等效为PNP 管的有（ ） A B C D 1 1 ．晶体三极管用来放大时，应使发射结处于 偏置，集电结处于 偏置。 1 2 ．零点漂移产生的因素很多，其中以（ ）变化所引起的漂移最为严重。 1 3 ．一电压放大电路输出端接1kΩ 负载电阻时，输出电压为1V，负载电阻断开时，输出电压上升到1.1V。则该放大电路的输出电阻R。为（ ）。 二、是非题 判断下列说法的正、误，在相应的括号内画√表示正确，画×表示错误。 1．PN 结内的漂移电流是少数载...
