模拟电路分析基础

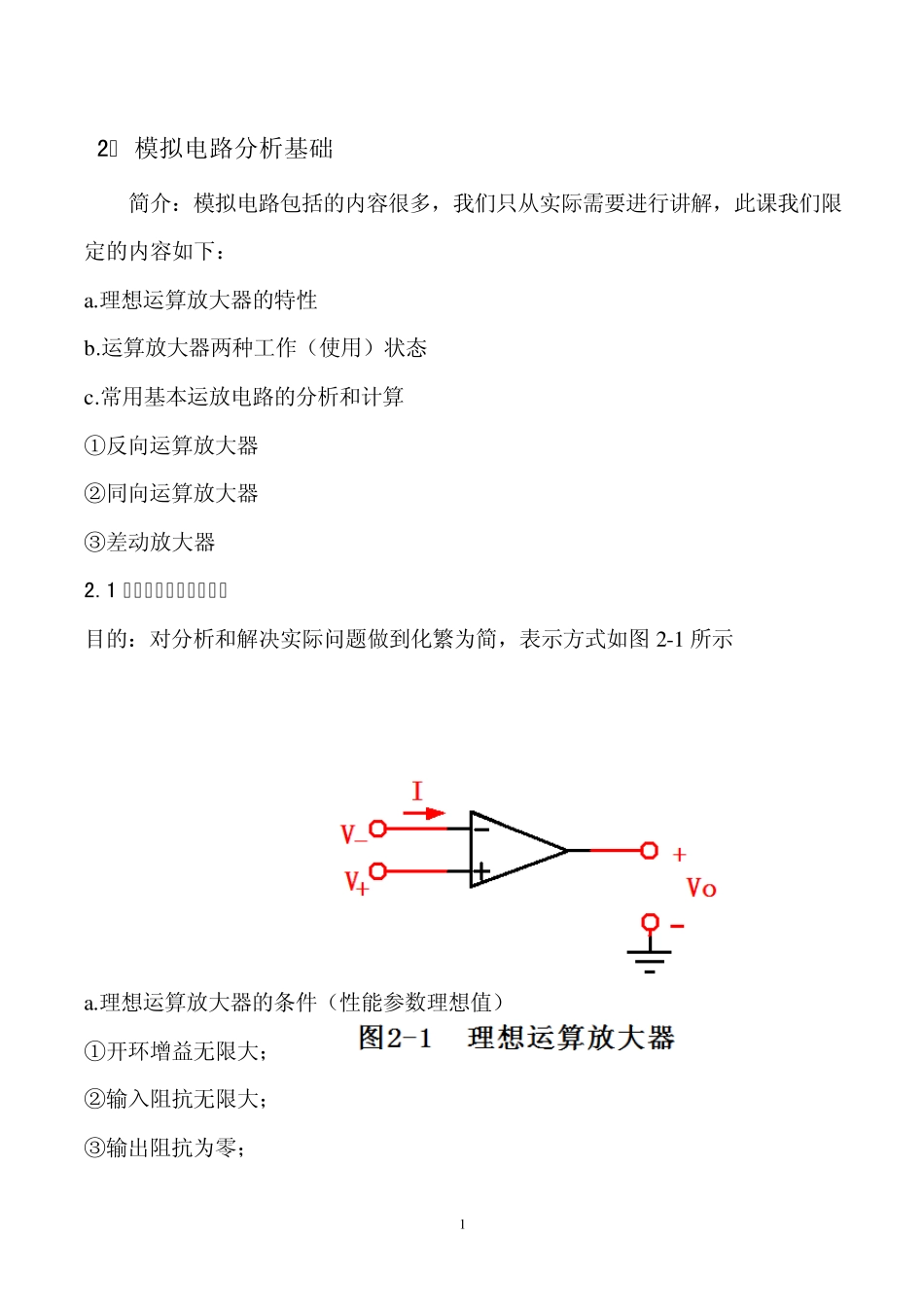

模拟电路分析基础_第1页
1/14
模拟电路分析基础_第2页
2/14
模拟电路分析基础_第3页
3/14
1 2. 模拟电路分析基础 简介:模拟电路包括的内容很多,我们只从实际需要进行讲解,此课我们限定的内容如下: a.理想运算放大器的特性 b.运算放大器两种工作(使用)状态 c.常用基本运放电路的分析和计算 ①反向运算放大器 ②同向运算放大器 ③差动放大器 2.1 理想运算放大器的特性 目的:对分析和解决实际问题做到化繁为简,表示方式如图 2-1 所示 a.理想运算放大器的条件(性能参数理想值) ①开环增益无限大; ②输入阻抗无限大; ③输出阻抗为零; 2 ④输入失调电压和失调电流为零; ⑤共模抑制比无限大; ⑥带宽无限大。 由上述条件可导出理想运算放大器的两个重要特性(分析计算的基础) b.特性 ①特性Ⅰ:由于理想运算放大器的开环增益为无限大即 VVVO 得 0VV   VV 理想放大器的两个输入端之间压差为零。 ②特性Ⅱ:由于理想运算放大器的输入阻抗趋于无限大,所以流经运算放大器两输入端的电流趋近于零。即 0I 这两个特性很重要,是以后分析和计算(列方程)运算放大器的基础。 2.2 运算放大器两种工作(使用)状态 a.工作在放大状态 特点:运放组成电路被施加深度负反馈,运算放大器输入端有:  VV 运算放大器输出端:OV 连续变化。 b.工作在比较器状态 特点:运算放大器输入端:一个输入端电压固定,一个输入端可变。 运算放大器输出端:OV 高、低变化(间断变化)如图 2-2 3 c.两种工作状态同时存在(振荡器等) d.运算放大器的好坏判断 若   VV 则0OV;若  VV 则0OV 应为好,否则一定损坏。 2.3 常用基本运放电路的分析和计算 a. 反向运算放大器 输入信号从反向端输入 ① 反向比例器(如图 2-3) 闭环电压增益:vfA 由电路可得 fII 1 foiRVRV1 1RRVVAfiovf 即:1RRAfvf 4 fpRRR//1 电路输入电阻: 11RIVRiif ②反向加法器 如图2-4 电压输出oV 由电路图可得:321IIIIf fofRVI ; 111RVIi; 222RVIi; 333RVIi 可得332211ifififoVRRVRRVRRV 当RRRR321时 3211iiifoVVVRRV fpRRRRR//////321 b.同向运算放大器 输入信号从同向端输入 ①同向比例器 如图2-5 5 闭环电压增益:vfA 由理想运放的两个重要特性:  VV , 0I 可得 iVVV 由于fII 1 11RVIi , foifRVVI ...
