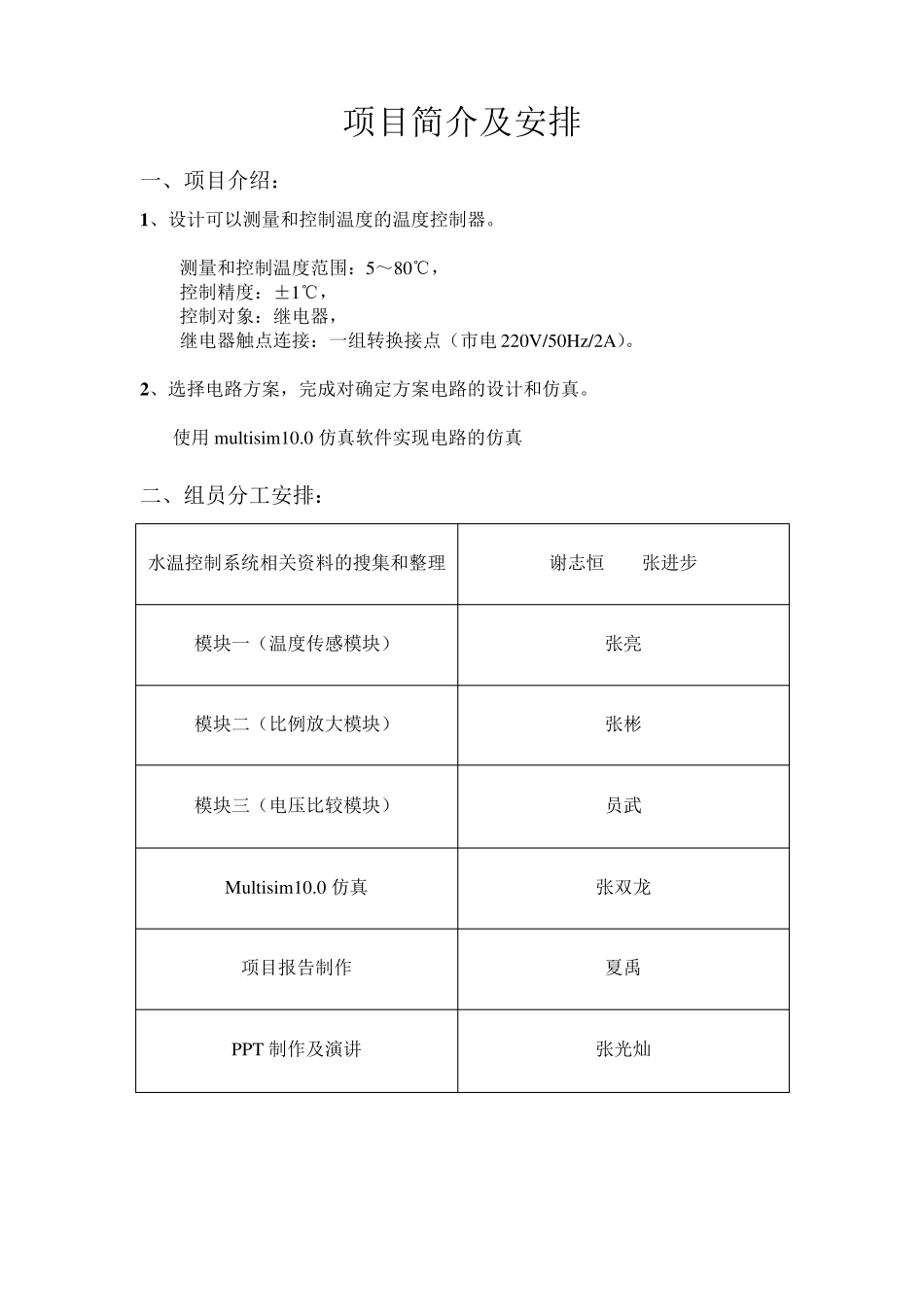

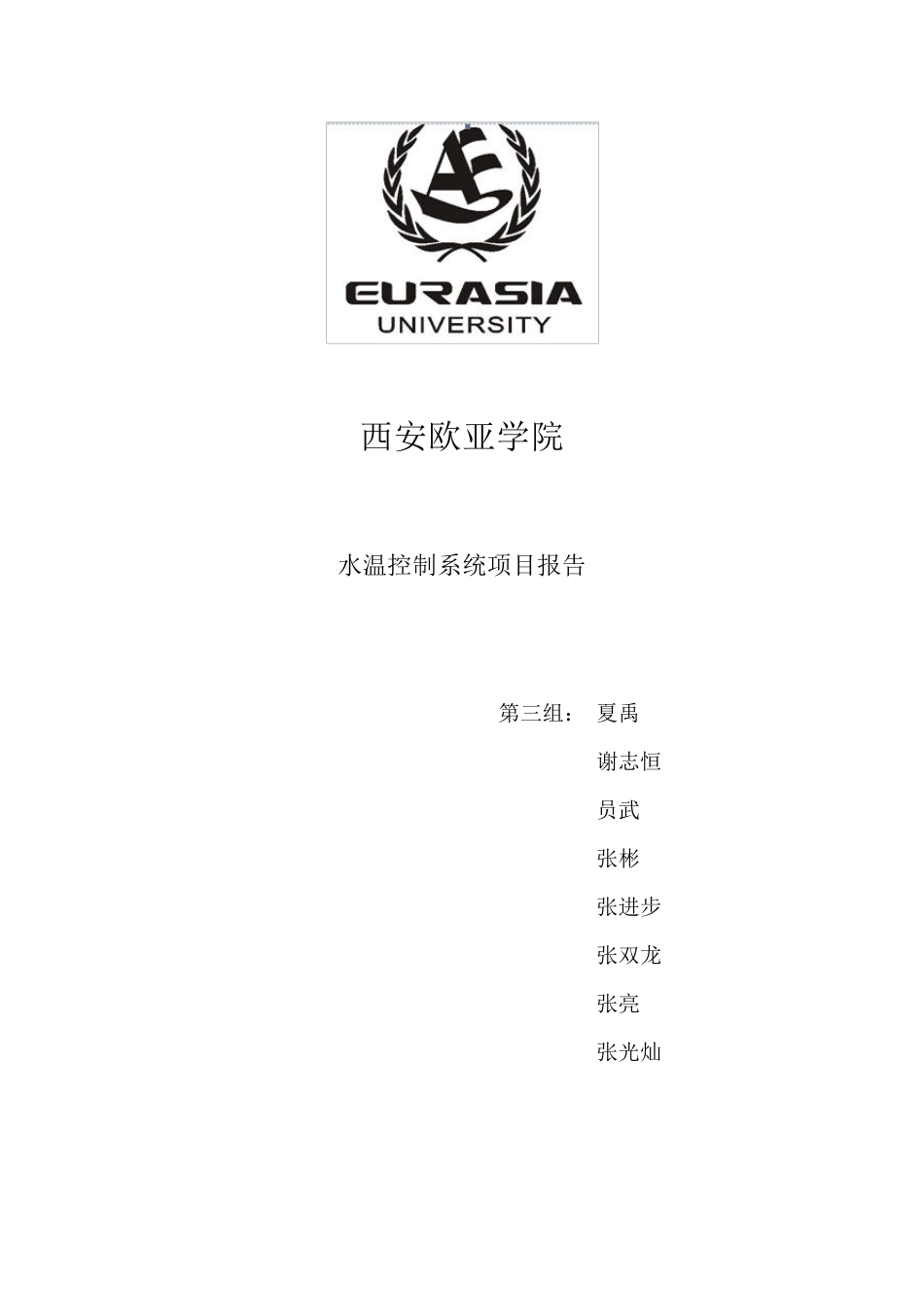

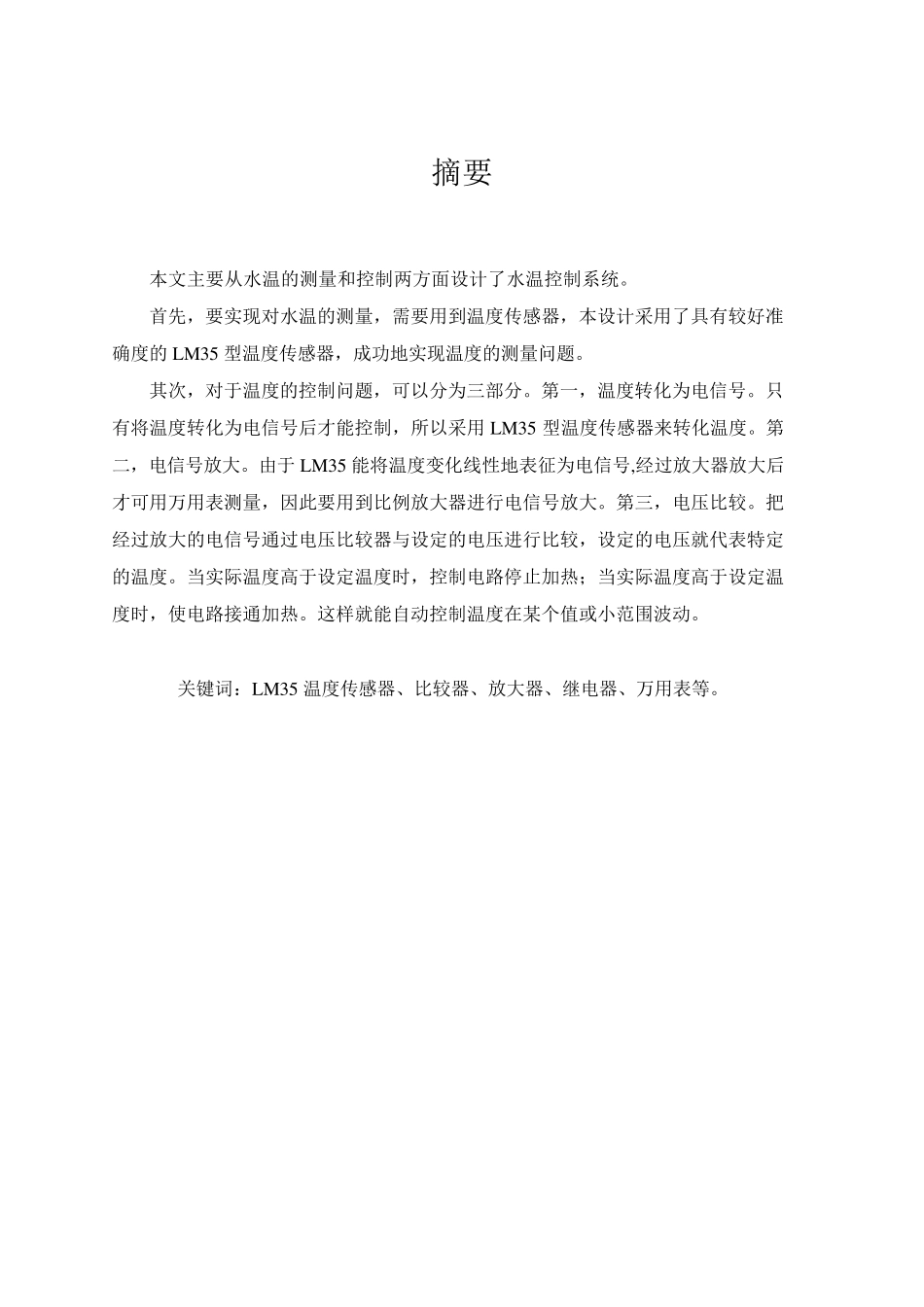

西安欧亚学院 水温控制系统项目报告 第三组： 夏禹 谢志恒 员武 张彬 张进步 张双龙 张亮 张光灿 项目简介及安排 一、项目介绍： 1 、设计可以测量和控制温度的温度控制器。 测量和控制温度范围：5～80℃， 控制精度：±1℃， 控制对象：继电器， 继电器触点连接：一组转换接点（市电 220V/50Hz/2A）。 2 、选择电路方案，完成对确定方案电路的设计和仿真。 使用 multisim10.0 仿真软件实现电路的仿真 二、组员分工安排： 水温控制系统相关资料的搜集和整理 谢志恒 张进步 模块一（温度传感模块） 张亮 模块二（比例放大模块） 张彬 模块三（电压比较模块） 员武 Multisim10.0 仿真 张双龙 项目报告制作 夏禹 PPT 制作及演讲 张光灿 摘要 本文主要从水温的测量和控制两方面设计了水温控制系统。 首先，要实现对水温的测量，需要用到温度传感器，本设计采用了具有较好准确度的LM 35 型温度传感器，成功地实现温度的测量问题。 其次，对于温度的控制问题，可以分为三部分。第一，温度转化为电信号。只有将温度转化为电信号后才能控制，所以采用LM 35 型温度传感器来转化温度。第二，电信号放大。由于LM 35 能将温度变化线性地表征为电信号,经过放大器放大后才可用万用表测量，因此要用到比例放大器进行电信号放大。第三，电压比较。把经过放大的电信号通过电压比较器与设定的电压进行比较，设定的电压就代表特定的温度。当实际温度高于设定温度时，控制电路停止加热；当实际温度高于设定温度时，使电路接通加热。这样就能自动控制温度在某个值或小范围波动。 关键词：LM 35 温度传感器、比较器、放大器、继电器、万用表等。 一、 设计分析 温度控制系统可以分为二个部分，一是温度测量，二是温度控制。本文通过温度传感器实现温度的测量，并转换为电信号。再经放大器放大后与设定的电压值比较，输出正电压或负电压来实现电路的通断，从而实现温度的控制。其原理框架如下图 1 .1 ： 图 1 .1 二、 设计目的及思想 2 .1 设计目的 通过模拟电子技术的学习，学习和掌握对集成运算放大器的线性和非线性应用。并基于模拟电子技术设计水温控制系统，实现水温的测量和控制。最后实现电路的仿真。 2 .2 设计思想 通过温度传感器和正比例放大器实现温度的测量，经适当放大后与设定的电压比较，设定的电压就代表特定的温度值。当实际温度高于设定温度时，控制电路停止加热；当实际温...
