模拟音频参数和测试

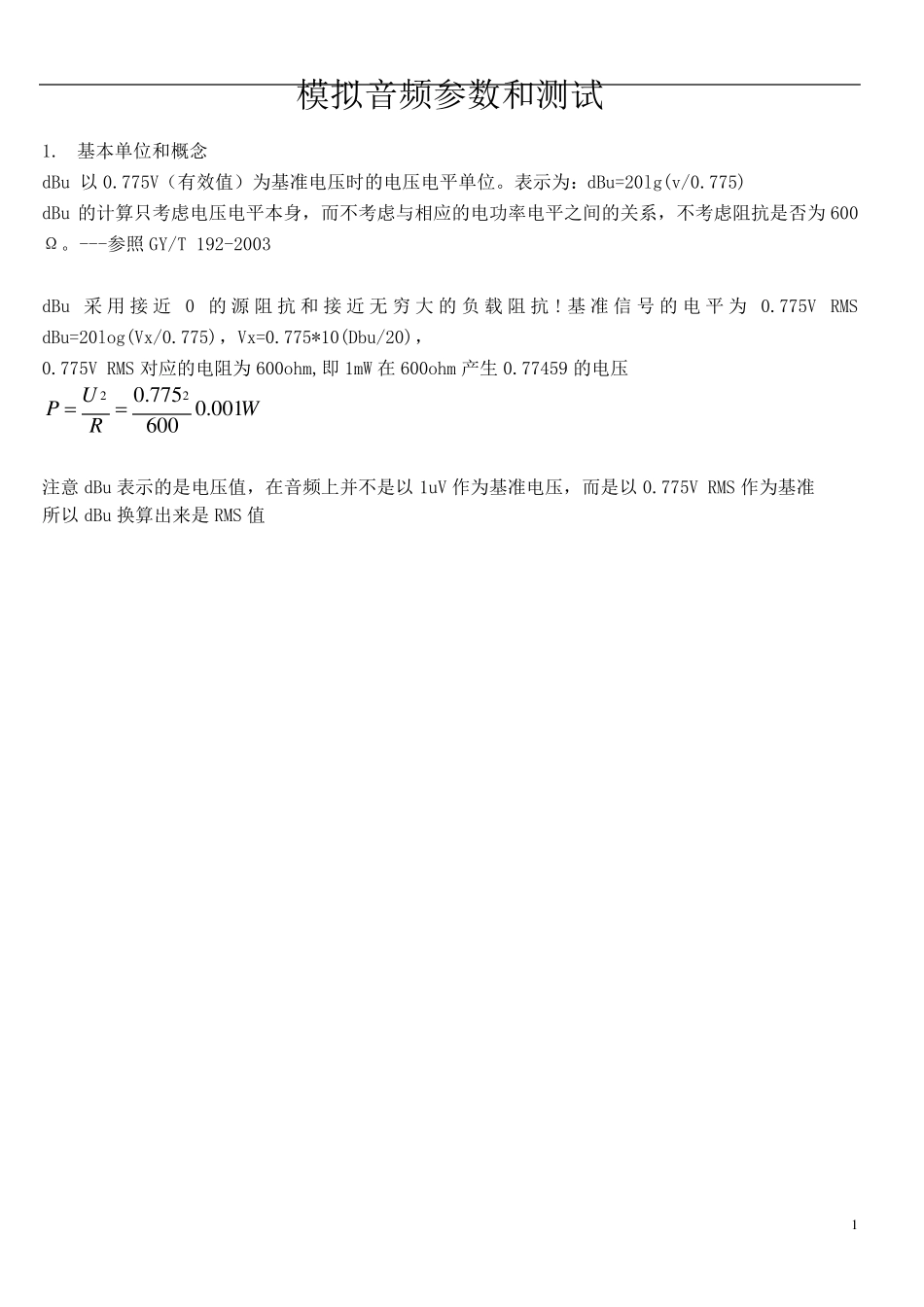

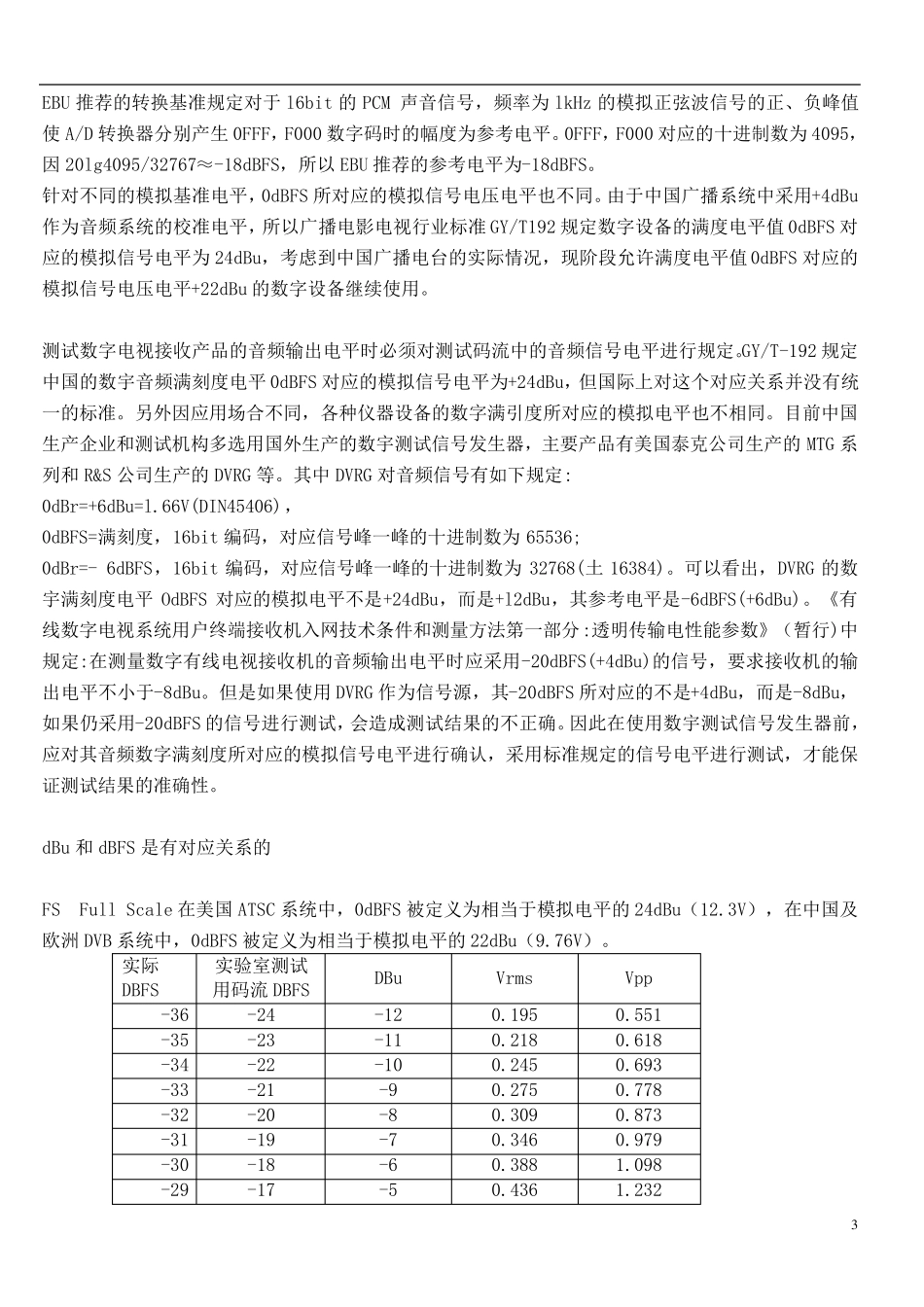

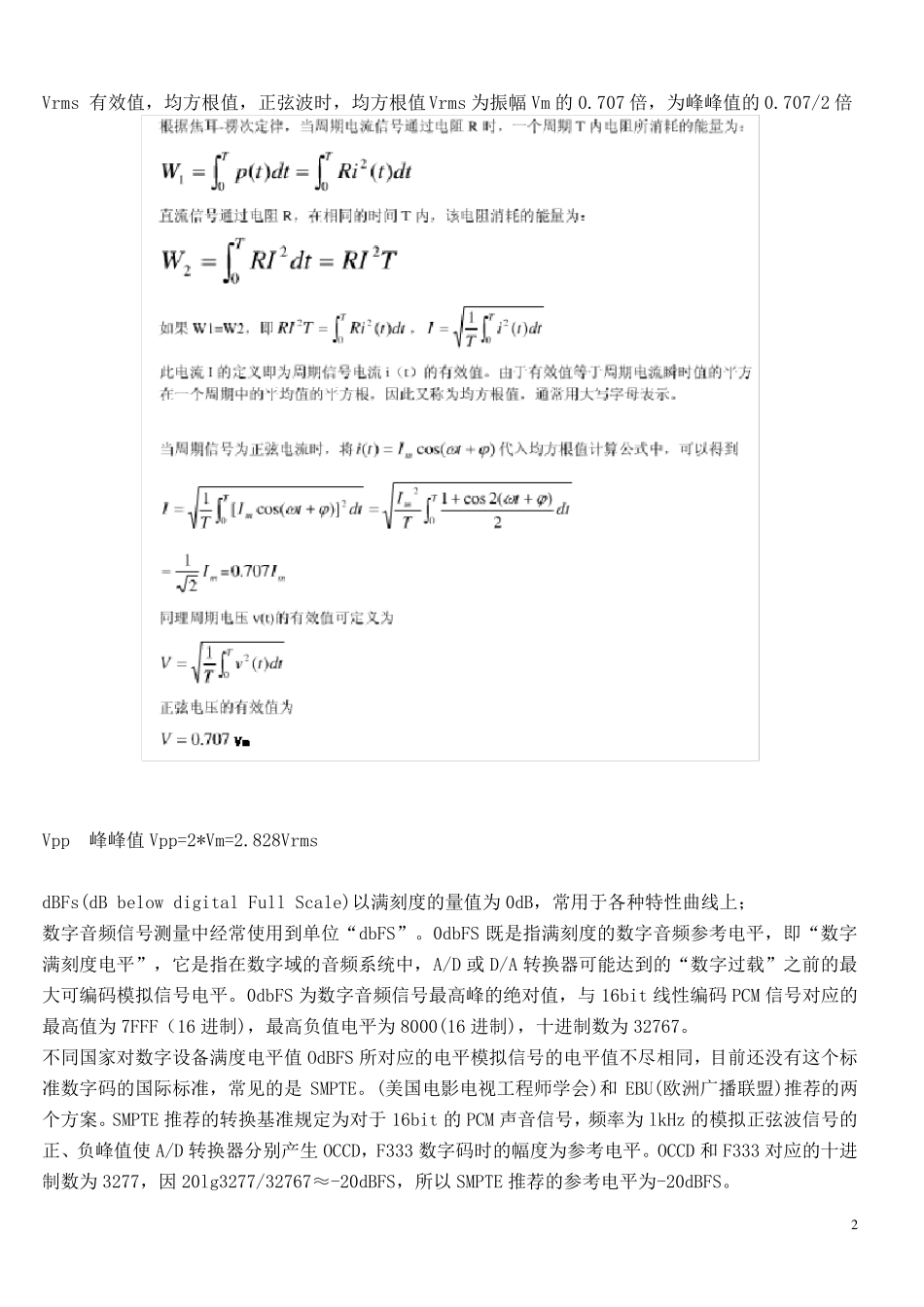

1 模拟音频参数和测试 1. 基本单位和概念 dBu 以0.775V（有效值）为基准电压时的电压电平单位。表示为：dBu=20lg(v/0.775) dBu 的计算只考虑电压电平本身，而不考虑与相应的电功率电平之间的关系，不考虑阻抗是否为600Ω。---参照 GY/T 192-2003 dBu 采 用 接 近 0 的源 阻抗和接 近 无 穷 大 的负 载 阻抗! 基准信 号 的电平为0.775V RMS dBu=20log(Vx/0.775)，Vx=0.775*10(Dbu/20)， 0.775V RMS 对应的电阻为600ohm,即 1mW 在 600ohm 产生 0.77459 的电压 220 .7 7 50 .0 0 16 0 0UPWR 注意 dBu 表示的是电压值，在音频上并不是以1uV 作为基准电压，而是以0.775V RMS 作为基准 所以dBu 换算出来是RMS 值 2 Vrms 有效值，均方根值，正弦波时，均方根值Vrms 为振幅Vm 的0.707 倍，为峰峰值的0.707/2 倍 Vpp 峰峰值Vpp=2*Vm=2.828Vrms dBFs(dB below digital Full Scale)以满刻度的量值为0dB，常用于各种特性曲线上； 数字音频信号测量中经常使用到单位“dbFS”。0dbFS 既是指满刻度的数字音频参考电平，即“数字满刻度电平”，它是指在数字域的音频系统中，A/D 或 D/A 转换器可能达到的“数字过载”之前的最大可编码模拟信号电平。0dbFS 为数字音频信号最高峰的绝对值，与 16bit 线性编码 PCM 信号对应的最高值为7FFF（16 进制)，最高负值电平为8000(16 进制)，十进制数为32767。 不同国家对数字设备满度电平值OdBFS 所对应的电平模拟信号的电平值不尽相同，目前还没有这个标准数字码的国际标准，常见的是 SMPTE。(美国电影电视工程师学会)和 EBU(欧洲广播联盟)推荐的两个方案。SMPTE 推荐的转换基准规定为对于16bit 的PCM 声音信号，频率为lkHz 的模拟正弦波信号的正、负峰值使A/D 转换器分别产生 OCCD，F333 数字码时的幅度为参考电平。OCCD 和 F333 对应的十进制数为3277，因 20lg3277/32767≈-20dBFS，所以SMPTE 推荐的参考电平为-20dBFS。 3 EBU 推荐的转换基准规定对于l6bit 的PCM 声音信号，频率为lkHz 的模拟正弦波信号的正、负峰值使A/D 转换器分别产生0FFF，F000 数字码时的幅度为参考电平。0FFF，F000 对应的十进制数为4095，因20lg4095/32767≈-18dBFS，所以 EBU 推荐的参考电平为-18dBFS。 针对不同的模拟基准电平，0dBFS 所对应的模拟信号电压电平也不同。由于中国广播系统中采用+4dBu作为音频系统的校准电平...
