模电实验晶体管共射极放大电路

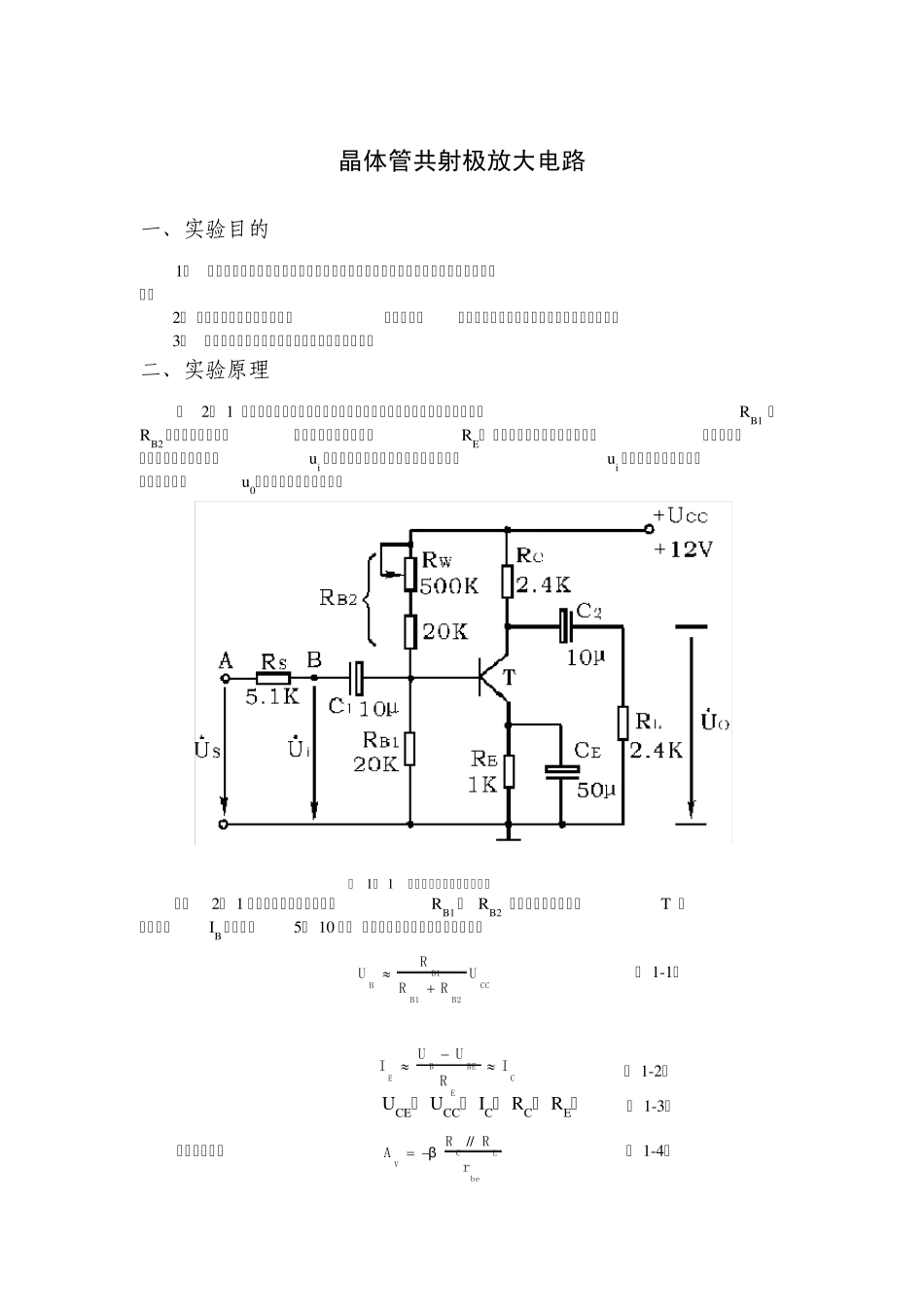

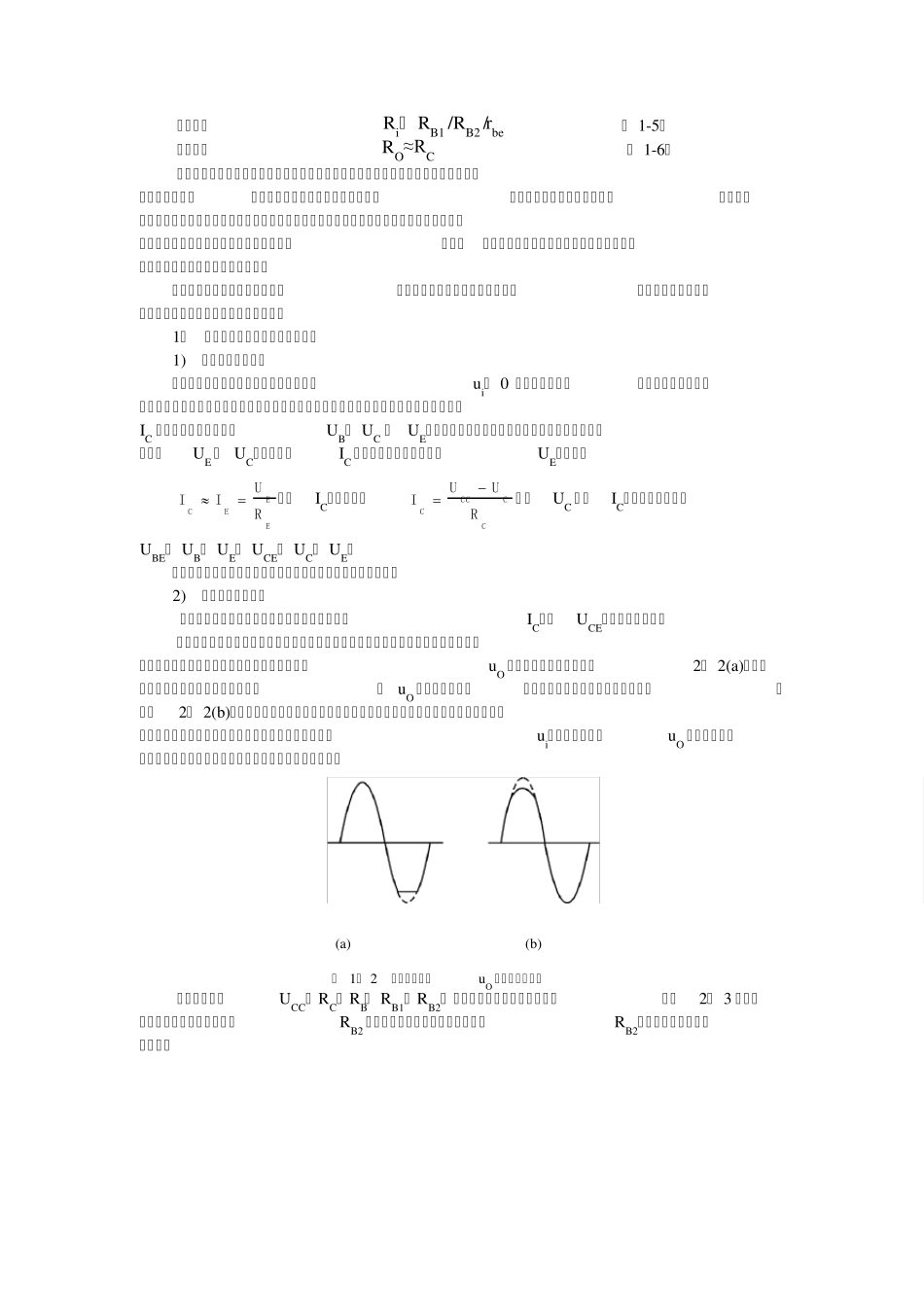

晶体管共射极放大电路 一、实验目的 1、 学习放大电路静态工作点的测试及调整方法，分析静态工作点对放大器性能的影响。 2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、 熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图2－ 1 为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用RB1 和RB2 组成的分压电路，并在发射极中接有电阻RE， 以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。 图 1－ 1 共射极单管放大器实验电路 在图2－ 1 电路中，当流过偏置电阻RB1 和 RB2 的电流远大于晶体管T 的 基极电流IB 时（一般5～ 10 倍） ，则它的静态工作点可用下式估算 CCB2B1B1BURRRU （ 1-1） （ 1-2） UCE＝ UCC－ IC（ RC＋ RE） （ 1-3） 电压放大倍数 beLCVrRRβA //  （ 1-4） CEBEBEIRUUI输入电阻 Ri＝ RB1 / RB2 / rbe （ 1-5） 输出电阻 RO≈RC （ 1-6） 由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质放大器，必定是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。 放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。 1、 放大器静态工作点的测量与调试 1) 静态工作点的测量 测量放大器的静态工作点，应在输入信号u i＝ 0 的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流IC 以及各电极对地的电位UB、 UC 和UE。一般实验中，为了避免断开集电极，所以采用测量电压UE 或 UC，然后算出IC 的方法，例如，只要测出UE，即可用 EEECRUII算出IC（也可根据CCCCCRUUI，由UC 确定IC），同时也能算出 UBE＝ UB－ UE， UCE＝ UC－ UE。 为了减小误差，提高测量精度，应选用内阻较高的直流电压表。 2) 静态工作点的调试 放大器静态工作点的调试是指对...
