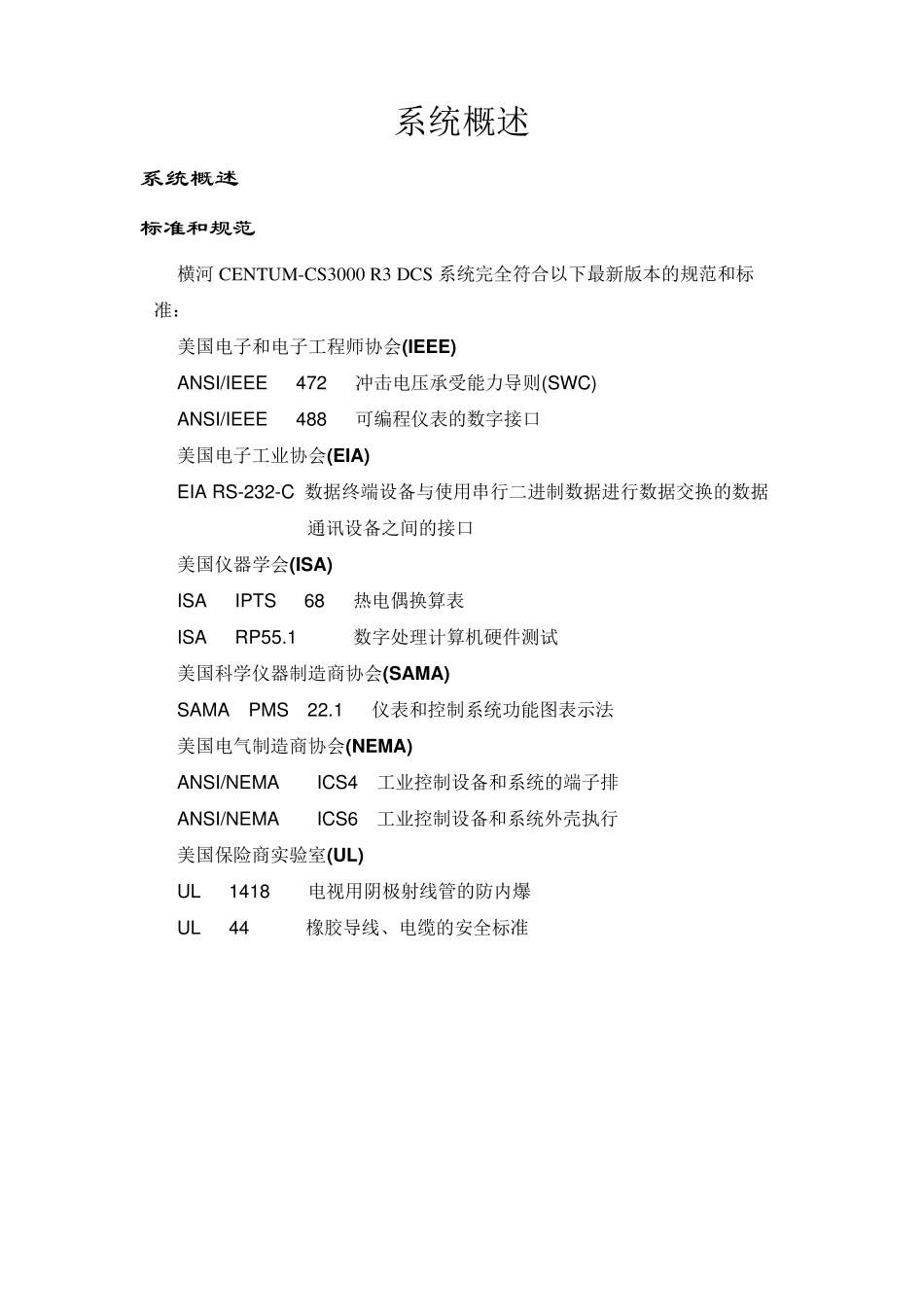

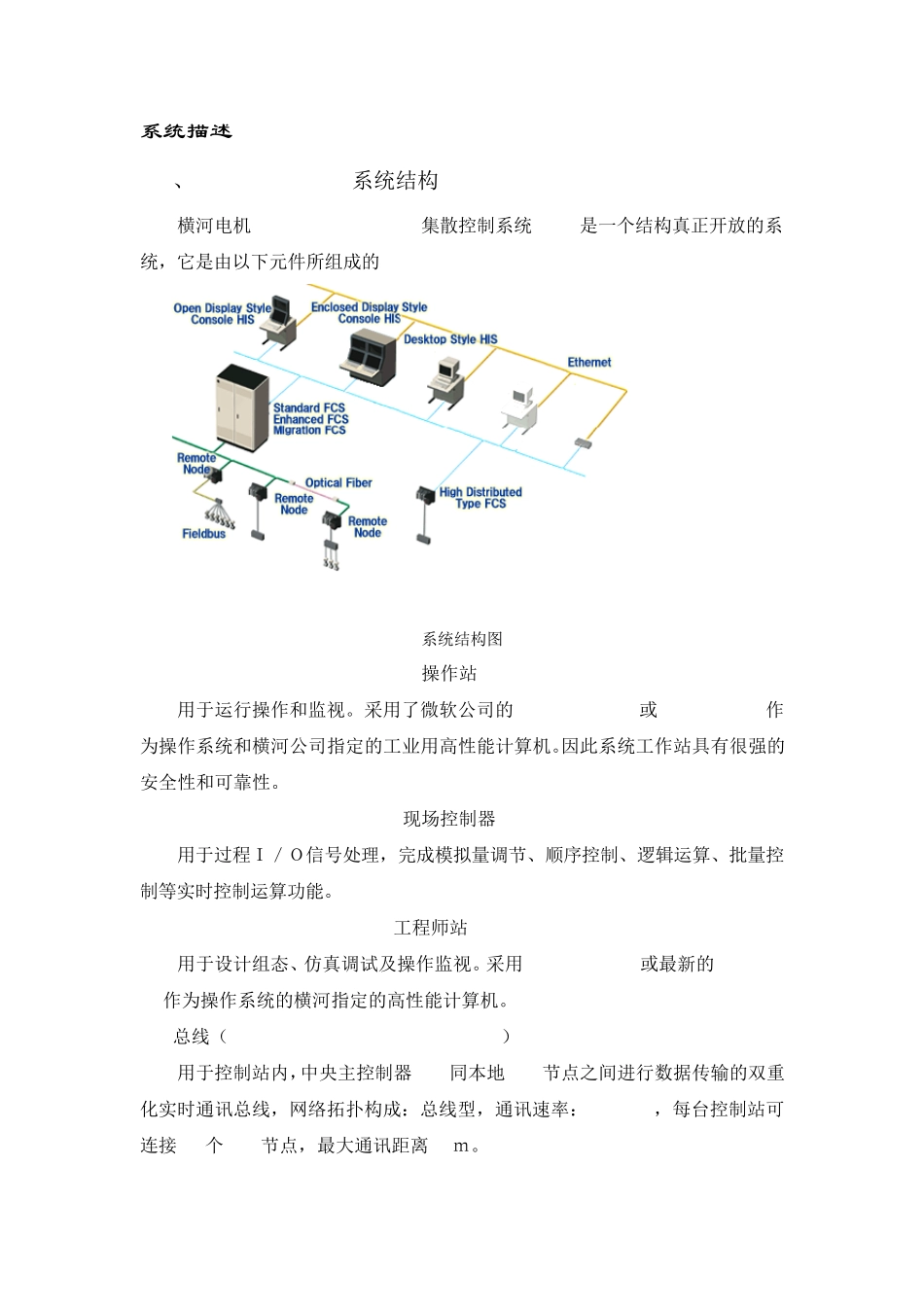

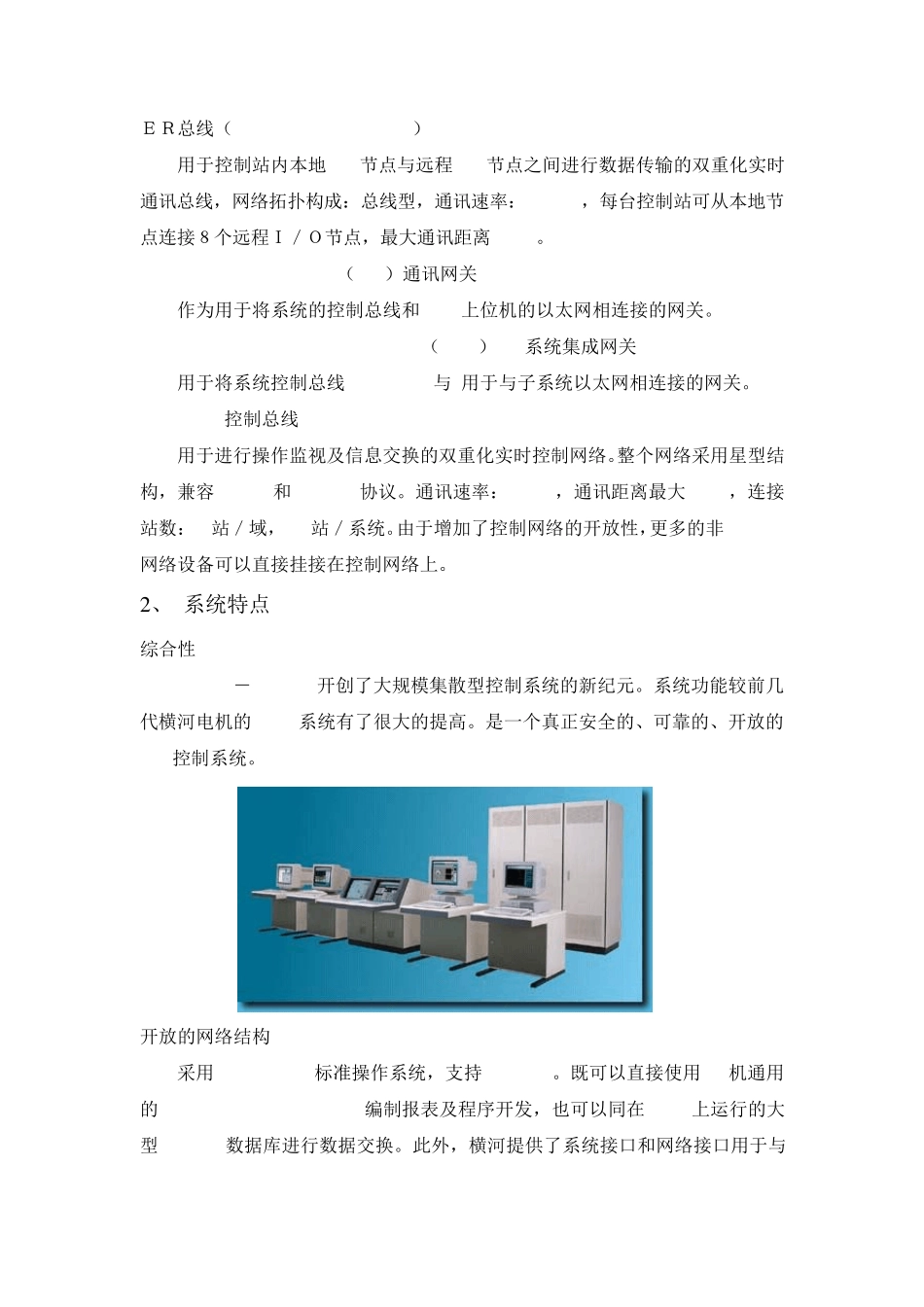

系统概述 系统概述 标准和规范 横河CENTUM-CS3000 R3 DCS 系统完全符合以下最新版本的规范和标准: 美国电子和电子工程师协会(IEEE) ANSI/IEEE 472 冲击电压承受能力导则(SW C) ANSI/IEEE 488 可编程仪表的数字接口 美国电子工业协会(EIA) EIA RS-232-C 数据终端设备与使用串行二进制数据进行数据交换的数据 通讯设备之间的接口 美国仪器学会(ISA) ISA IPTS 68 热电偶换算表 ISA RP55.1 数字处理计算机硬件测试 美国科学仪器制造商协会(SAMA) SAMA PMS 22.1 仪表和控制系统功能图表示法 美国电气制造商协会(NEMA) ANSI/NEMA ICS4 工业控制设备和系统的端子排 ANSI/NEMA ICS6 工业控制设备和系统外壳执行 美国保险商实验室(UL) UL 1418 电视用阴极射线管的防内爆 UL 44 橡胶导线、电缆的安全标准 系统描述 1、 CENTUM-CS3000系统结构 横河电机 CENTUM CS 3000 R3 集散控制系统(DCS)是一个结构真正开放的系统,它是由以下元件所组成的 系统结构图 Human Interface Station (HIS) 操作站 用于运行操作和监视。采用了微软公司的 Windows 2000 或 Windows XP作为操作系统和横河公司指定的工业用高性能计算机。因此系统工作站具有很强的安全性和可靠性。 Field Control Station (FCS) 现场控制器 用于过程I/O信号处理,完成模拟量调节、顺序控制、逻辑运算、批量控制等实时控制运算功能。 Engineering Station ( EWS) 工程师站 用于设计组态、仿真调试及操作监视。采用 Windows 2000或最新的 Windows XP作为操作系统的横河指定的高性能计算机。 ESB总线(Extended Serial Backboard Bus) 用于控制站内,中央主控制器 FCU同本地 I/O节点之间进行数据传输的双重化实时通讯总线,网络拓扑构成:总线型,通讯速率:128Mbps,每台控制站可连接 14个 I/O节点,最大通讯距离 10m。 ER总线(Enhenced Remote Bus) 用于控制站内本地I/O节点与远程I/O节点之间进行数据传输的双重化实时通讯总线,网络拓扑构成:总线型,通讯速率:10Mbps,每台控制站可从本地节点连接8个远程I/O节点,最大通讯距离20Km。 Communication Gateway(ACG)通讯网关 作为用于将系统的控制总线和 DCS上位机的以太网相连接的网关。 System Integration OPC Station(SIOS)OPC系统集成网关 用于将系统控制总线V net/IP 与 用于与子系统以太网相连接的网关。 V...
