欧姆龙CP1H性能

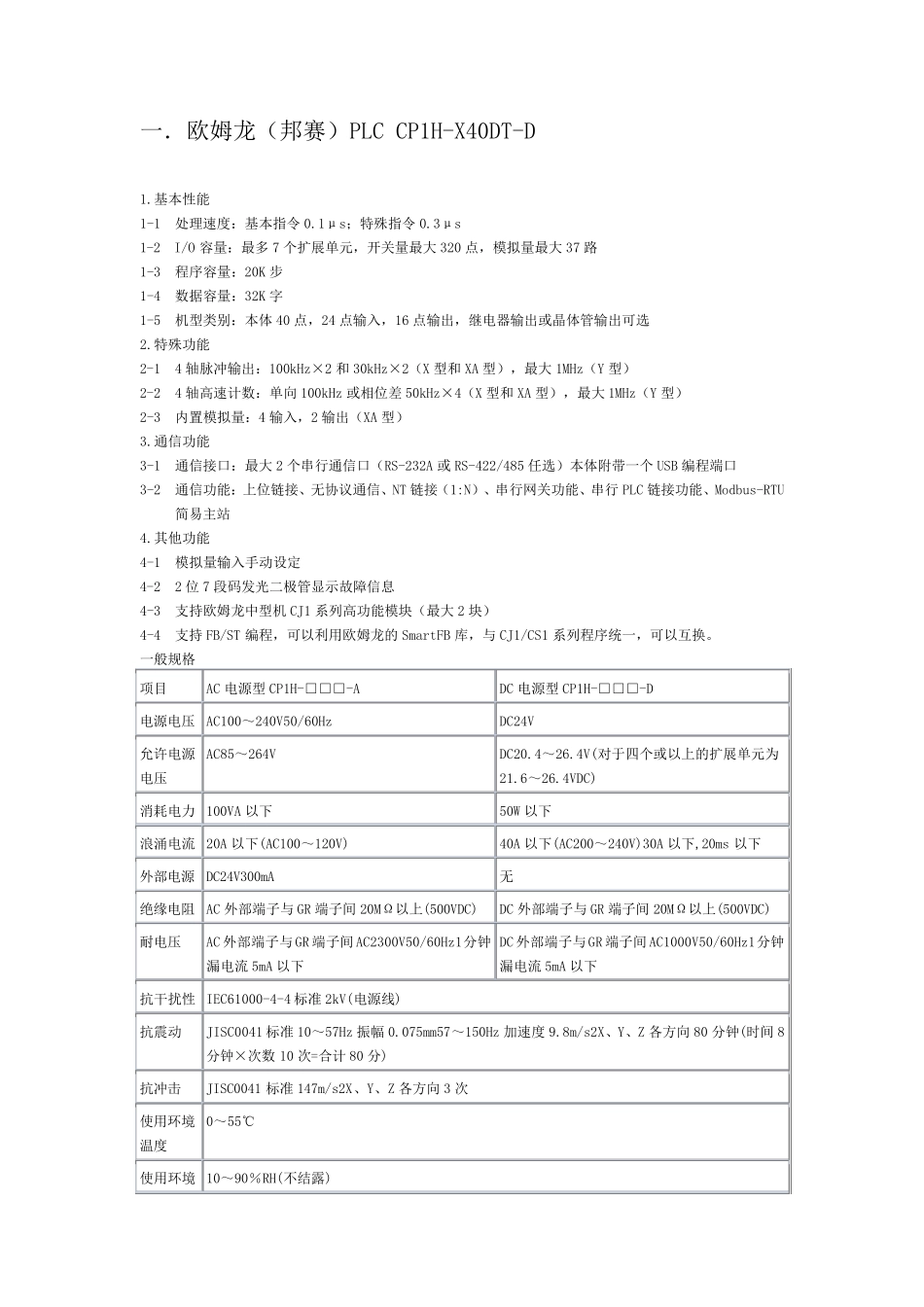

欧姆龙CP1H性能_第1页
1/7

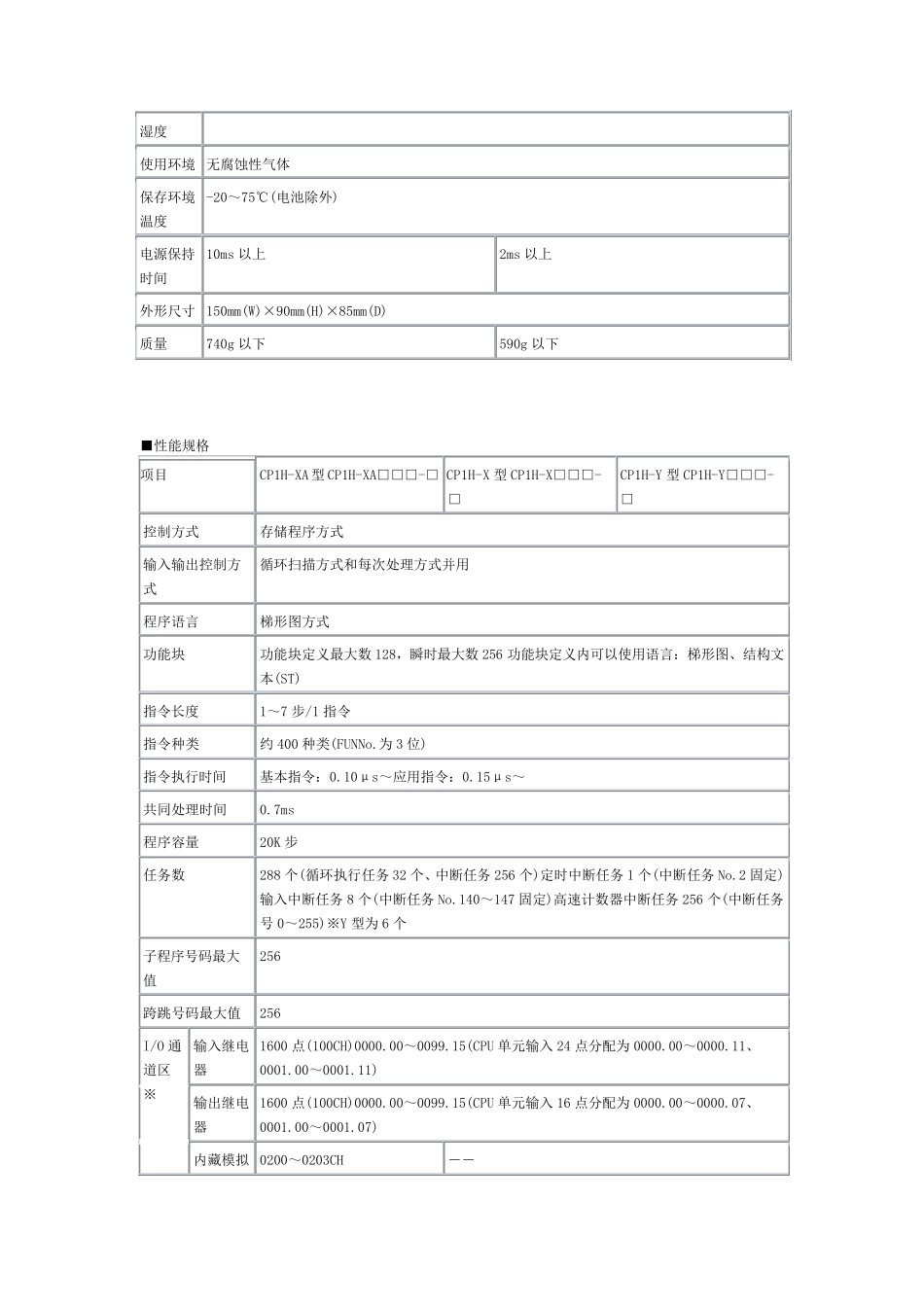

欧姆龙CP1H性能_第2页
2/7

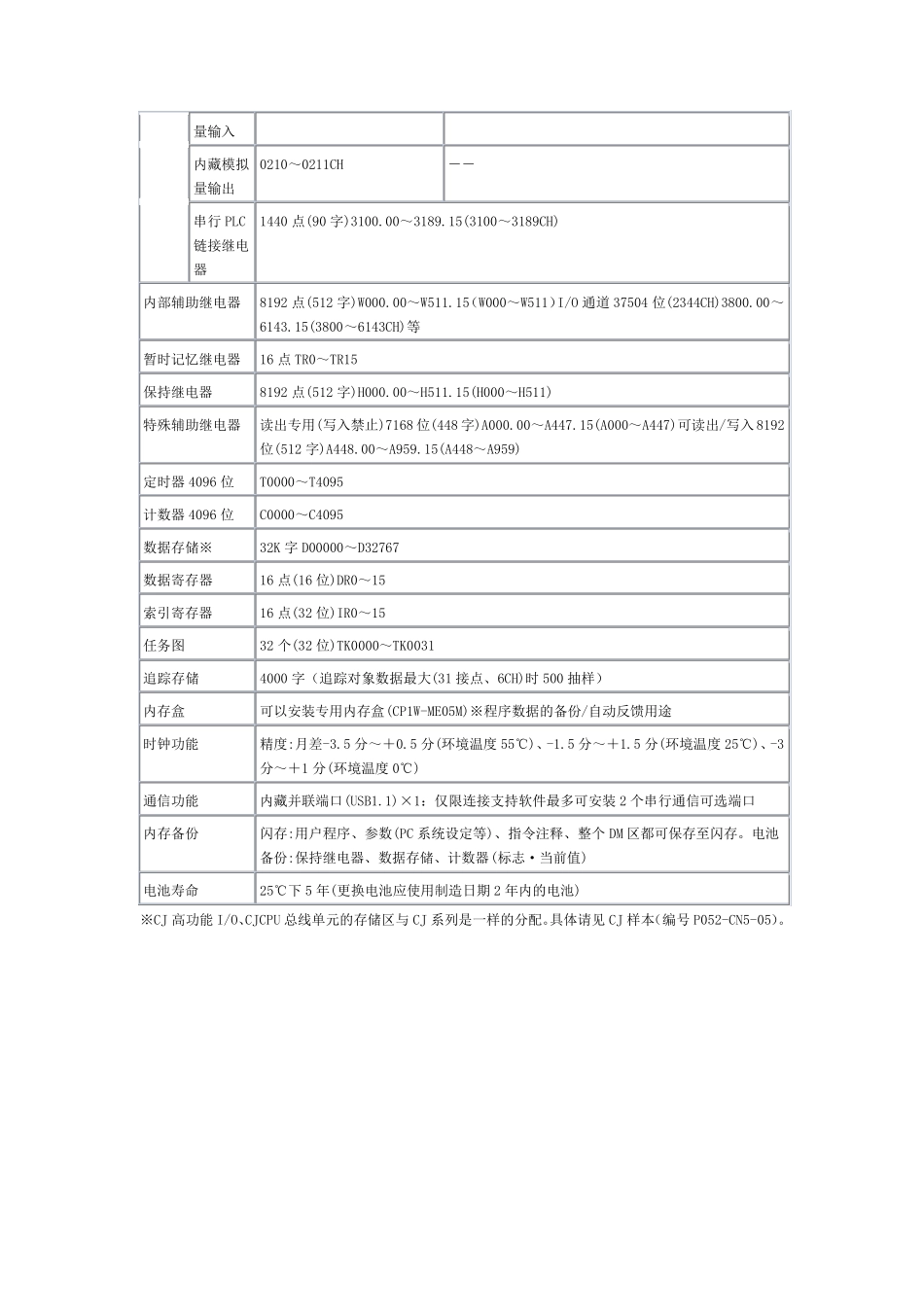

欧姆龙CP1H性能_第3页
3/7
一.欧姆龙(邦赛)PLC CP1H-X40DT-D 1.基本性能 1-1 处理速度:基本指令0.1μs;特殊指令0.3μs 1-2 I/O 容量:最多7 个扩展单元,开关量最大320 点,模拟量最大37 路 1-3 程序容量:20K 步 1-4 数据容量:32K 字 1-5 机型类别:本体40 点,24 点输入,16 点输出,继电器输出或晶体管输出可选 2.特殊功能 2-1 4 轴脉冲输出:100kHz×2 和 30kHz×2(X 型和 XA 型),最大1MHz(Y 型) 2-2 4 轴高速计数:单向 100kHz 或相位差 50kHz×4(X 型和 XA 型),最大1MHz(Y 型) 2-3 内置模拟量:4 输入,2 输出(XA 型) 3.通信功能 3-1 通信接口:最大2 个串行通信口(RS-232A 或RS-422/485 任选)本体附带一个USB 编程端口 3-2 通信功能:上位链接、无协议通信、NT 链接(1:N)、串行网关功能、串行 PLC 链接功能、Modbus-RTU简易主站 4.其他功能 4-1 模拟量输入手动设定 4-2 2 位 7 段码发光二极管显示故障信息 4-3 支持欧姆龙中型机CJ1 系列高功能模块(最大2 块) 4-4 支持 FB/ST 编程,可以利用欧姆龙的 SmartFB 库,与 CJ1/CS1 系列程序统一,可以互换。 一般规格 项目 AC 电源型CP1H-□□□-A DC 电源型CP1H-□□□-D 电源电压 AC100~240V50/60Hz DC24V 允许电源电压 AC85~264V DC20.4~26.4V(对于四个或以上的扩展单元为21.6~26.4VDC) 消耗电力 100VA 以下 50W 以下 浪涌电流 20A 以下(AC100~120V) 40A 以下(AC200~240V)30A 以下,20ms 以下 外部电源 DC24V300mA 无 绝缘电阻 AC 外部端子与 GR 端子间 20MΩ 以上(500VDC) DC 外部端子与 GR 端子间 20MΩ 以上(500VDC) 耐 电压 AC 外部端子与 GR 端子间 AC2300V50/60Hz1分 钟漏 电流5mA 以下 DC 外部端子与GR 端子间 AC1000V50/60Hz1分 钟漏 电流5mA 以下 抗 干 扰 性 IEC61000-4-4 标 准 2kV(电源线 ) 抗 震 动 JISC0041 标 准 10~57Hz 振 幅 0.075mm57~150Hz 加 速度9.8m/s2X、Y、Z 各 方 向 80 分 钟 (时 间 8分 钟 ×次 数10 次 =合 计 80 分 ) 抗 冲击 JISC0041 标 准 147m/s2X、Y、Z 各 方 向 3 次 使 用环 境温 度 0~55℃ 使 用环 境10~90% RH(不 结 露 ) 湿度 使用环境 无腐蚀性气体 保存环境温度 -20~75℃(电池除外) 电源保持时间 10ms 以上 2ms 以上...
