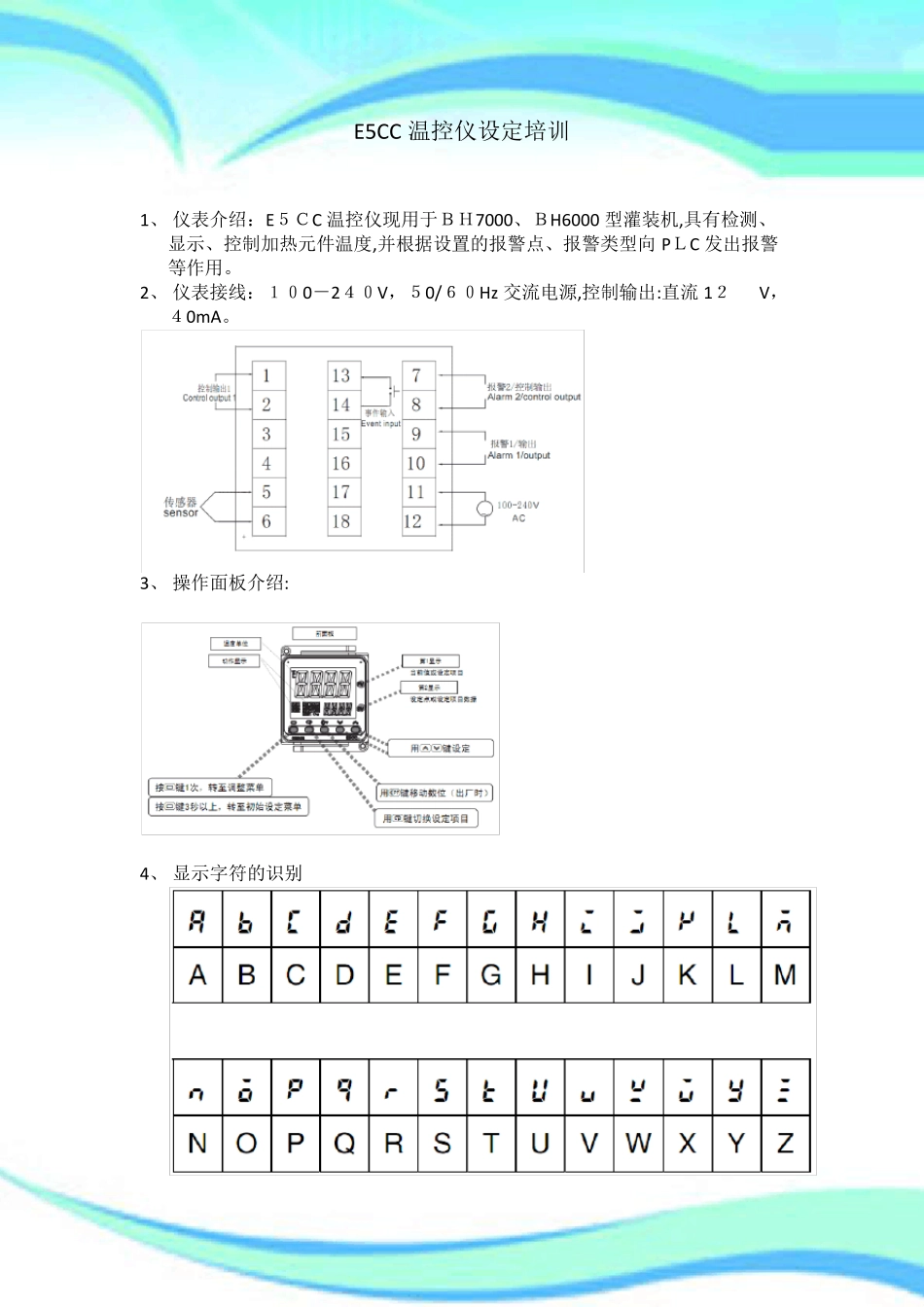

欧姆龙E5CC 温控仪设定 ———————————————————————————————— 作者: ———————————————————————————————— 日期: E5CC 温控仪设定培训 1、 仪表介绍:E5CC 温控仪现用于BH7000、BH6000 型灌装机,具有检测、显示、控制加热元件温度,并根据设置的报警点、报警类型向 PLC 发出报警等作用。 2、 仪表接线:100-240V,50/60Hz交流电源,控制输出:直流 12 V,40mA。 3、 操作面板介绍: 4、 显示字符的识别 5、基本设定流程: 6、 保护菜单设定流程: 操作/调整保护(0:不锁定,1:锁定调整菜单,2:仅可调整设定值,3:全部锁定) 初始设定/通信保护(0:不锁定,1:锁定高级菜单,2:全部锁定) 设定变更保护(调整时选 OFF,可以通过按键操作更改设置,之后选ON,可以通过按键操作更改设置,只能进入保护菜单) PF 键保护 仅限已更改的参数(仅显示默认值被变更的参数) 7、 调整菜单设定流程: AT 执行/取消(自整定 ,加热器工作时选 AT-1,整定结束自动关闭) 泄漏电流值1(监控),未用此功能,取默认 加热器断线监测 1 泄漏电流值1(监控),未用此功能,取默认 加热器短路监测 1(一定不能设为 0.0) Sp0 温度设定值0,仅用于 BH6000、BH7000 型灌装机主加热及双氧水加热。 SP1 温度设定值1,仅用于BH6000、BH7000 型灌装机主加热及双氧水加热。 PV 输入偏移量,取 0.0 PID 比例带,可通过 AT获得 PID 积分时间,可通过AT 获得 PID 微分时间,可通过AT 获得 8、 运行(操作)菜单设定流程: PV:显示当前值 SV:设定值 加热器电流值(监控),未用此功能,取默认 泄漏电流值 1(监控),未用此功能,取默认 运行/停止 报警 1 上限(部分机型没有) 报警1下限(部分机型没有) 报警 2 上限 报警 2 下限 报警2 上限(或下限)当报警类型选择上限(或下限)报警时显示,预杀菌,液压油均设为0 9、 初始菜单设定流程: 输入类型,铂电阻选0(液压油温控),热电耦选5(其他温控) 温度单位,选C(℃) SP(设定值)上限 SP(设定值)下限 控制类型,PID 控制或ON/OFF 控制(选PID 控制) 控制方式,标准控制或加热/制冷控制(选STND) 自整定,选ON 控制周期(加热时间),荐:0.5S 正向/反向运行,选OR-R(逆动作) 报警2 类型(0:无报警,1:偏离上下限报警,2:偏离上限报警,3、偏离...
