欧姆龙HostLink入门

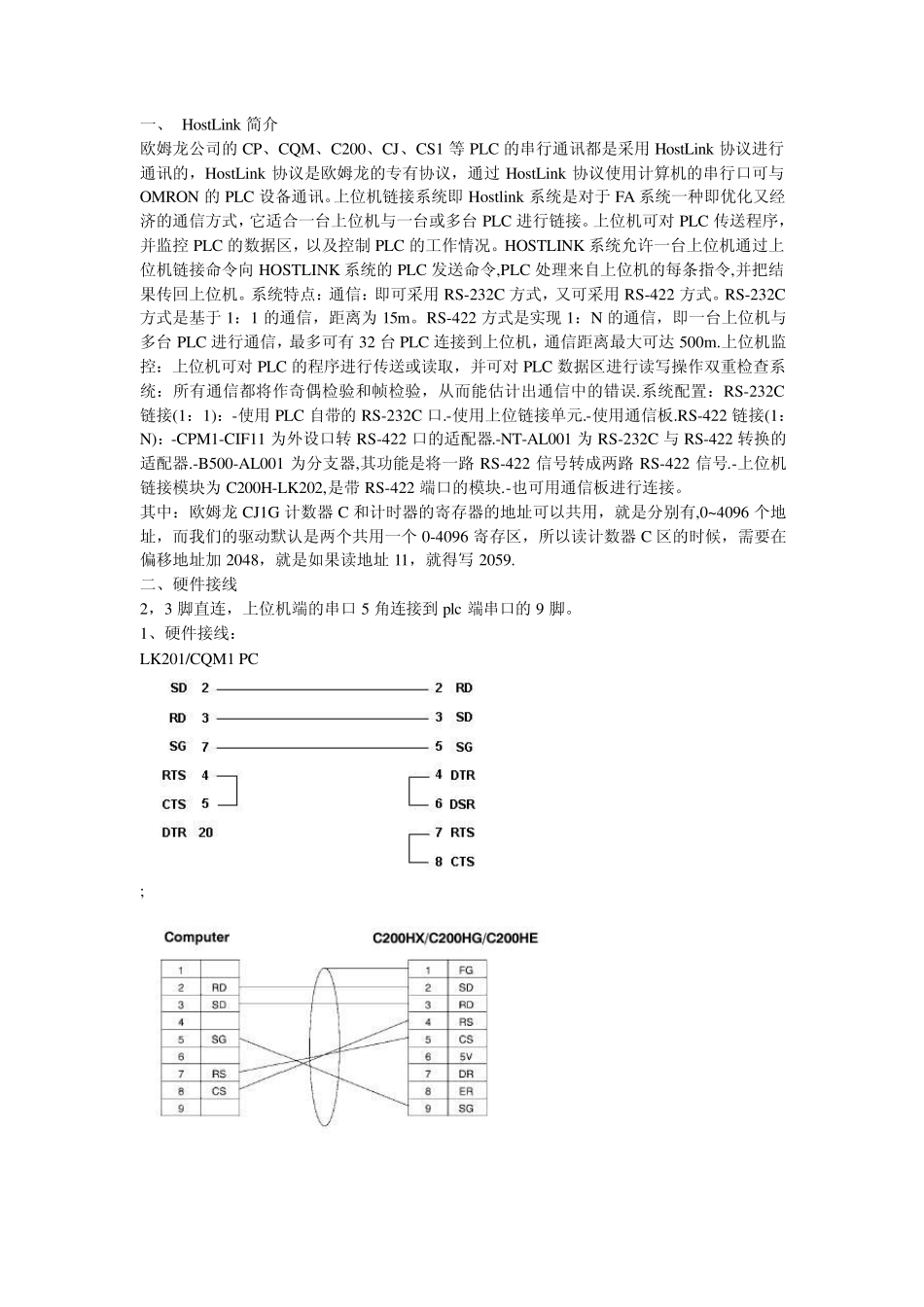

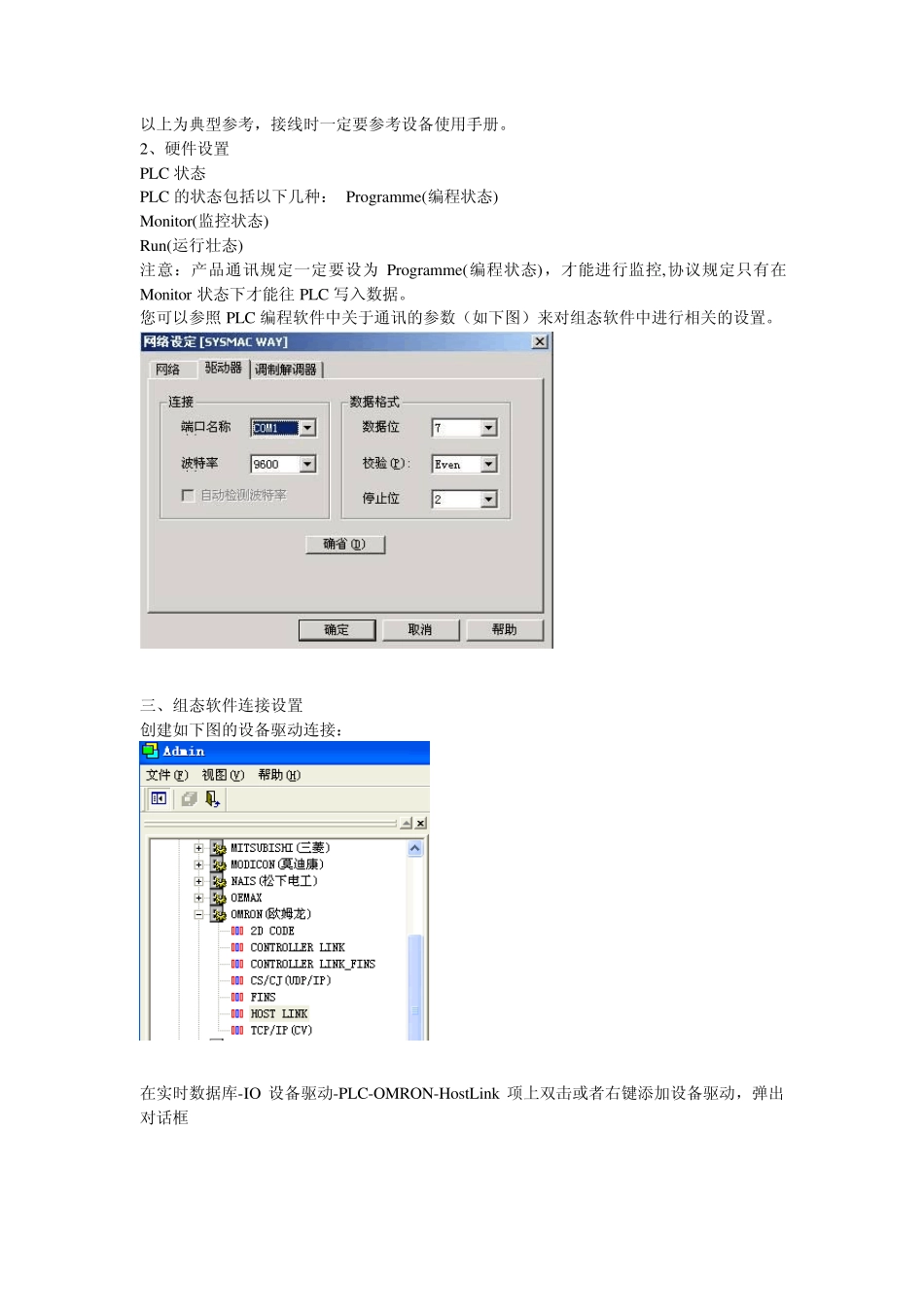

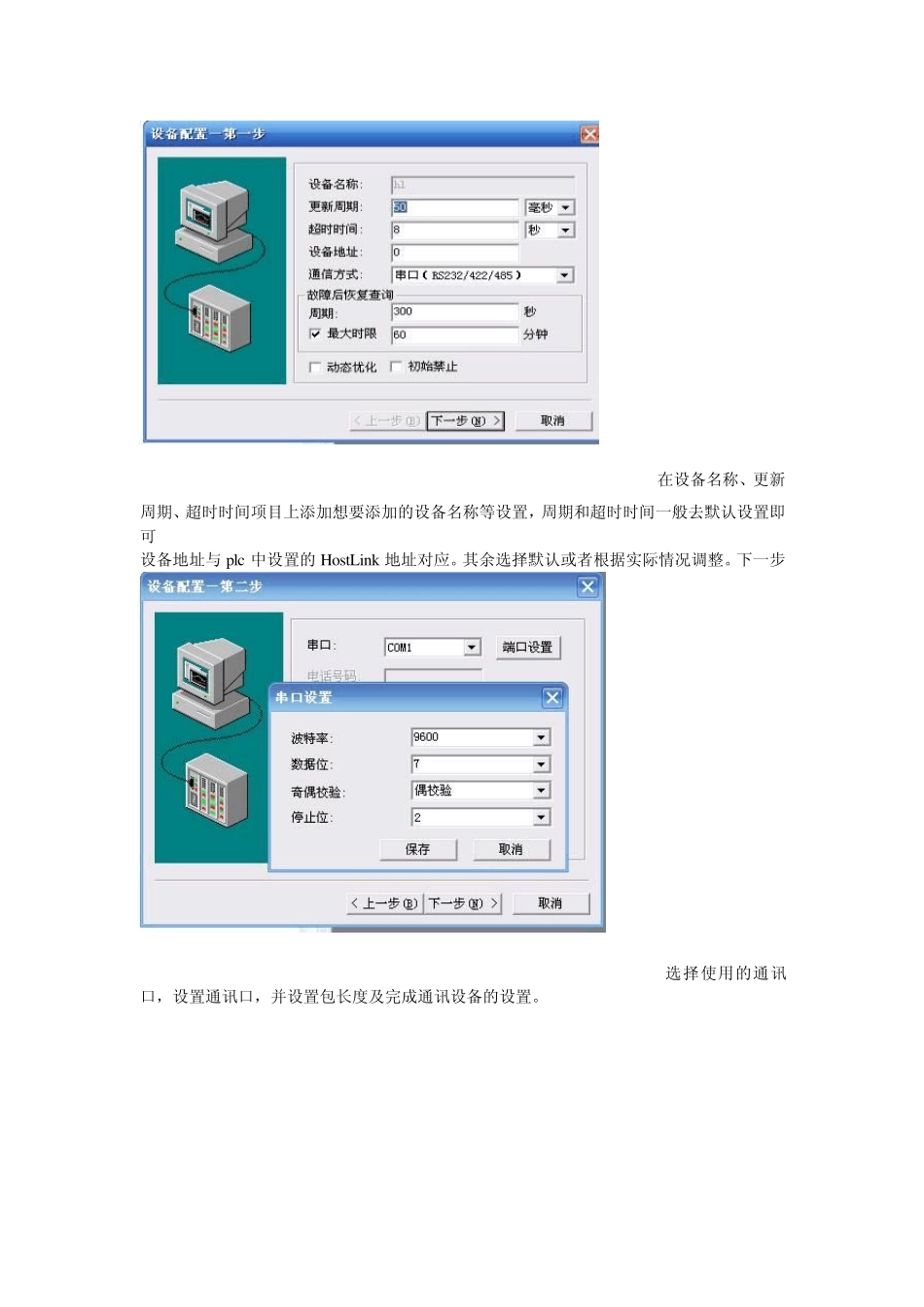

一、 HostLink 简介 欧姆龙公司的 CP、CQM、C200、CJ、CS1 等 PLC 的串行通讯都是采用 HostLink 协议进行通讯的，HostLink 协议是欧姆龙的专有协议，通过 HostLink 协议使用计算机的串行口可与OMRON 的 PLC 设备通讯。上位机链接系统即 Hostlink 系统是对于 FA 系统一种即优化又经济的通信方式，它适合一台上位机与一台或多台 PLC 进行链接。上位机可对 PLC 传送程序，并监控 PLC 的数据区，以及控制 PLC 的工作情况。HOSTLINK 系统允许一台上位机通过上位机链接命令向 HOSTLINK 系统的 PLC 发送命令,PLC 处理来自上位机的每条指令,并把结果传回上位机。系统特点：通信：即可采用 RS-232C 方式，又可采用 RS-422 方式。RS-232C方式是基于 1：1 的通信，距离为 15m。RS-422 方式是实现 1：N 的通信，即一台上位机与多台 PLC 进行通信，最多可有 32 台 PLC 连接到上位机，通信距离最大可达 500m.上位机监控：上位机可对 PLC 的程序进行传送或读取，并可对 PLC 数据区进行读写操作双重检查系统：所有通信都将作奇偶检验和帧检验，从而能估计出通信中的错误.系统配置：RS-232C链接(1：1)：-使用 PLC 自带的 RS-232C 口.-使用上位链接单元.-使用通信板.RS-422 链接(1：N)：-CPM1-CIF11 为外设口转 RS-422 口的适配器.-NT-AL001 为 RS-232C 与 RS-422 转换的适配器.-B500-AL001 为分支器,其功能是将一路 RS-422 信号转成两路 RS-422 信号.-上位机链接模块为 C200H-LK202,是带 RS-422 端口的模块.-也可用通信板进行连接。 其中：欧姆龙 CJ1G 计数器 C 和计时器的寄存器的地址可以共用，就是分别有,0~ 4096 个地址，而我们的驱动默认是两个共用一个 0-4096 寄存区，所以读计数器 C 区的时候，需要在偏移地址加 2048，就是如果读地址 11，就得写 2059. 二、硬件接线 2，3 脚直连，上位机端的串口 5 角连接到 plc 端串口的 9 脚。 1、硬件接线： LK201/CQM1 PC ; 以上为典型参考，接线时一定要参考设备使用手册。 2、硬件设置 PLC 状态 PLC 的状态包括以下几种： Programme(编程状态) Monitor(监控状态) Ru n(运行壮态) 注意：产品通讯规定一定要设为Programme(编程状态)，才能进行监控,协议规定只有在Monitor 状态下才能往 PLC 写入数据。 您可以参照 PLC 编程软件中关于通讯的参数（如下图）来对组态软件中进行相关的设置。 三...
