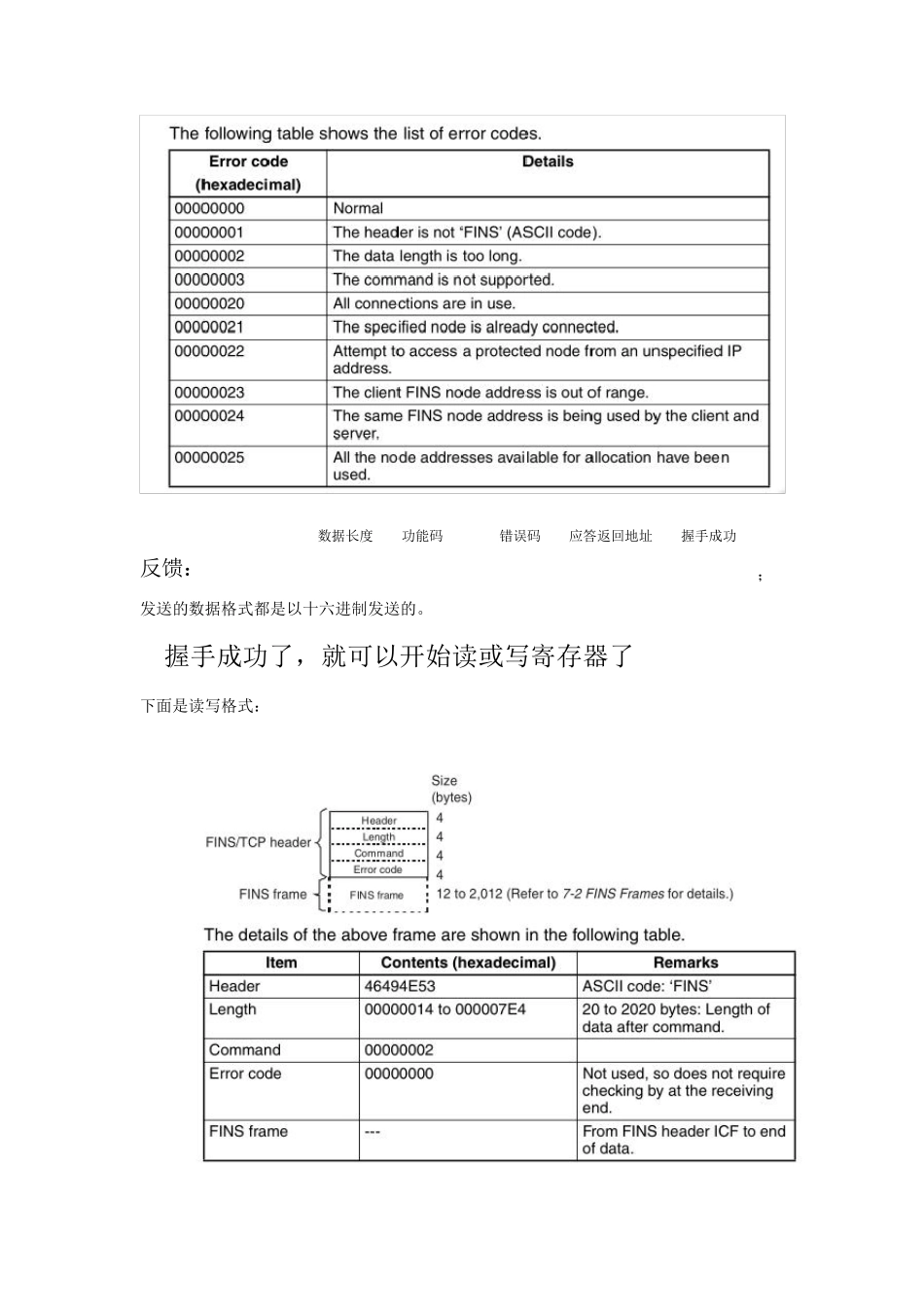

前几天工作需要学习了一下欧姆龙TCP通讯协议。专注了几天吧，现在总结一下，顺便和大家分享一下欧姆龙plcTCP通讯协议和注意要点，我用的那款 PLC是 NJ501-1300，我也不清楚欧姆龙别的系列 PLC通讯协议有没有区别，我觉得大体应该差不多了吧！朋友们有条件可以试试哈。我电脑是建立客户端的，plc做位服务器。这样做有个弊端，每次通讯失败就要重新连接。TCP通讯有个特点每次通讯前都要先握手，握手成功后才可以发数据。因为以前没有接触过，不懂，在上面打了好多圈圈，不管是复制别人的通讯格式还是手抄，都通讯失败。还有一点就是找的通讯手册全是英文的，实在是有点心有余而力不足的感觉。所以作为新接触TCP通讯协议的朋友一定要注意这点。下面我们来介绍一下通讯协议，分两部分：1.FINS节点地址数据发送（客户端->服务器）握手命令发送握手格式：上面是从手册上摘的握手格式。下面我们具体分析一下：FINS(包头)数据长度功能码错误码末位 IP地址发送：46494E530000000C000000000000000000000002（本机 IP地址末位为02）。ABCDEA: FINS命令（固定包头）B: 数据长度=从功能码数起至数据结尾（以字节为单位，一个字节占用两位 ）C: 功能码分为00000000：客户端服务端00000001：服务端客户端00000002：FINS贞发送命令00000003：FINS贞发送错误通知命令00000006：确立通信连接D:错误码分为00000000：为正常00000001：数据头不是FINS或ASCII格式00000002：数据长度过长00000003：命令（C功能码）错误00000020：连接/通信被占用E:000000C7为本机IP地址末位（十六进制表示），如PLC为客户端：192.168.250.1本机IPC（服务器）IP:192.168.250.02。再重申一遍，发数据前一定要先发握手数据。下面是plc应答反馈的内容：握手反馈格式：下面是错误码，也可以看看：FINS数据长度功能码错误码应答返回地址握手成功反馈：46494E530000001000000001000000000000000200000001；发送的数据格式都是以十六进制发送的。2.握手成功了，就可以开始读或写寄存器了下面是读写格式：1.如读DM0开始的2个通道：FINS包头数据长度功能码错误码发送FINS帧格式读取码发送：46494E530000001A0000000200000000800002000100000200FF0101读DM区（功能码）起首地址个数820000000002注：01为 PLC的IP地址 ；02为本机的IP地址字起首地址位起首地址FINS包头数据长度功能码错误码应答 FINS帧格式读取码返回：46494E530000001A000000020000000C00002000200000100FF0101接收正常接...
