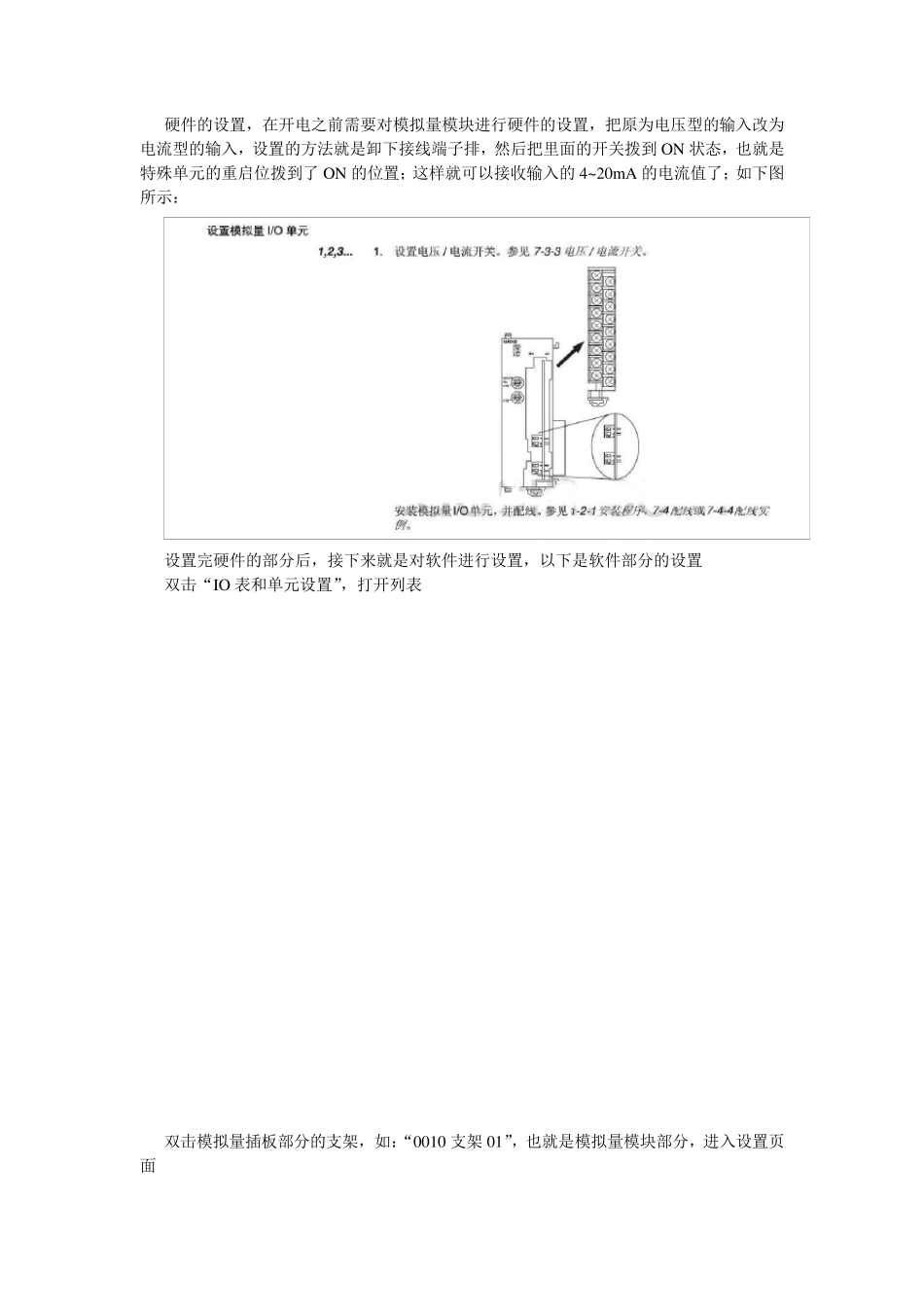

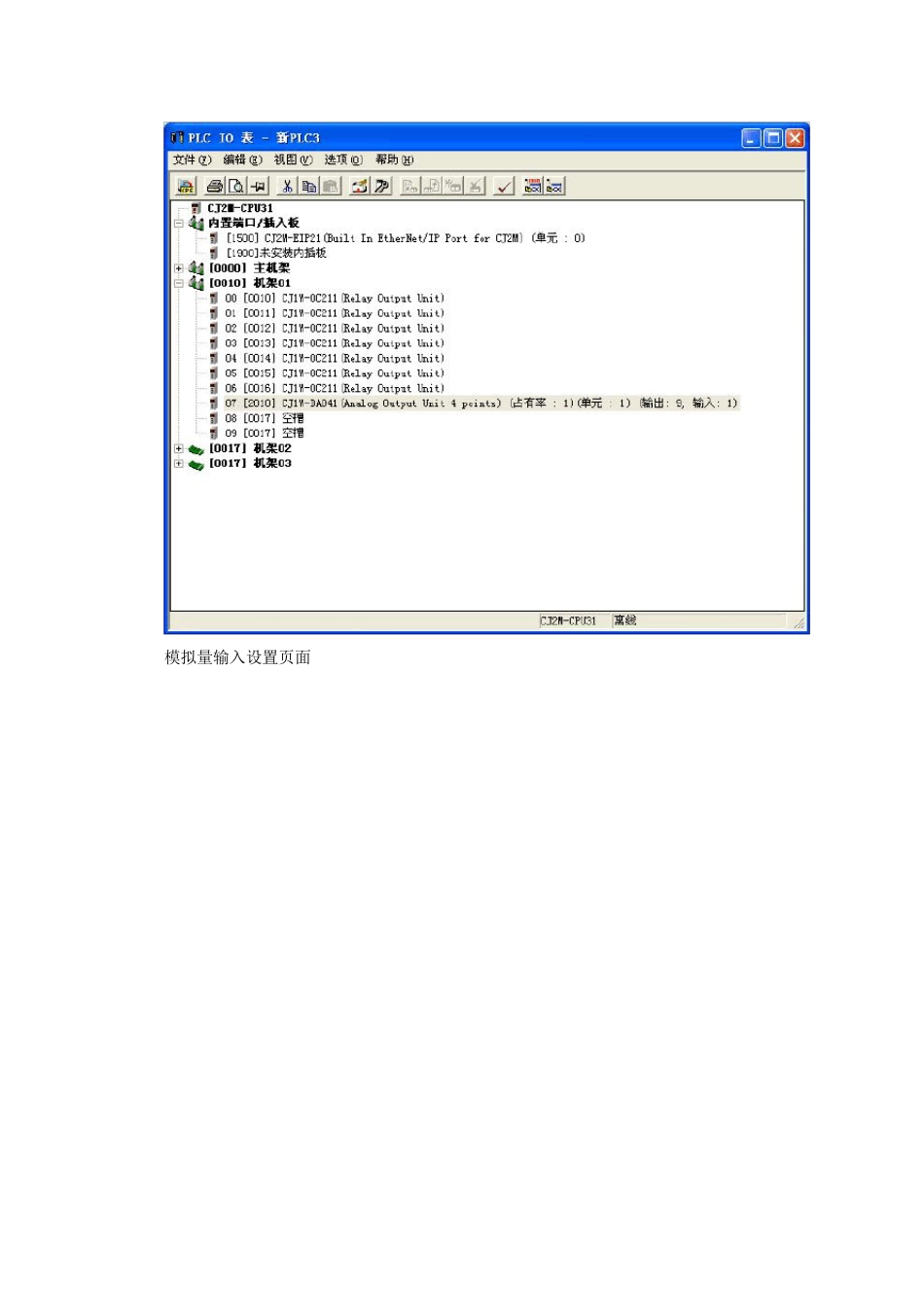

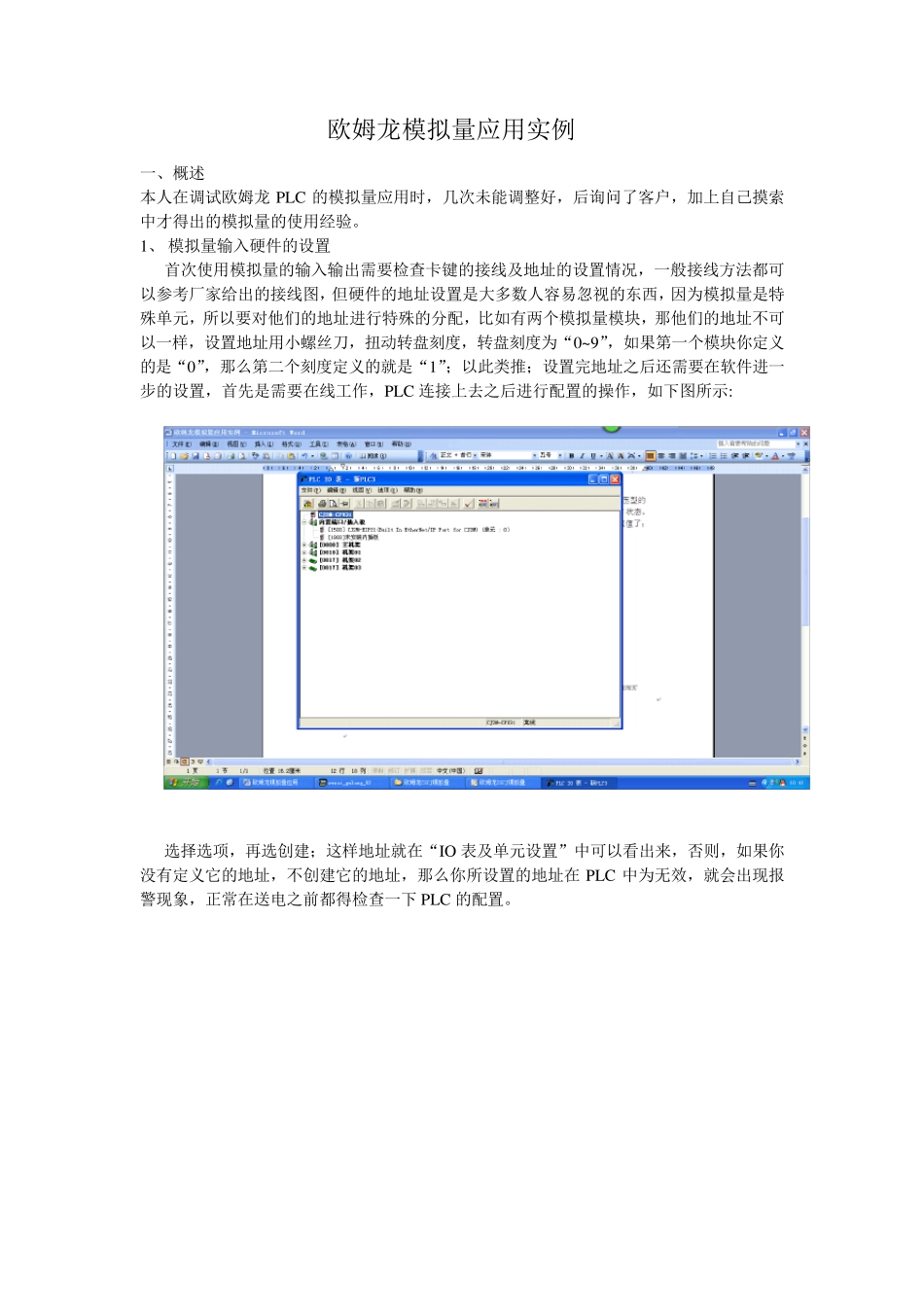

欧姆龙模拟量应用实例 一、概述 本人在调试欧姆龙PLC 的模拟量应用时，几次未能调整好，后询问了客户，加上自己摸索中才得出的模拟量的使用经验。 1、 模拟量输入硬件的设置 首次使用模拟量的输入输出需要检查卡键的接线及地址的设置情况，一般接线方法都可以参考厂家给出的接线图，但硬件的地址设置是大多数人容易忽视的东西，因为模拟量是特殊单元，所以要对他们的地址进行特殊的分配，比如有两个模拟量模块，那他们的地址不可以一样，设置地址用小螺丝刀，扭动转盘刻度，转盘刻度为“0~9”，如果第一个模块你定义的是“0”，那么第二个刻度定义的就是“1”；以此类推；设置完地址之后还需要在软件进一步的设置，首先是需要在线工作，PLC 连接上去之后进行配置的操作，如下图所示: 选择选项，再选创建；这样地址就在“IO 表及单元设置”中可以看出来，否则，如果你没有定义它的地址，不创建它的地址，那么你所设置的地址在PLC 中为无效，就会出现报警现象，正常在送电之前都得检查一下 PLC 的配置。 硬件的设置，在开电之前需要对模拟量模块进行硬件的设置，把原为电压型的输入改为电流型的输入，设置的方法就是卸下接线端子排，然后把里面的开关拨到ON 状态，也就是特殊单元的重启位拨到了ON 的位置；这样就可以接收输入的4~20mA 的电流值了；如下图所示： 设置完硬件的部分后，接下来就是对软件进行设置，以下是软件部分的设置 双击“IO 表和单元设置”，打开列表 双击模拟量插板部分的支架，如：“0010 支架 01”，也就是模拟量模块部分，进入设置页面 模拟量输入设置页面 设置输入使能端，把设定值原为disable，设置为Enable，把range setting 设置为1-5V/4-20mA 的值，然后就再软件进行编程就可以完成了； 以下是模拟量输出的软件设置部分，方法和模拟量输入的方法是一样的，只是多了几项设置而已。特别注意的是分辨率的设置，一般欧姆龙的分辨率设置为4000； 完成以上的设置之后接下来就是软件的编程，最后是软件的编程，正常软件的编程分为几部分： 1、 模拟量的滤波部分如下图 范围只有在 0~4000 的分辨率的信号范围才能读取； 再就是浮点数的转换过程； 最好是做个均值算法，再四舍五入的算法 经过以上的处理就可以输入了，程序还未对均值进行处理，变化率很小的话就可以不用均值处理，变化率大的话就要对均值进行处理。 如果是模拟量输出的话还要对使能端进行写入，否则将模拟量输出将不起作用...
