欧姆龙编程器的使用手册

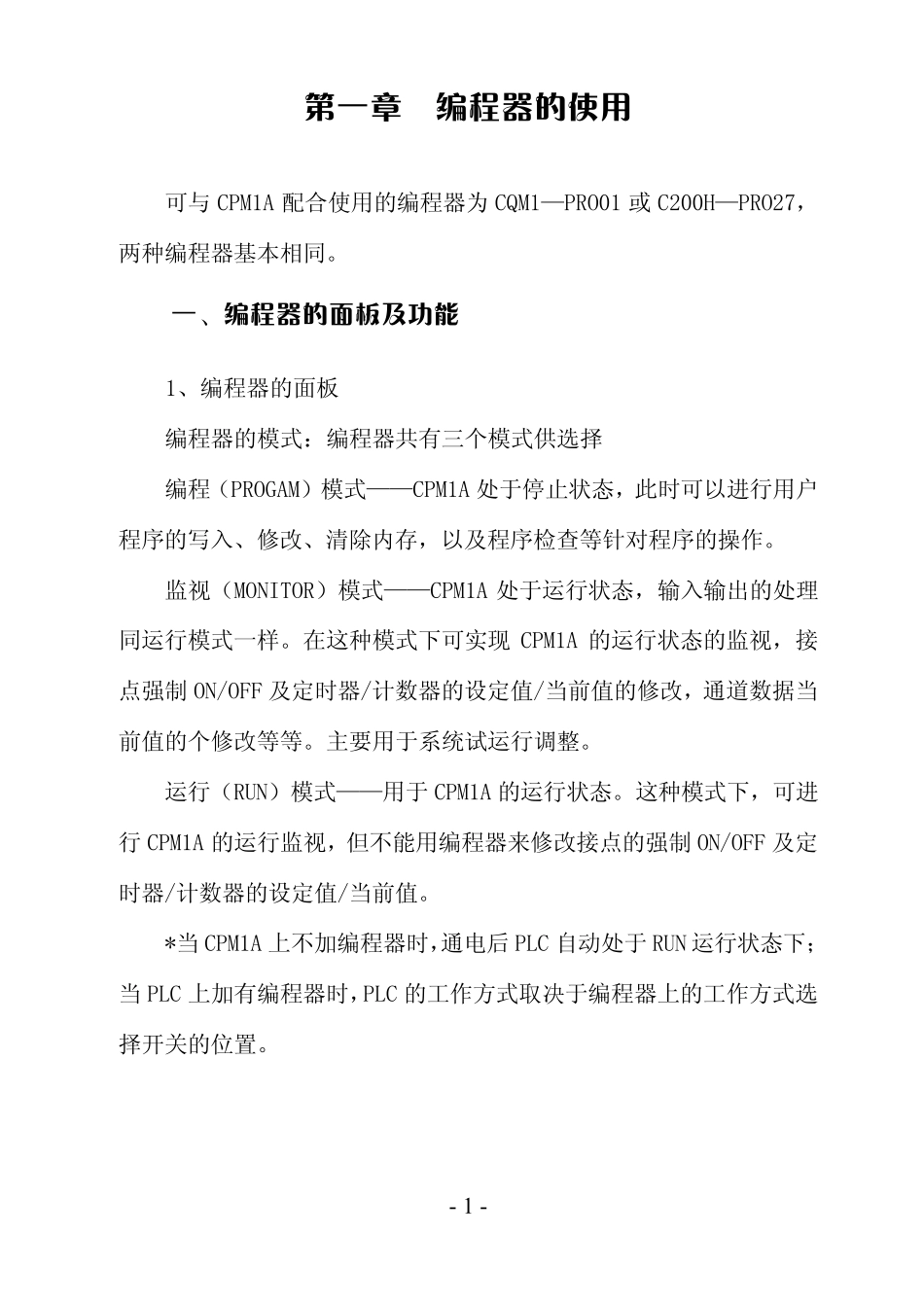

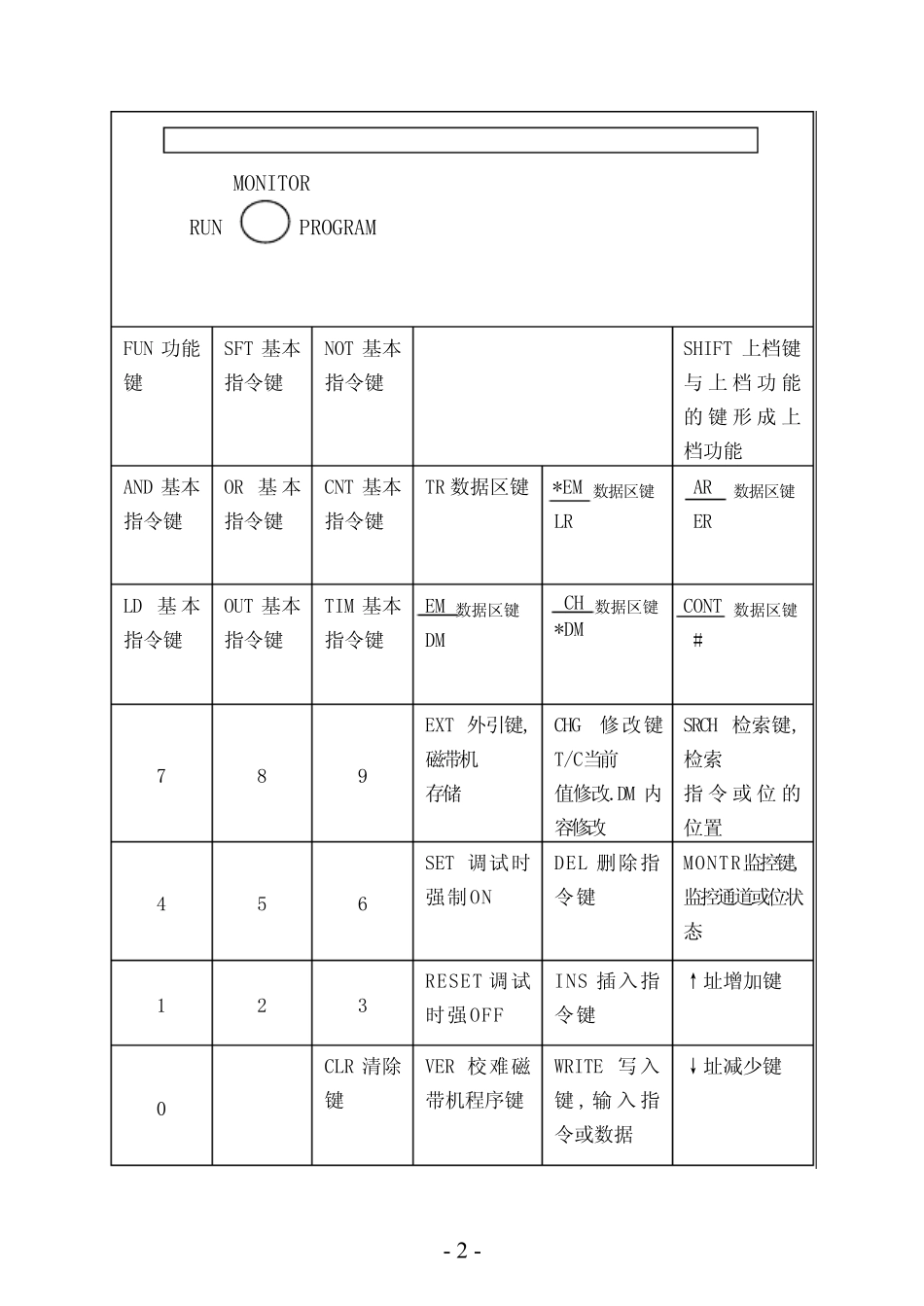

二 、 编 程 器 的 使 用 … … … … … … … … … … … … … … … … … … … … … … 4 一 、 编 程 器 的 面 板 及 功 能 … … … … … … … … … … … … … … … … … … 1 2、 编 程 器 的 功 能 … … … … … … … … … … … … … … … … … … … … … … … 3 1、 编 程 器 的 面 板 … … … … … … … … … … … … … … … … … … … … … … … 2 目 录 第一章 编程器的使用 - 1 - 第一章 编程器的使用 可与 CPM1A 配合使用的编程器为 CQM1—PRO01 或 C200H—PRO27，两种编程器基本相同。 一、编程器的面板及功能 1、编程器的面板 编程器的模式：编程器共有三个模式供选择 编程（PROGAM）模式——CPM1A 处于停止状态，此时可以进行用户程序的写入、修改、清除内存，以及程序检查等针对程序的操作。 监视（MONITOR）模式——CPM1A 处于运行状态，输入输出的处理同运行模式一样。在这种模式下可实现 CPM1A 的运行状态的监视，接点强制 ON/OFF 及定时器/计数器的设定值/当前值的修改，通道数据当前值的个修改等等。主要用于系统试运行调整。 运行（RUN）模式——用于 CPM1A 的运行状态。这种模式下，可进行 CPM1A 的运行监视，但不能用编程器来修改接点的强制 ON/OFF 及定时器/计数器的设定值/当前值。 *当 CPM1A 上不加编程器时，通电后 PLC 自动处于 RUN 运行状态下；当 PLC 上加有编程器时，PLC 的工作方式取决于编程器上的工作方式选择开关的位置。 - 2 - MONITOR RUN PROGRAM FUN 功能键 SFT 基本指令键 NOT 基本指令键 SHIFT 上档键与 上 档 功 能的 键 形 成 上档功能 AND 基本指令键 OR 基 本指令键 CNT 基本指令键 TR 数据区键 *EM 数据区键 LR AR 数据区键 ER LD 基 本指令键 OUT 基本指令键 TIM 基本指令键 EM 数据区键 DM CH 数据区键 *DM CONT 数据区键 # 7 8 9 EXT 外引键,磁带机 存储 CHG修改键T/C当前 值修改.DM 内容修改 SRCH 检索键,检索 指 令 或 位 的位置 4 5 6 SET 调试时强制ON DEL 删除指令键 MONTR监控键,监控通道或位状态 1 2 3 RESET 调试时强OFF INS 插入指令键 ↑址增加键 0 CLR 清除键 VER 校难磁...
