欧陆SSD590直流调速器中英文对照报警说明

欧陆SSD590直流调速器中英文对照报警说明_第1页
1/6
欧陆SSD590直流调速器中英文对照报警说明_第2页
2/6
欧陆SSD590直流调速器中英文对照报警说明_第3页
3/6

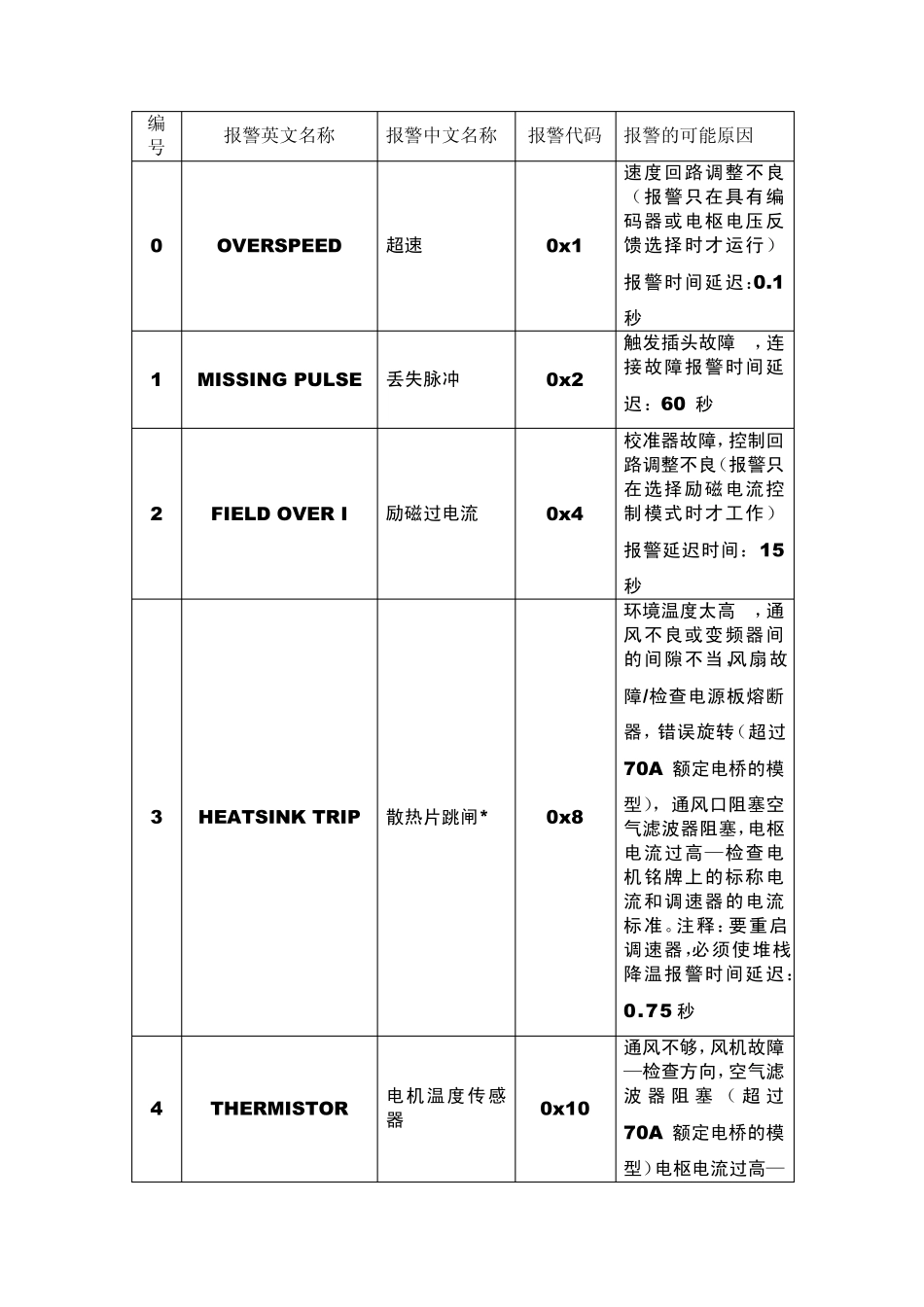

编号 报警英文名称 报警中文名称 报警代码 报警的可能原因 0 OVERSPEED 超速 0x1 速度回路调整不良(报警只在具有编码器或电枢电压反馈选择时才运行) 报警时间延迟:0.1 秒 1 MISSING PULSE 丢失脉冲 0x2 触发插头故障 ,连接故障报警时间延迟:60 秒 2 FIELD OVER I 励磁过电流 0x4 校准器故障,控制回路调整不良(报警只在选择励磁电流控制模式时才工作) 报警延迟时间:15 秒 3 HEATSINK TRIP 散热片跳闸* 0x8 环境温度太高 ,通风不良或变频器间的间隙不当,风扇故障/检查电源板熔断器,错误旋转(超过70A 额定电桥的模型),通风口阻塞空气滤波器阻塞,电枢电流过高—检查电机铭牌上的标称电流和调速器的电流标准。注释:要重启调速器,必须使堆栈降温报警时间延迟:0.75 秒 4 THERMISTOR 电机温度传感器 0x10 通风不够,风机故障—检查方向,空气滤波器阻塞(超过70A 额定电桥的模型)电枢电流过高—检查铭牌上的标称电枢电流和电流标准 注释:要重启调速器,必须使电机降温.报警延迟时间:1.5 秒 5 OVERVOLTS (VA) 过电压(VA) 0x20 电枢连接松弛,励磁电压调整不良,励磁电流回路调整不良,弱磁反电动势回路调整不良,速度回路调整不良,报警延迟时间:1.5 秒 6 SPEED FEEDBACK 速度反馈 0x40 模拟测速器反馈极性不正确(端子G3 和G4),编码器符号参数极性不正确电线有连接,包括光纤,测速发电机故障,测速发电机耦合故障或电枢输出端保险熔断、测速电机到测速板之间的链接线断开或接地,报警延迟时间:0.4 秒 7 ENCODER FAILED 编码器故障 0x80 速度反馈选择参数已经设定到编码器但选项编码面板没有安装 当使用时,检查光纤的损坏,弯曲半径,操作长度—参阅微型测速器手册检查电缆和编码器的连接 8 FIELD FAILED 励磁故障 0x100 打开电路上电机的励磁—检查连接并测定励磁阻抗,励磁控制器运行错误 当交流电源馈给随车励磁调节器时,检查FLI和FL2 连接的线对线电压(而不是线对零)--L1 到FL1,L2 到 FL2。注意三相供电必须满足于主要同步目的。对于没有励磁供应要求的负载(即永磁铁 电机), 设 定FIELD ENABLE(励磁启用)参数到DISABLE(禁用)以停止报警。报警延迟时间:0.75 秒 9 3 PHASE FAILED 三相故障* 0x200 供电全面故障,或三相供电的相丢失(在大多数情况下是这样)—检查控制器的供电,检查高速晶闸管堆栈保护熔断器,检...
