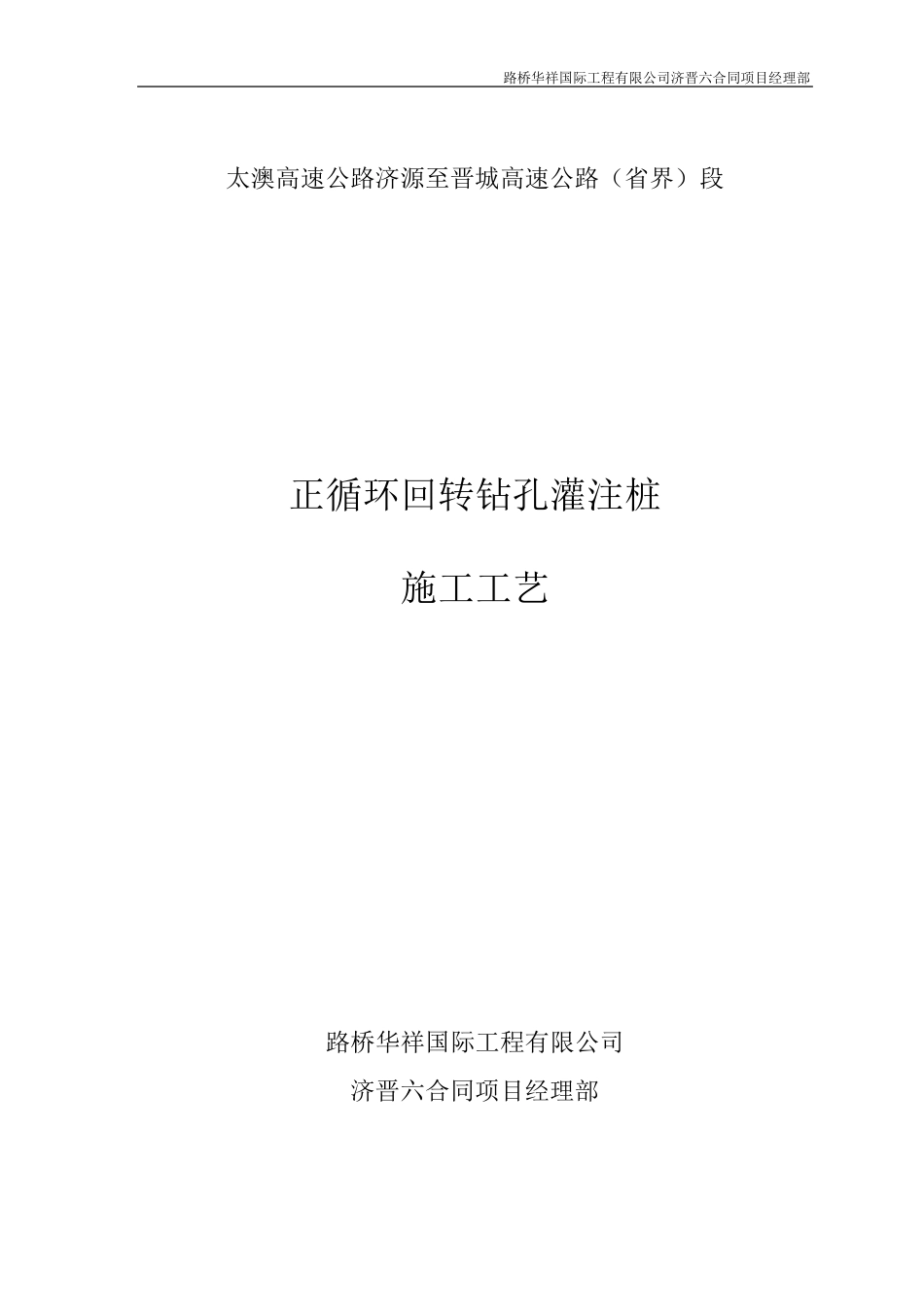

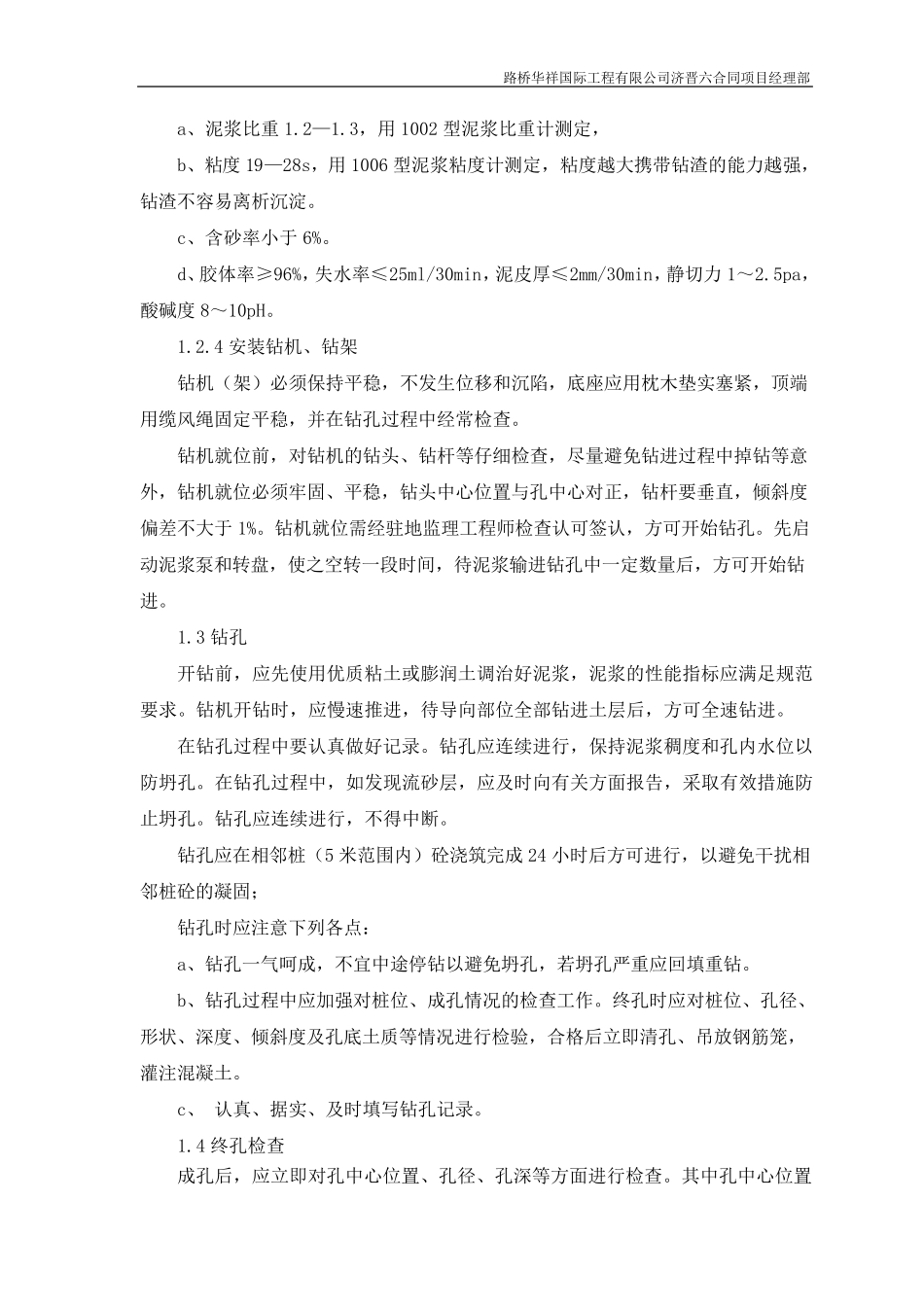

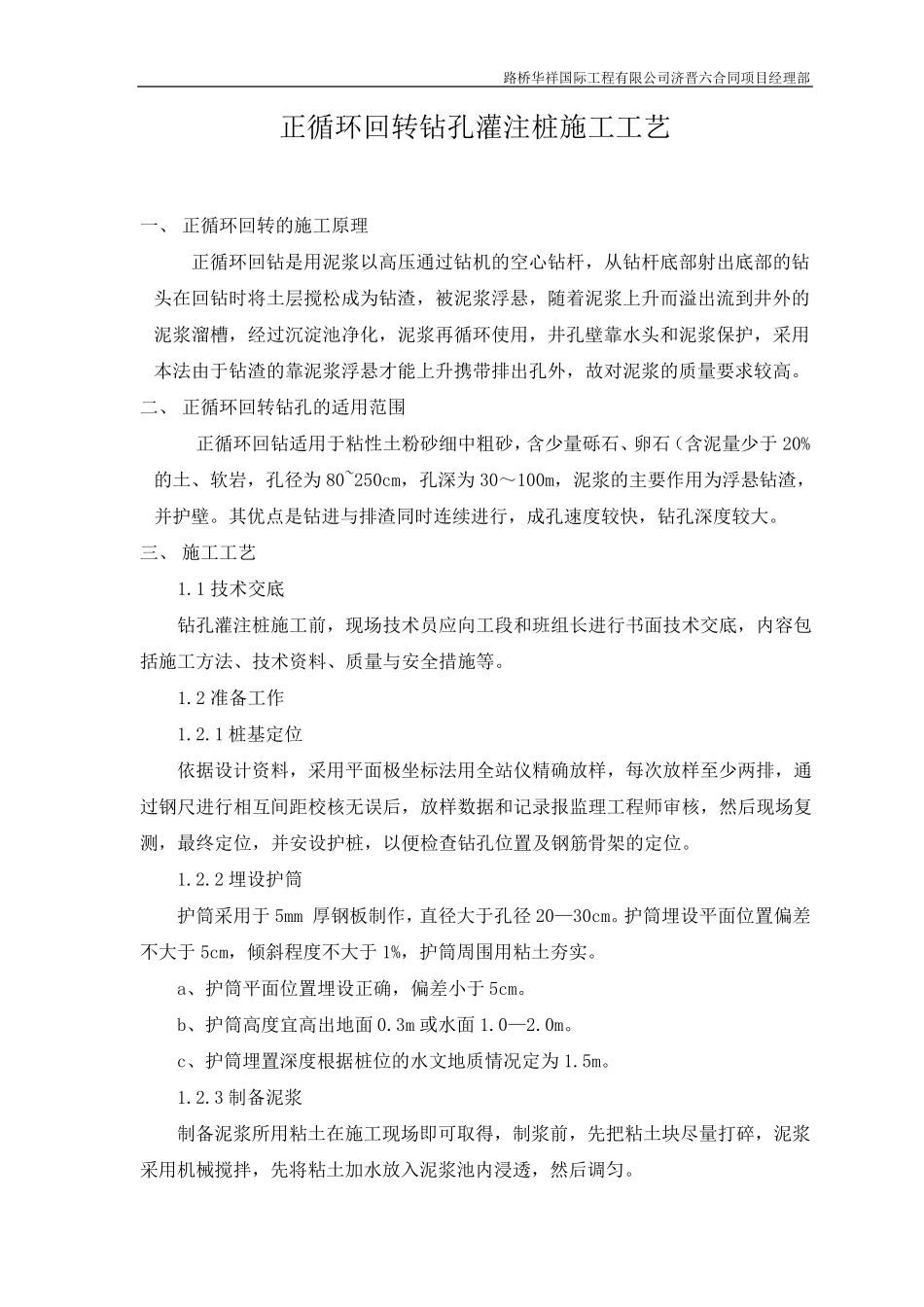

路桥华祥国际工程有限公司济晋六合同项目经理部 太澳高速公路济源至晋城高速公路（省界）段 正循环回转钻孔灌注桩 施工工艺 路桥华祥国际工程有限公司 济晋六合同项目经理部 路 桥 华 祥 国 际 工 程 有 限 公 司 济 晋 六 合 同 项 目 经 理 部 正 循 环 回 转 钻 孔 灌 注 桩 施 工 工 艺 一 、 正 循 环 回 转 的 施 工 原 理 正 循 环 回 钻 是 用 泥 浆 以 高 压 通 过 钻 机 的 空 心 钻 杆 ， 从 钻 杆 底 部 射 出 底 部 的 钻头 在 回 钻 时 将 土 层 搅 松 成 为 钻 渣 ， 被 泥 浆 浮 悬 ， 随 着 泥 浆 上 升 而 溢 出 流 到 井 外 的泥 浆 溜 槽 ， 经 过 沉 淀 池 净 化 ， 泥 浆 再 循 环 使 用 ， 井 孔 壁 靠 水 头 和 泥 浆 保 护 ， 采 用本 法 由 于 钻 渣 的 靠 泥 浆 浮 悬 才 能 上 升 携 带 排 出 孔 外 ， 故 对 泥 浆 的 质 量 要 求 较 高 。 二 、 正 循 环 回 转 钻 孔 的 适 用 范 围 正 循 环 回 钻 适 用 于 粘 性 土 粉 砂 细 中 粗 砂 ， 含 少 量 砾 石 、 卵石 （含 泥 量 少 于 20%的 土 、 软岩， 孔 径为 80~250cm， 孔 深为 30～100m， 泥 浆 的 主要 作用 为 浮 悬 钻 渣 ，并护 壁 。 其优点是 钻 进与排 渣 同 时 连续进行， 成 孔 速度较 快， 钻 孔 深度较 大。 三、 施 工 工 艺 1.1 技术交底 钻 孔 灌 注 桩 施 工 前， 现场技术员应向工 段和 班组长进行书面技术交底 ， 内容包括施 工 方法 、 技术资料、 质 量 与安全措施 等。 1.2 准备工 作 1.2.1 桩 基定位 依据设计资料， 采 用 平面极坐标法 用 全站仪精确放样， 每次放样至少 两排 ， 通过 钢尺进行相互间距校核无误后， 放样数据和 记录报监理 工 程 师审核， 然后现场复测， 最终定位， 并安设护 桩 ， 以 便检查钻 孔 位置及钢筋骨架的 定位。 1.2.2 埋设护 筒 护 筒采 用 于 5mm 厚钢板制作， 直径大于 孔 径20—30cm。 护 筒埋设平面位置偏差不大于 5cm， 倾斜程 度不大于 1%， 护 筒周围 用 粘 土 夯实。 a、 护 筒平面位置埋设正 确， 偏差小于...
