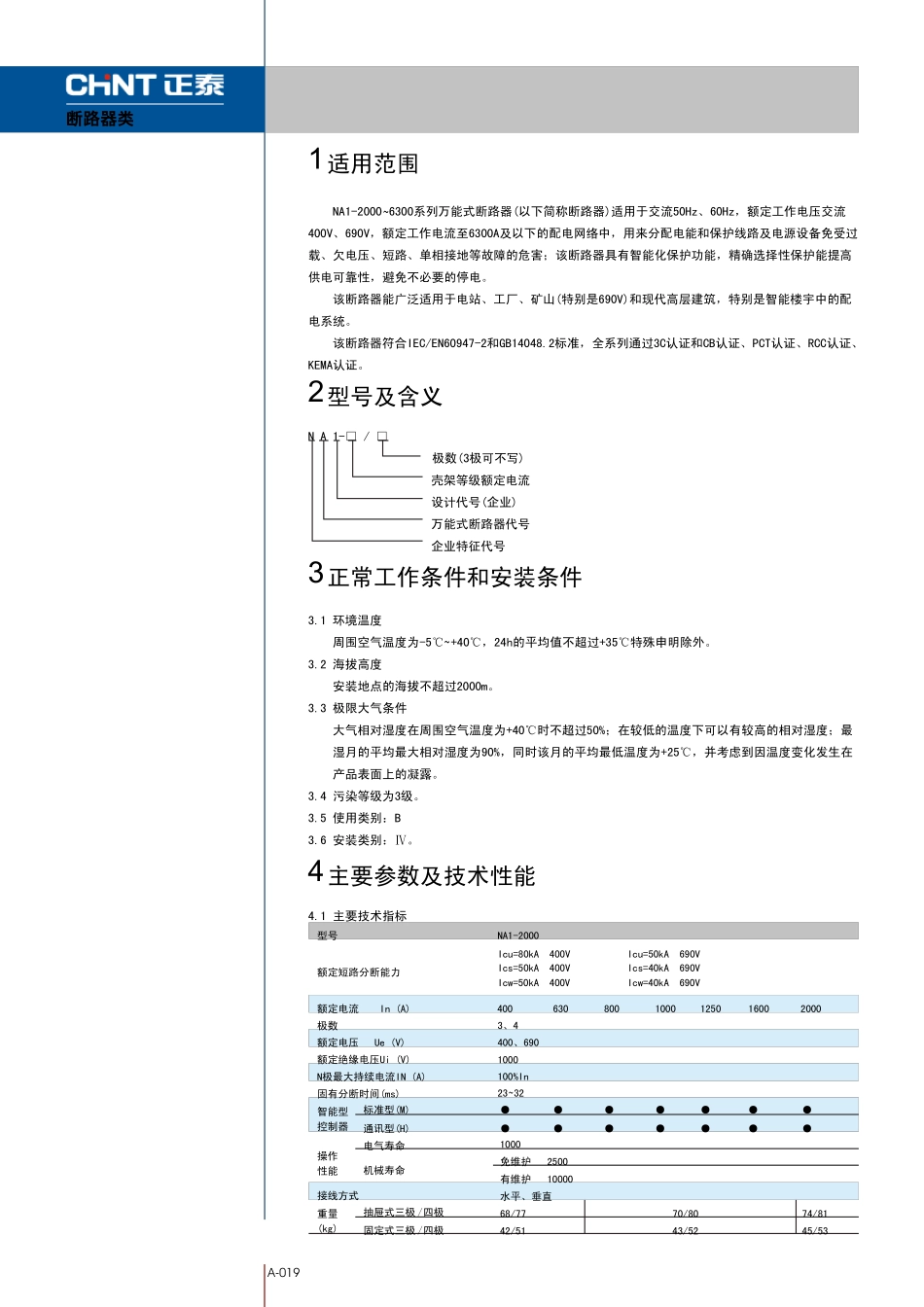

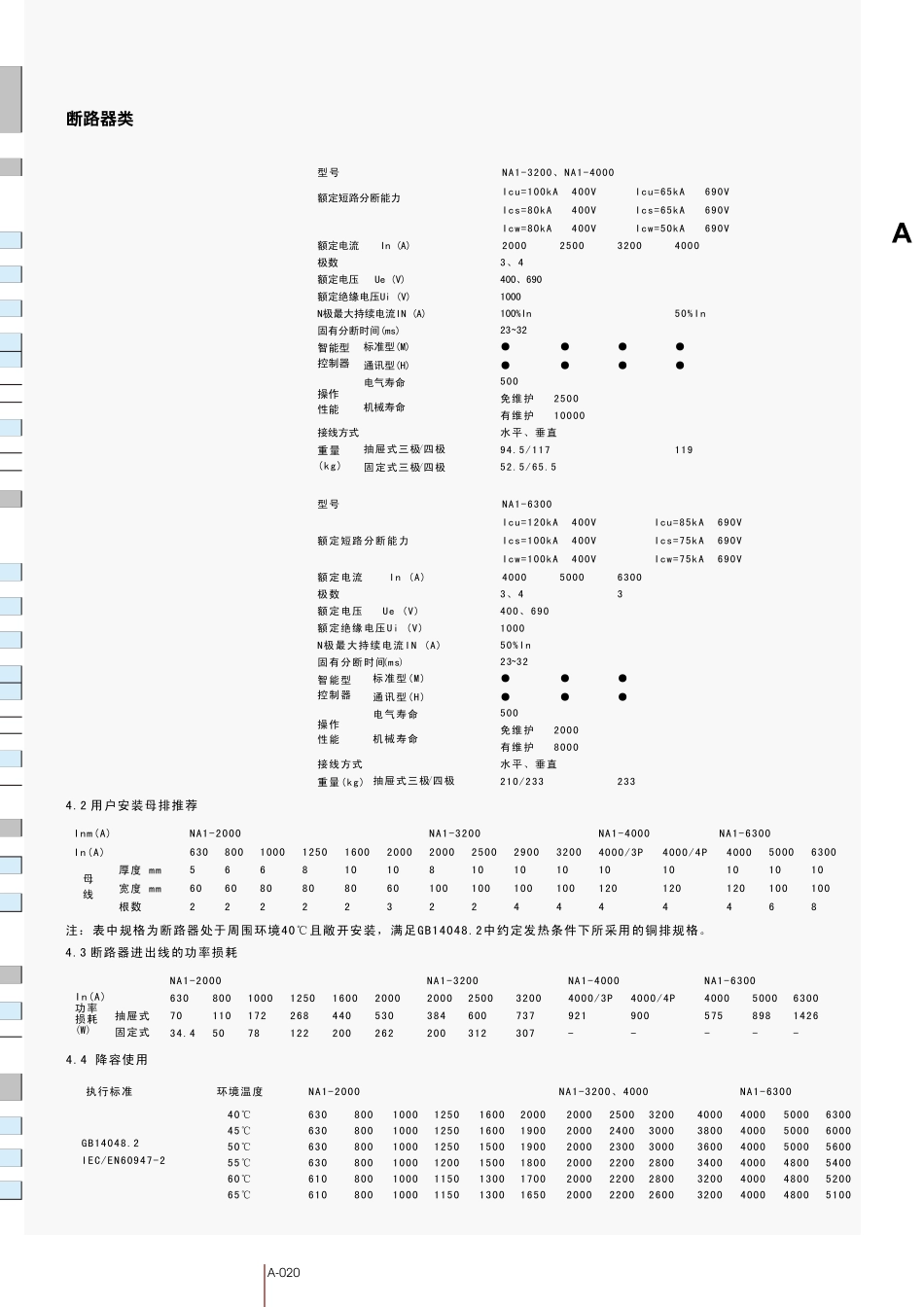

断路器类A-017A-018断路器类ANA1(Inm=2000 6300)系 列 智 能 型 万 能 式 断 路 器~1抽 屉 式 断 路 器2345678910111213141516安 装 板12345678910111213141516固 定 式 断 路 器智 能 控 制 器操 作 机 构辅 助 触 头钥 匙 锁灭 弧 室二 次 插 接 件钢 缆 连 锁杠 杆 连 锁分 励 脱 扣 器闭 合 电 磁 铁欠 电 压 脱 扣 器电 动 储 能 机 构摇 手 柄NA1-2000~6300智 能 型 万 能 式 断 路 器断路器类A-019适 用 范 围型 号 及 含 义正 常 工 作 条 件 和 安 装 条 件 NA1-2000 6300系 列 万 能 式 断 路 器 (以 下 简 称 断 路 器 )适 用 于 交 流 50Hz、 60Hz， 额 定 工 作 电 压 交 流~400V、 690V， 额 定 工 作 电 流 至 6300A及 以 下 的 配 电 网 络 中 ， 用 来 分 配 电 能 和 保 护 线 路 及 电 源 设 备 免 受 过载 、 欠 电 压 、 短 路 、 单 相 接 地 等 故 障 的 危 害 ； 该 断 路 器 具 有 智 能 化 保 护 功 能 ， 精 确 选 择 性 保 护 能 提 高供 电 可 靠 性 ， 避 免 不 必 要 的 停 电 。 该 断 路 器 能 广 泛 适 用 于 电 站 、 工 厂 、 矿 山 (特 别 是 690V)和 现 代 高 层 建 筑 ， 特 别 是 智 能 楼 宇 中 的 配电 系 统 。 该 断 路 器 符 合 IEC/EN60947-2和 GB14048.2标 准 ， 全 系 列 通 过 3C认 证 和 CB认 证 、 PCT认 证 、 RCC认 证 、KEMA认 证 。123N A 1-□ / □ 极 数 (3极 可 不 写 ) 壳 架 等 级 额 定 电 流 设 计 代 号 (企 业 ) 万 能 式 断 路 器 代 号 企 业 特 征 代 号主 要 参数 及 技术性 能4NA1-2000Icu=80kA 400V Icu=50kA 690VIcs=50kA 400V Ics=40kA 690VIcw=50kA 400V Icw=40kA 690V额 定 短 路 分 断 能 力额 定 电 流 In (A)极 数额 定 电 压 Ue (V)额 定 绝缘电 压 Ui (V)N极 最大持续电 流 IN (A)固有 分 断 时间(ms)智 能 型控制器操作性 能标 准 型 (M)通 讯型 (H)电 气寿命机械寿命3、 4400、 6901000100%In23 32~接 线 方式 400 630 800 1000 1250 1600...
