正负误差棒画法

正负误差棒画法_第1页
1/10
正负误差棒画法_第2页
2/10
正负误差棒画法_第3页
3/10

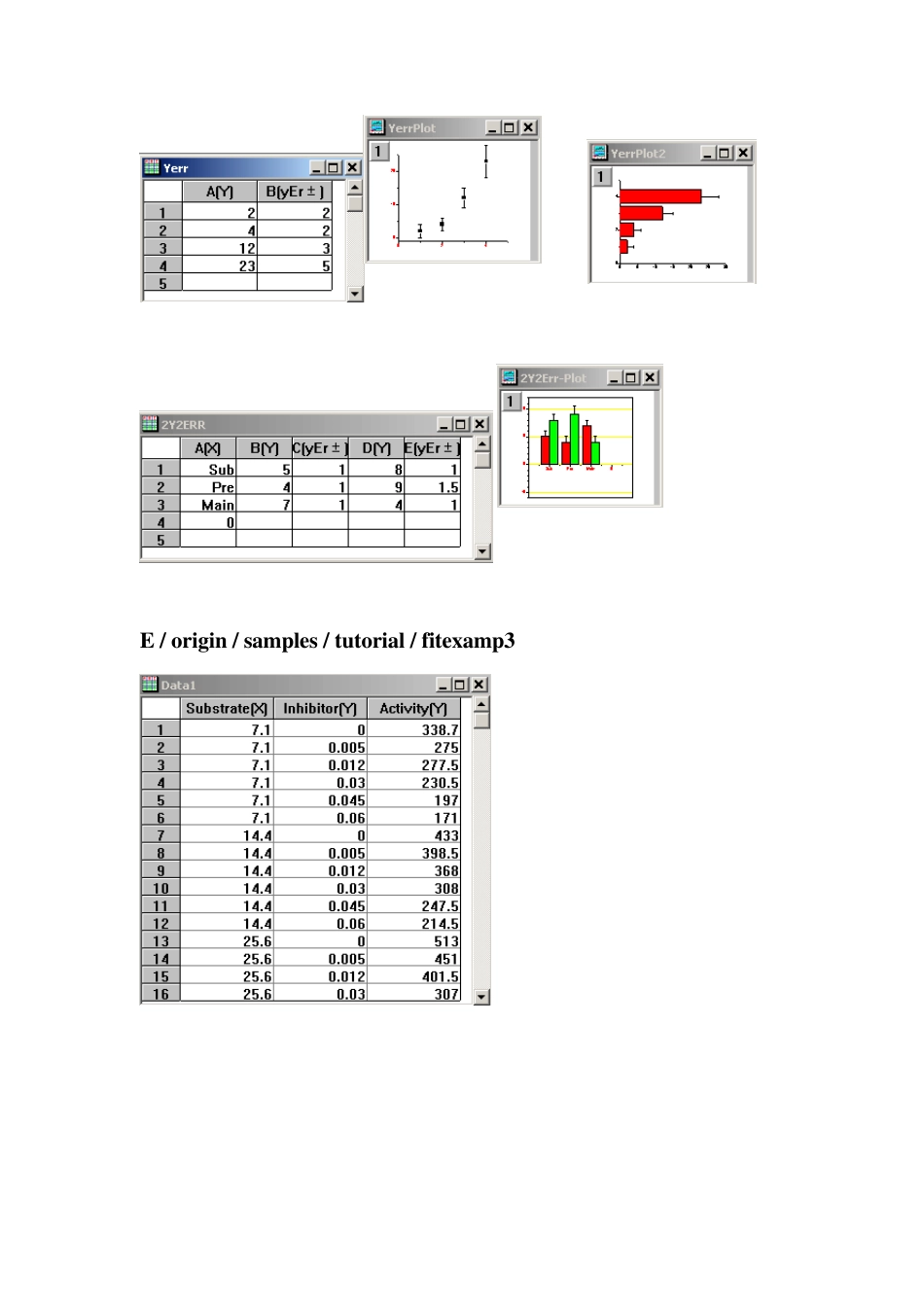

正负误差棒长度不同的画法:如下图4 和图5 的例子: 1、 工作表中输入A(x),B(y),C(y),D(y)四列实验数据 2、 C(y)和D(y)选中,变黑,右击,子菜单中set as →Y error,分别设置为Y 的误差列 3、 四列数据全部选中,变黑,点击要的类型作图。图中每个数据点处显示的误差棒标志有四个,如图1 所示。 4、 在图2 中,光标对准曲线,双击,出现plot details 对话框,如图3。对话框左边有三个图标,第一个表示图中的曲线数据;第二个和第三个一样,分别表示设置的c 列和d 列y 的误差棒值。这个顺序是按worksheet 中A(x),B(y),C(yEr±),D(yEr±)顺序排列的。 5、 点击第二个误差图标,变深色,在右边相应的Error Bar 对话框中,选择需要的值,如图4 所示。其中,plus 表示正误差,minus 表示负误差。此例中c 列y的误差值表示正的,选plus;d 列y的误差值表示负的,选minus。 6。、点击OK 即可得到所需要的图5。 图1 图2 图3 图4 注意:为突出显示误差棒,在Error Bar 对话框中,可对正负棒分别选择与曲线不同的颜色。 E / origin / samples / tu torial / errbars 图5 E / origin / samples / tutorial / fitexamp3 E / origin / samples / tutorial / layers E / origin / samples / tutorial / multiplot E / origin / samples / tu torial / plots E / origin / samples / tu torial / tu torial-3 . 打开各个对应的的最小化图后的origin 图 如下: Worksheet 中对数据的处理 一、Worksheet 中对数据列按一定规则进行排序: 原始数据表: 将A(X)按descending 降值排列和F(Y)按ascending 升值排列,其他列不变为例: 方法一:(一个一个单个地先后进行排列) 1、 选中A(X)列,变黑。右击,在菜单中选择 sort column → descending即可。 2、 选中F(Y)列,变黑。右击,在菜单中选择 sort column → ascending即可。 方法二:(整体地一次性进行排列) 1、选中数据表中的所有列,全变黑。 2、单击worksheet 工具栏中的sort by按钮,或者选中六列中的任何一列,变黑后,右击,在菜单中选择sort worksheet → , 弹出Nested Sort 对话框,在其中左边的“selected columns”框中出现所有列标 A、B、……F。∥选择A,颜色变深。点击框右边的descending按钮,这时右边的Nested Sort 对话框中出现 A 的显示。∥再...
