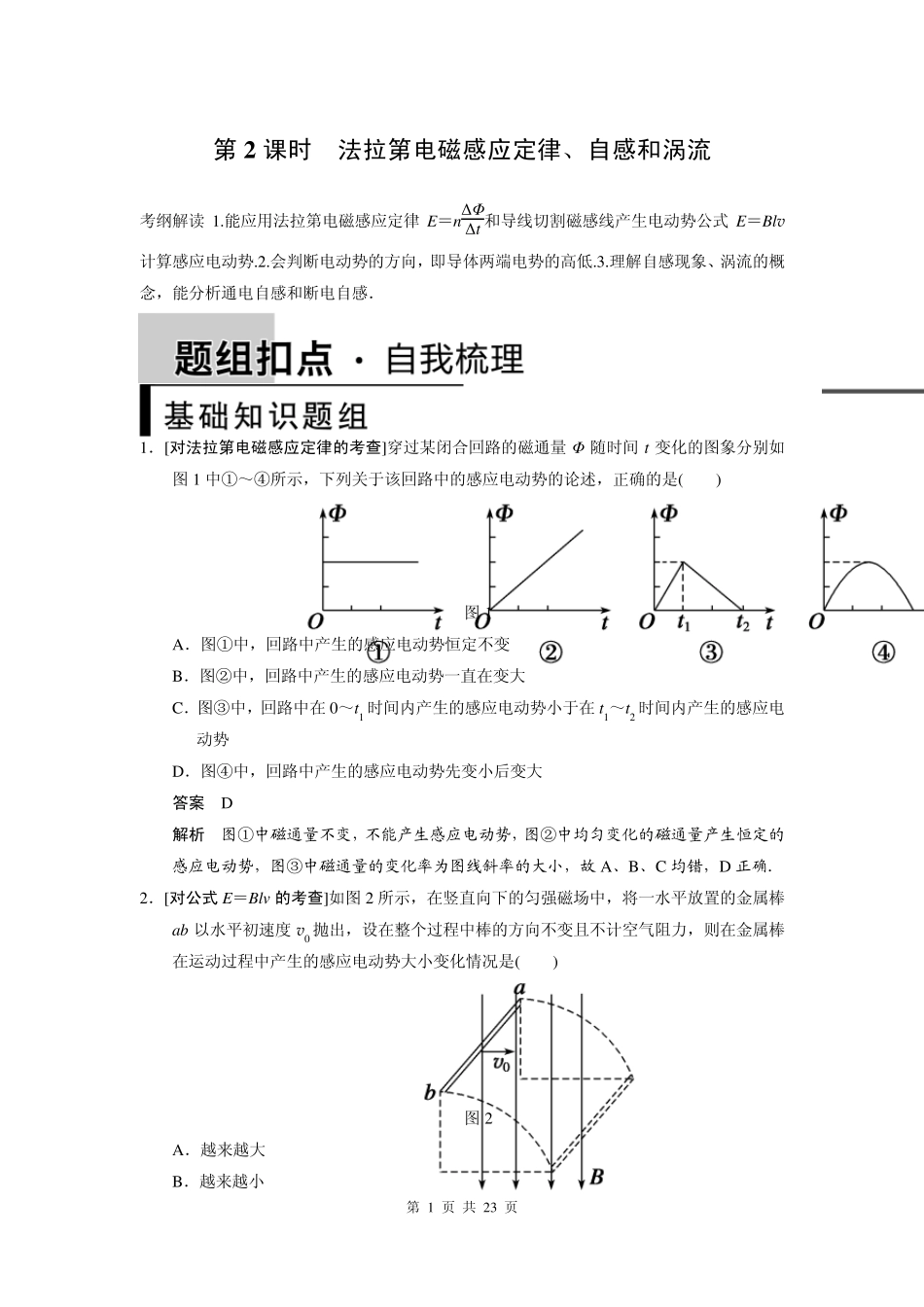

第 1 页 共 23 页 第2 课时 法拉第电磁感应定律、自感和涡流 考纲解读1.能应用法拉第电磁感应定律E＝nΔΦΔt 和导线切割磁感线产生电动势公式E＝Blv计算感应电动势.2.会判断电动势的方向，即导体两端电势的高低.3.理解自感现象、涡流的概念，能分析通电自感和断电自感． 1．[对法拉第电磁感应定律的考查]穿过某闭合回路的磁通量Φ 随时间t 变化的图象分别如图1 中①～④所示，下列关于该回路中的感应电动势的论述，正确的是( ) 图1 A．图①中，回路中产生的感应电动势恒定不变 B．图②中，回路中产生的感应电动势一直在变大 C．图③中，回路中在 0～t1 时间内产生的感应电动势小于在 t1～t2 时间内产生的感应电动势 D．图④中，回路中产生的感应电动势先变小后变大 答案 D 解析 图①中磁通量不变，不能产生感应电动势，图②中均匀变化的磁通量产生恒定的感应电动势，图③中磁通量的变化率为图线斜率的大小，故A、B、C 均错，D 正确． 2．[对公式 E＝Blv 的考查]如图2 所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab 以水平初速度 v0 抛出，设在整个过程中棒的方向不变且不计空气阻力，则在金属棒在运动过程中产生的感应电动势大小变化情况是( ) 图2 A．越来越大 B．越来越小 第 2 页 共 23 页 C．保持不变 D．无法判断 答案 C 解析 金属棒ab 切割磁感线，产生感应电动势而不产生感应电流，没有安培力产生，在重力作用下做平抛运动，垂直于磁感线方向速度不变，始终为v0，由公式E＝Blv 知，感应电动势为Blv0 不变，故A、B、D 错误，C 正确． 3．[对自感的考查]如图3(a)、(b)所示的电路中，电阻 R 和自感线圈 L 的电阻值都很小，且小于灯 A 的电阻，接通 S，电路达到稳定后，灯泡 A 发光，则( ) 图3 A．在电路(a)中，断开 S，A 将渐渐变暗 B．在电路(a)中，断开 S，A 将先变得更亮，然后渐渐变暗 C．在电路(b)中，断开 S，A 将渐渐变暗 D．在电路(b)中，断开 S，A 将先变得更亮，然后渐渐变暗 答案 AD 解析 在电路(a)中，灯 A 和线圈 L 串联，它们的电流相同，断开 S 时，线圈上产生自感电动势，阻碍原电流的减小，但流过灯 A 的电流仍逐渐减小，因而灯 A 只能渐渐变暗．在电路(b)中，电阻 R 和灯 A 串联，灯 A 的电阻大于线圈 L 的电阻，电流则小于线圈 L 中的电流，断开 S 后，电源不再给灯供电，而线圈产生自感电动势阻碍...
