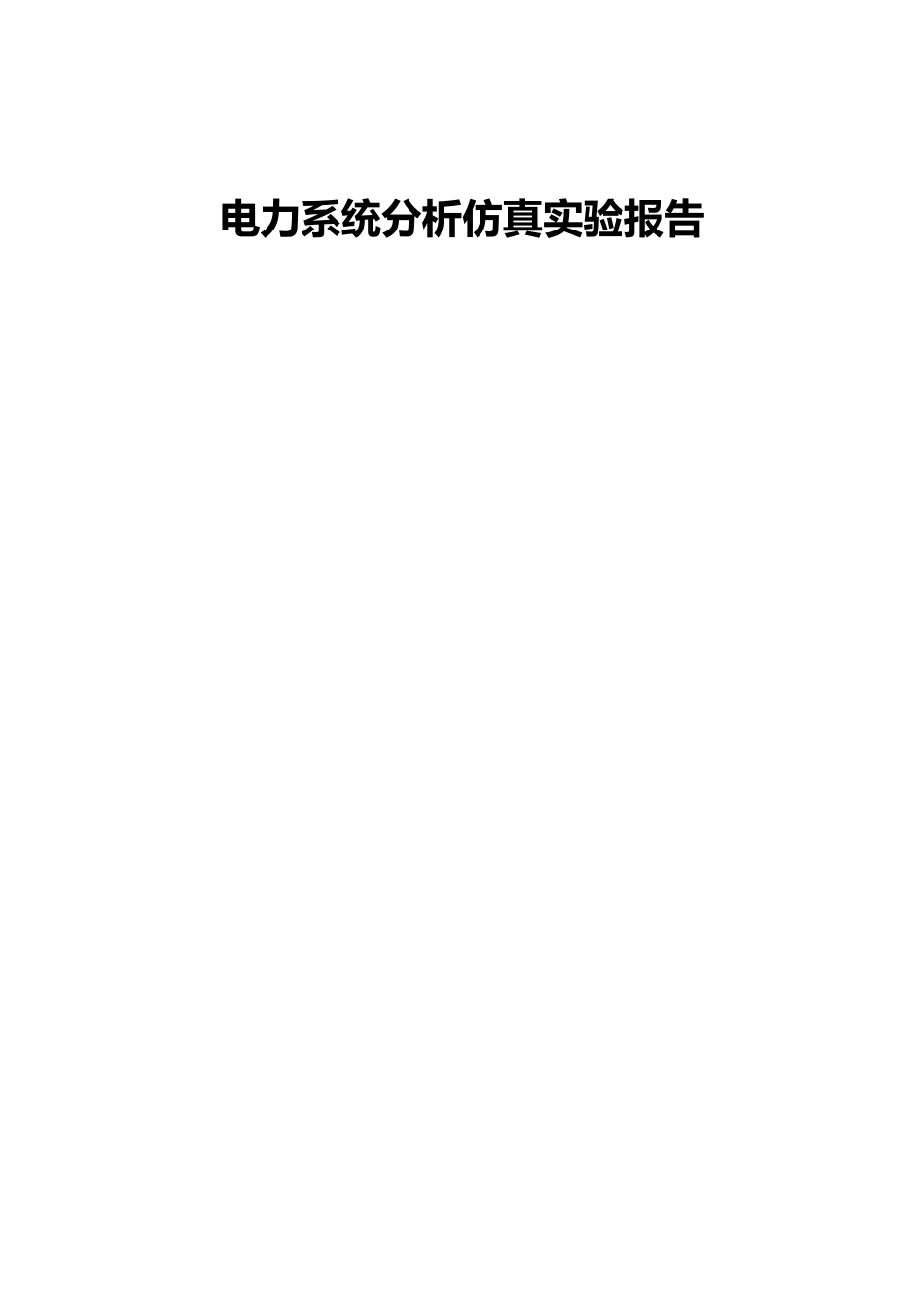

武大电气电力系统分析仿真实验报告

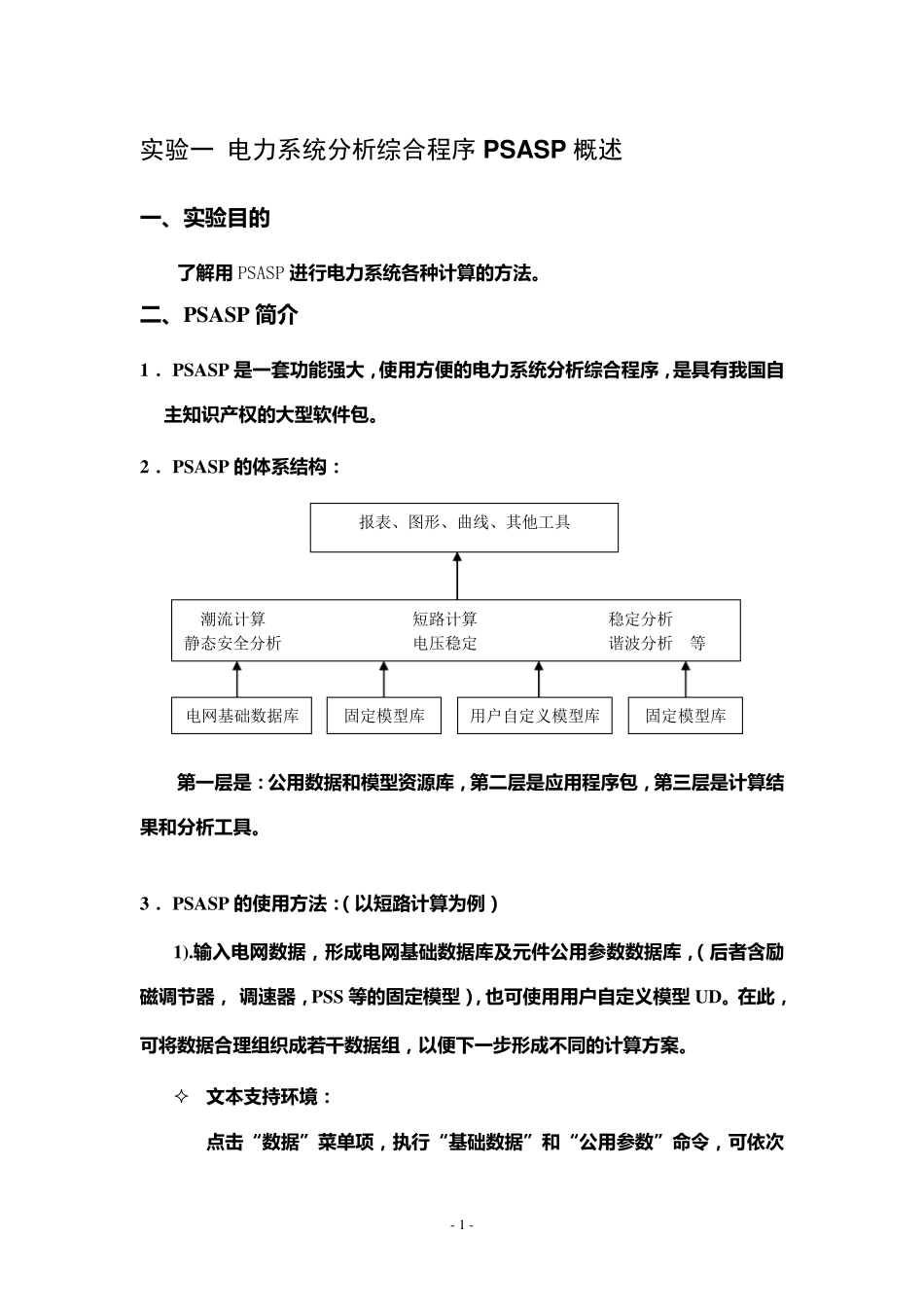

电 力 系 统 分 析 仿真实验报告 - 1 - 实验一 电力系统分析综合程序 PSASP 概述 一 、 实 验 目 的 了 解 用 PSASP 进 行 电 力 系 统 各 种 计 算 的 方 法 。 二 、 PSASP 简 介 1． PSASP 是 一 套 功 能 强 大 ， 使 用 方 便 的 电 力 系 统 分 析 综 合 程 序 ， 是 具 有 我 国 自主 知 识 产 权 的 大 型 软 件 包 。 2． PSASP 的 体 系 结 构 ： 第 一 层 是 ： 公 用 数 据 和 模 型 资 源 库 ， 第 二 层 是 应 用 程 序 包 ， 第 三 层 是 计 算 结果 和 分 析 工 具 。 3． PSASP 的 使 用 方 法 ：（ 以 短 路 计 算 为 例 ） 1).输 入 电 网 数 据 ， 形 成 电 网 基 础 数 据 库 及 元 件 公 用 参 数 数 据 库 ，（ 后 者 含 励磁 调 节 器 ， 调 速 器 ， PSS 等 的 固 定 模 型 ）， 也 可 使 用 用 户 自 定 义 模 型 U D。 在 此 ，可 将 数 据 合 理 组 织 成 若 干 数 据 组 ， 以 便 下 一 步 形 成 不 同 的 计 算 方 案 。  文 本 支 持 环 境 ： 点 击 “ 数 据 ”菜单项， 执行 “ 基 础 数 据 ”和 “ 公 用 参 数 ”命令， 可 依次报表、图形、曲线、其他工具 潮流计算 短路计算 稳定分析 静态安全分析 电压稳定 谐波分析 等 电网基础数据库 固定模型库 用户自定义模型库 固定模型库 - 2 - 输 入 各 电 网 元 件 的 参 数 。  图 形 支 持 环 境 ： 在 “编辑模式下”，利用工具箱，输 入 电 网 接线图 。 作图 时，若元 件 参数 尚未输 入 ，会自动弹出相关数 据录入 窗口，此时输 入 数 据即可。 注意： 两种环 境 下，均应先输 入 母线数 据，再处理其他元 件 ！！！ 2 ).方案定义： 从基础数 据库中抽取数 据组，组合成不同方案，以确定电 网 的 规模，结构和运行方式。  文本支 持 环 境 ： 点击“计算”菜单项，执行“方案定义”命令。  图 形 支 持 环 境 ： “运行模式”下，点击“作业”菜单项，执行“方案定义”命令。 3 ）数 据检查： 对确定的 电 网 结构进行检查，检查网 架结构的 合理性，计算规模是...
