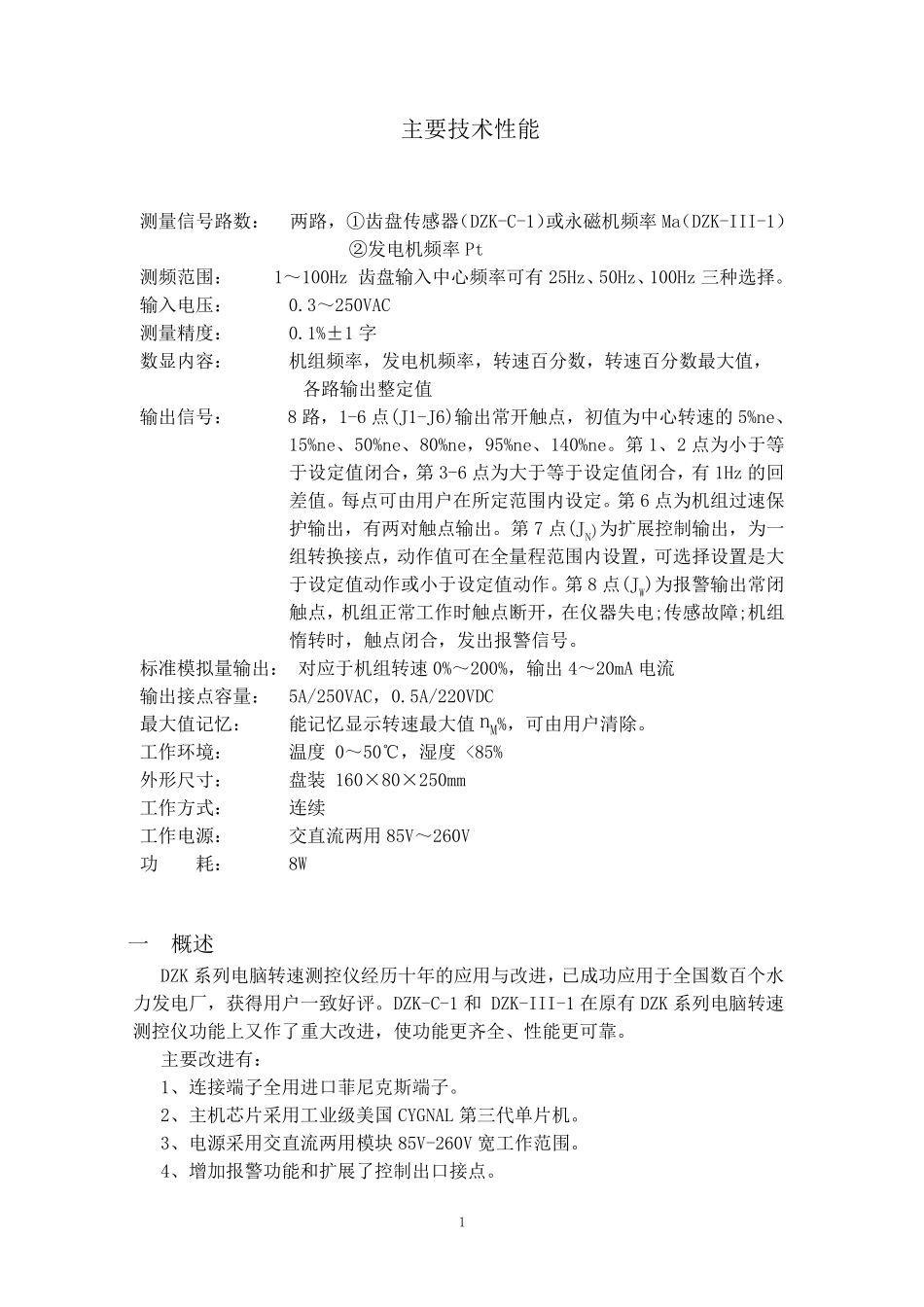

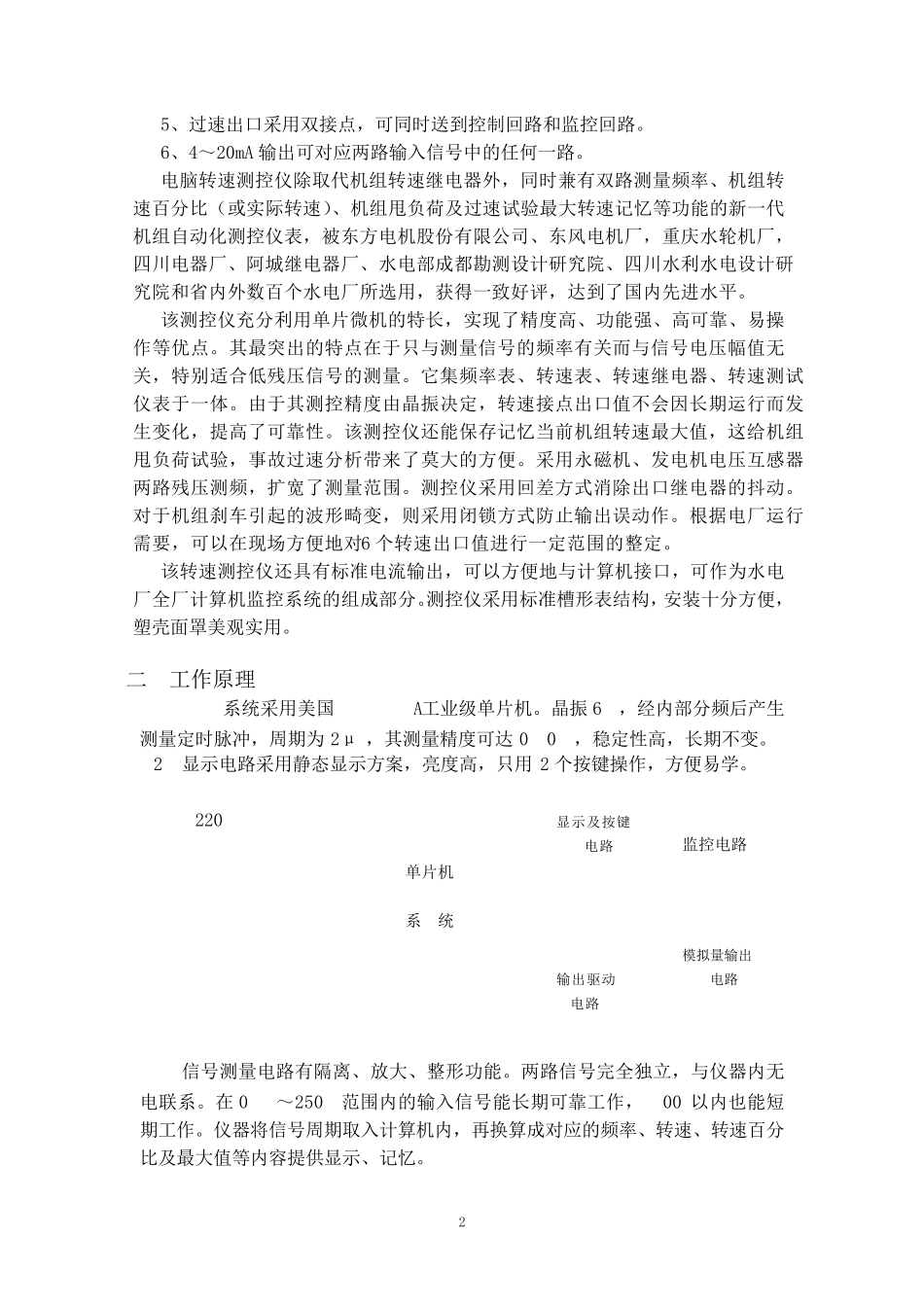

ZDZK-III(C)-1 电脑转速测控仪使 用 说 明 书四川中鼎自动控制有限公司地址：成都市武兴四路11-13号电话：（028）85080508传真：（028）85090402邮编：6100411主要技术性能测量信号路数：两路，①齿盘传感器（DZK-C-1）或永磁机频率Ma（DZK-III-1）②发电机频率Pt测频范围：1～100Hz 齿盘输入中心频率可有25Hz、50Hz、100Hz 三种选择。输入电压：0.3～250VAC测量精度：0.1%±1 字数显内容：机组频率，发电机频率，转速百分数，转速百分数最大值，各路输出整定值输出信号：8 路，1-6 点(J1-J6)输出常开触点，初值为中心转速的 5%ne、15%ne、50%ne、80%ne，95%ne、140%ne。第 1、2 点为小于等于设定值闭合，第 3-6 点为大于等于设定值闭合，有1Hz 的回差值。每点可由用户在所定范围内设定。第 6 点为机组过速保护输出，有两对触点输出。第 7 点(JN)为扩展控制输出，为一组转换接点，动作值可在全量程范围内设置，可选择设置是大于设定值动作或小于设定值动作。第 8 点(JW)为报警输出常闭触点，机组正常工作时触点断开，在仪器失电;传感故障;机组惰转时，触点闭合，发出报警信号。标准模拟量输出：对应于机组转速 0%～200%，输出 4～20mA 电流输出接点容量：5A/250VAC，0.5A/220VDC最大值记忆：能记忆显示转速最大值 nM%，可由用户清除。工作环境：温度0～50℃，湿度<85%外形尺寸：盘装 160×80×250mm工作方式：连续工作电源：交直流两用 85V～260V功耗：8W一概述DZK 系列电脑转速测控仪经历十年的应用与改进，已成功应用于全国数百个水力发电厂，获得用户一致好评。DZK-C-1 和 DZK-III-1 在原有DZK 系列电脑转速测控仪功能上又作了重大改进，使功能更齐全、性能更可靠。主要改进有：1、连接端子全用进口菲尼克斯端子。2、主机芯片采用工业级美国 CYGNAL 第三代单片机。3、电源采用交直流两用模块 85V-260V 宽工作范围。4、增加报警功能和扩展了控制出口接点。25、 过 速 出 口 采 用 双 接 点 ， 可 同 时 送 到 控 制 回 路 和 监 控 回 路 。6、 4～ 20mA 输 出 可 对 应 两 路 输 入 信 号 中 的 任 何 一 路 。电 脑 转 速 测 控 仪 除 取 代 机 组 转 速 继 电 器 外 ， 同 时 兼 有 双 路 测 量 频 率 、 机 组 转速 百 分 比 （ 或 实 际 转 速 ）、 机 组 甩 负 荷 及 过 速 试 验 最 大 转 ...
