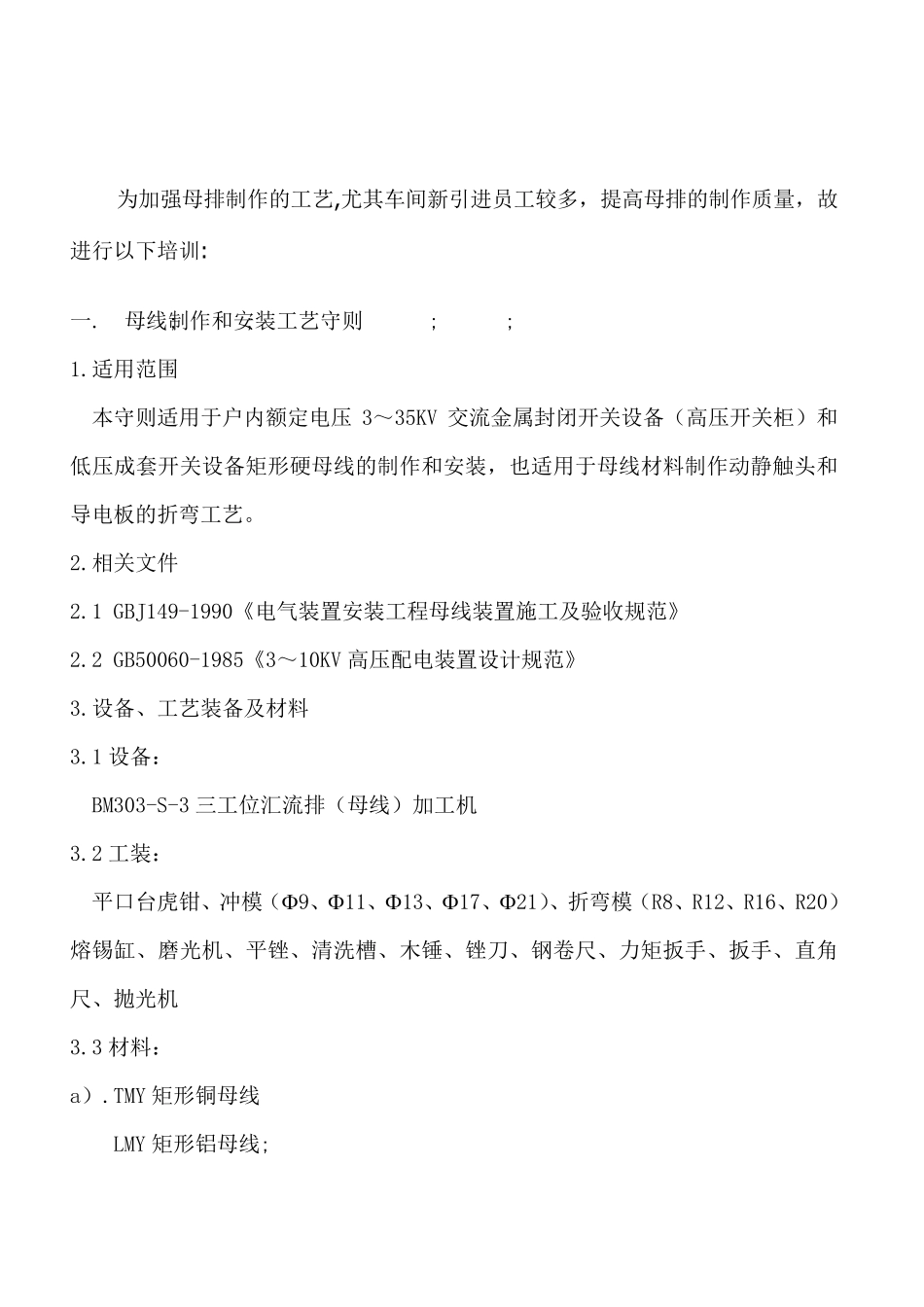

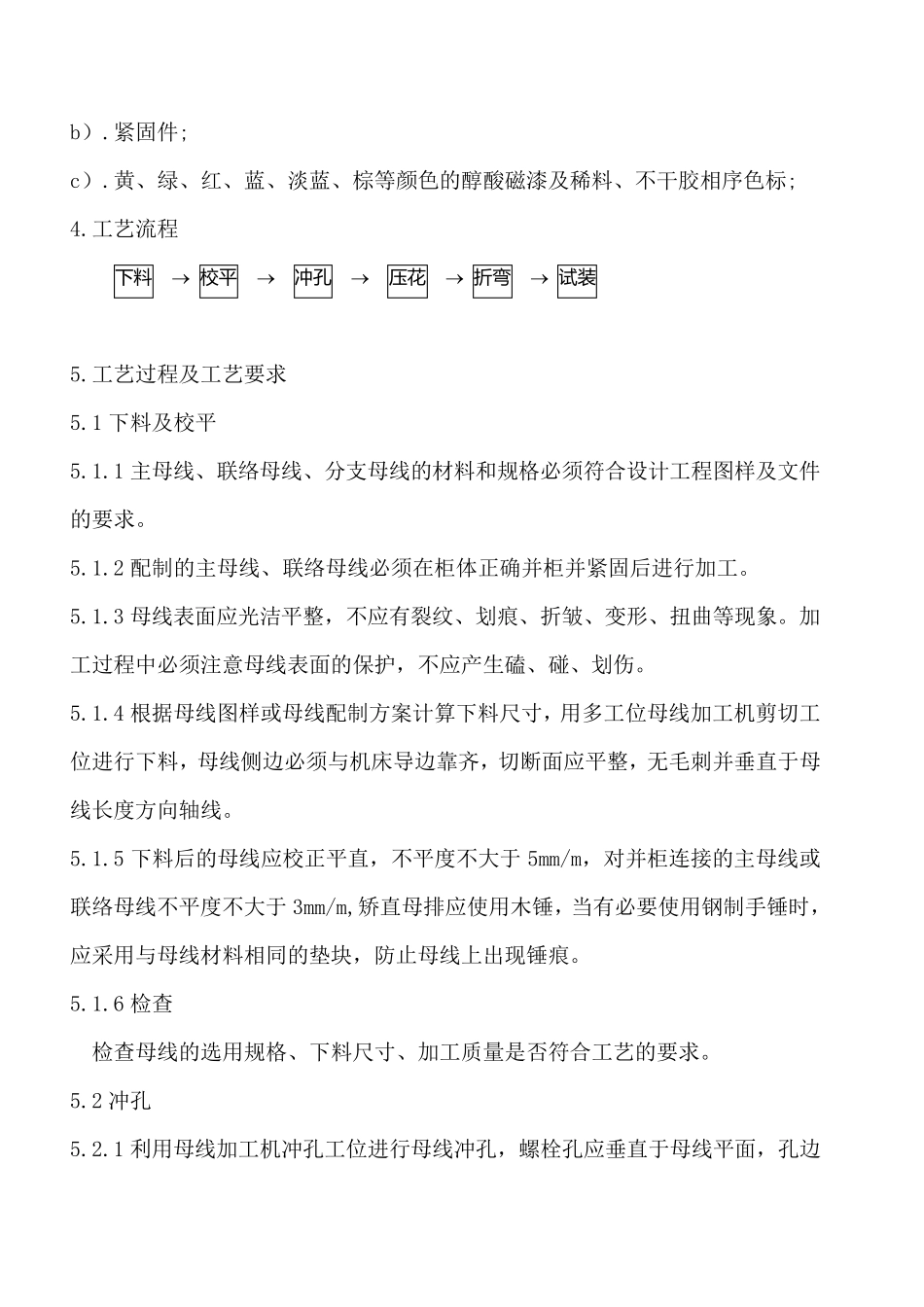

成套开关柜 母排制作培训 开关厂 为加强母排制作的工艺,尤其车间新引进员工较多，提高母排的制作质量，故进行以下培训: 一.<<母线制作和安装工艺守则>> 1.适用范围 本守则适用于户内额定电压3～35KV 交流金属封闭开关设备（高压开关柜）和低压成套开关设备矩形硬母线的制作和安装，也适用于母线材料制作动静触头和导电板的折弯工艺。 2.相关文件 2.1 GBJ149-1990《电气装置安装工程母线装置施工及验收规范》 2.2 GB50060-1985《3～10KV 高压配电装置设计规范》 3.设备、工艺装备及材料 3.1 设备： BM303-S-3 三工位汇流排（母线）加工机 3.2 工装： 平口台虎钳、冲模（9、11、13、17、21）、折弯模（R8、R12、R16、R20）熔锡缸、磨光机、平锉、清洗槽、木锤、锉刀、钢卷尺、力矩扳手、扳手、直角尺、抛光机 3.3 材料： a）.TMY 矩形铜母线 LMY 矩形铝母线; b）.紧固件; c）.黄、绿、红、蓝、淡蓝、棕等颜色的醇酸磁漆及稀料、不干胶相序色标; 4.工艺流程 下料  校平  冲孔  压花  折弯  试装 5.工艺过程及工艺要求 5.1 下料及校平 5.1.1 主母线、联络母线、分支母线的材料和规格必须符合设计工程图样及文件的要求。 5.1.2 配制的主母线、联络母线必须在柜体正确并柜并紧固后进行加工。 5.1.3 母线表面应光洁平整，不应有裂纹、划痕、折皱、变形、扭曲等现象。加工过程中必须注意母线表面的保护，不应产生磕、碰、划伤。 5.1.4 根据母线图样或母线配制方案计算下料尺寸，用多工位母线加工机剪切工位进行下料，母线侧边必须与机床导边靠齐，切断面应平整，无毛刺并垂直于母线长度方向轴线。 5.1.5 下料后的母线应校正平直，不平度不大于5mm/m，对并柜连接的主母线或联络母线不平度不大于3mm/m,矫直母排应使用木锤，当有必要使用钢制手锤时，应采用与母线材料相同的垫块，防止母线上出现锤痕。 5.1.6 检查 检查母线的选用规格、下料尺寸、加工质量是否 符合工艺的要求。 5.2 冲 孔 5.2.1 利 用母线加工机冲 孔 工位进行母线冲 孔 ，螺 栓 孔 应垂直于母线平面，孔 边不应有毛刺和凹凸不平现象。随时检查冲孔模具磨损情况，如刀口变钝即报车间刃磨。 5.2.2 母线搭接面冲孔直径、位置和数量见表。 5.2.3 孔距误差不得大于±0.3mm。 5.2.4 当母线与设备接线端子连接时应符合 GB5273 的要求。螺栓孔直径、数量、孔位见表2(对四孔板螺栓孔设备为14...
