母排安装工艺守则

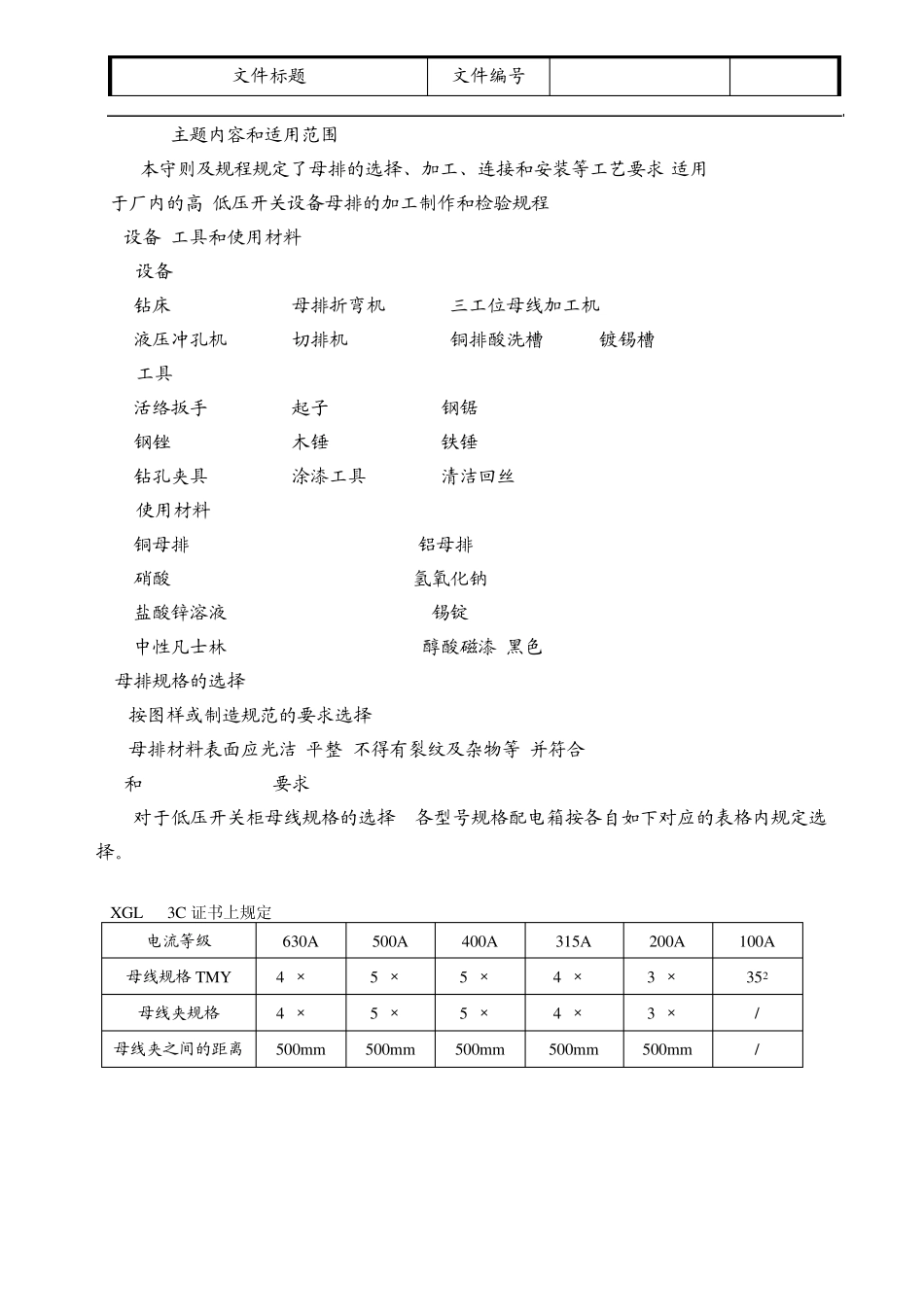

母排安装工艺守则_第1页
1/14

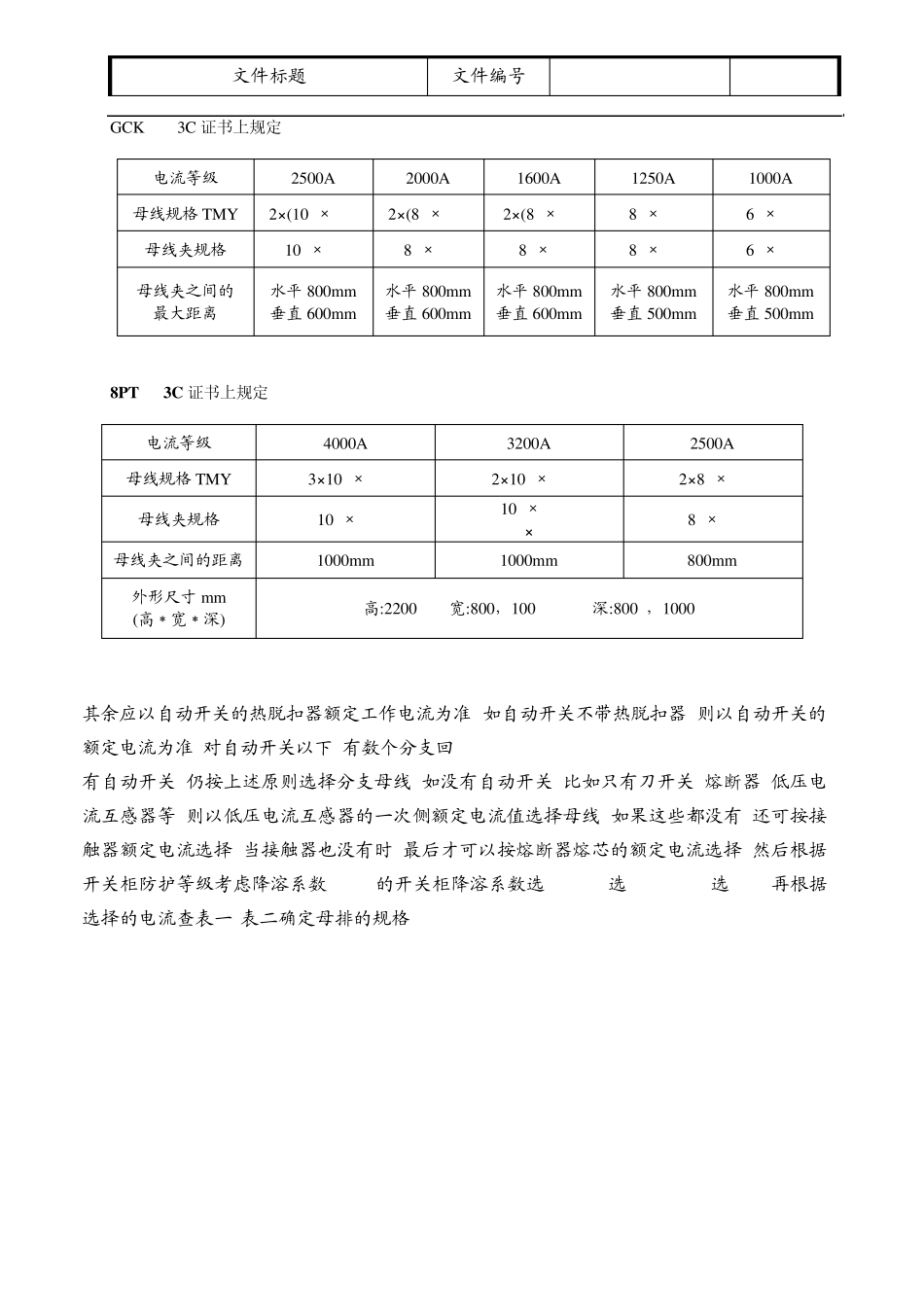

母排安装工艺守则_第2页
2/14
母排安装工艺守则_第3页
3/14
文件标题 文件编号 1. 主题内容和适用范围 本守则及规程规定了母排的选择、加工、连接和安装等工艺要求,适用 于厂内的高.低压开关设备母排的加工制作和检验规程. 2. 设备.工具和使用材料 2.1 设备 A.钻床 B.母排折弯机 C.三工位母线加工机 D.液压冲孔机 E.切排机 F.铜排酸洗槽 G.镀锡槽 2.2 工具 A.活络扳手 B.起子 C.钢锯 D.钢锉 E.木锤 F.铁锤 G.钻孔夹具 H.涂漆工具 I.清洁回丝 2.3 使用材料 A.铜母排 TMY---GB5585.2---85 B.铝母排 LMY---GB5585.3---85 C.硝酸 HNO3 D.氢氧化钠 NaOH E.盐酸锌溶液 F. 锡锭 G.中性凡士林 H.醇酸磁漆:黑色 3.母排规格的选择 3.1按图样或制造规范的要求选择 3.2母排材料表面应光洁.平整,不得有裂纹及杂物等,并符合GB5585.2---85 和 GB5585.3---85要求. 3.3对于低压开关柜母线规格的选择 .各型号规格配电箱按各自如下对应的表格内规定选择。 XGL 3C 证书上规定 电流等级 630A 500A 400A 315A 200A 100A 母线规格 TMY 40×10 50×6 50×5 40×4 30×3 352 母线夹规格 40×10 50×6 50×5 40×4 30×3 / 母线夹之间的距离 500mm 500mm 500mm 500mm 500mm / 文件标题 文件编号 GCK 3C 证书上规定 电流等级 2500A 2000A 1600A 1250A 1000A 母线规格TMY 2×(100×10) 2×(80×10) 2×(80×8) 80×10 60×10 母线夹规格 100×10 80×10 80×8 80×10 60×10 母线夹之间的 最大距离 水平 800mm 垂直 600mm 水平 800mm 垂直 600mm 水平 800mm 垂直 600mm 水平 800mm 垂直 500mm 水平 800mm 垂直 500mm 8PT 3C 证书上规定 电流等级 4000A 3200A 2500A 母线规格TMY 3×100×10 2×100×10 2×80×10 母线夹规格 100×10 100×10 80×10 80×10 母线夹之间的距离 1000mm 1000mm 800mm 外形尺寸 mm (高*宽*深) 高:2200 宽:800,1000 深:800 ,1000 其余应以自动开关的热脱扣器额定工作电流为准.如自动开关不带热脱扣器,则以自动开关的额定电流为准.对自动开关以下,有数个分支回 有自动开关,仍按上述原则选择分支母线.如没有自动开关,比如只有刀开关.熔断器.低压电流互感器等,则以低压电流互感器的一次侧额定电流值选择母线.如果这些都没有,还可按接触器额定电流选择.当接触器也没有时,最后才可以按熔断器熔芯的额定电流选择,然后根据开关柜防护等级考虑降溶系...
