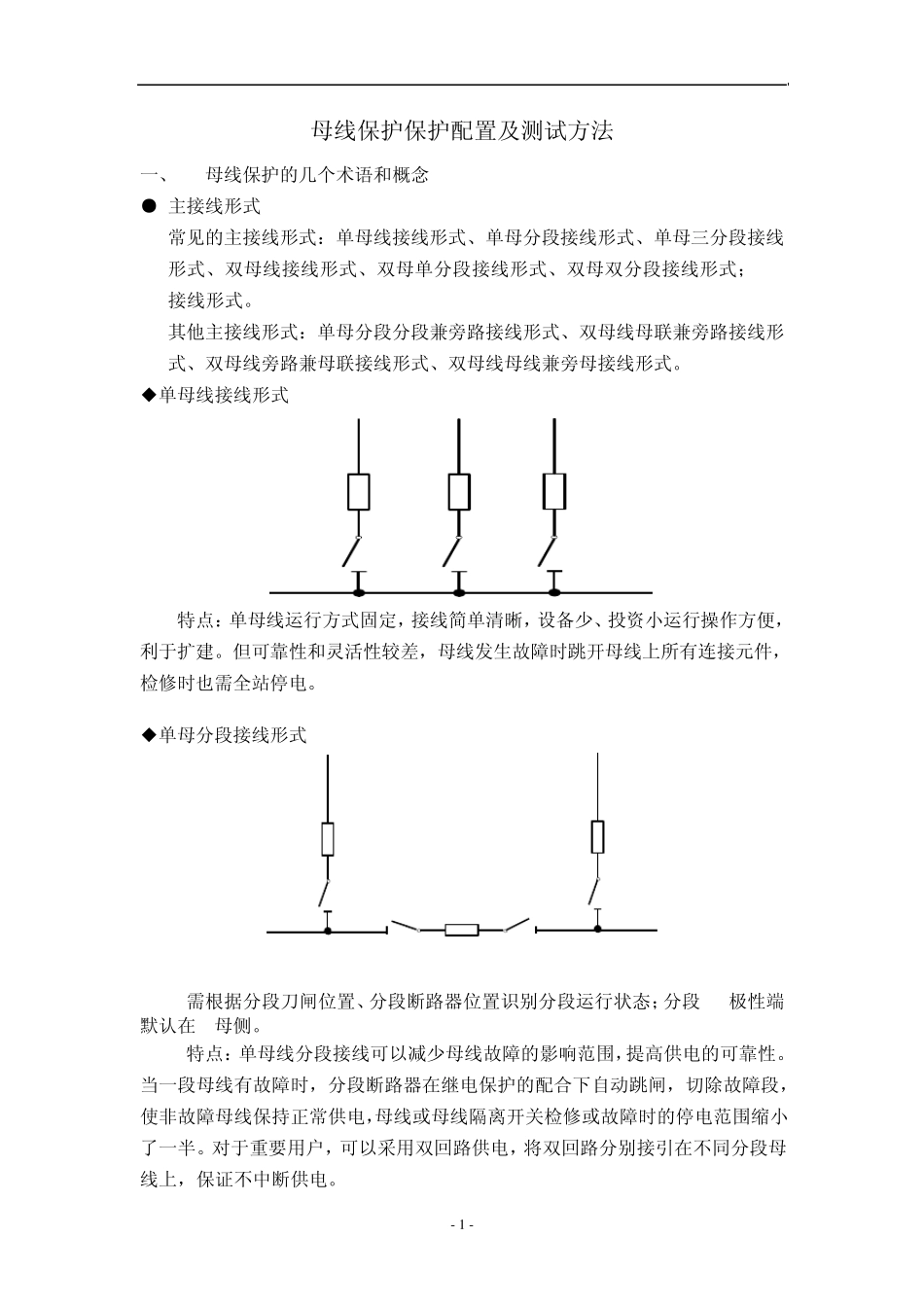

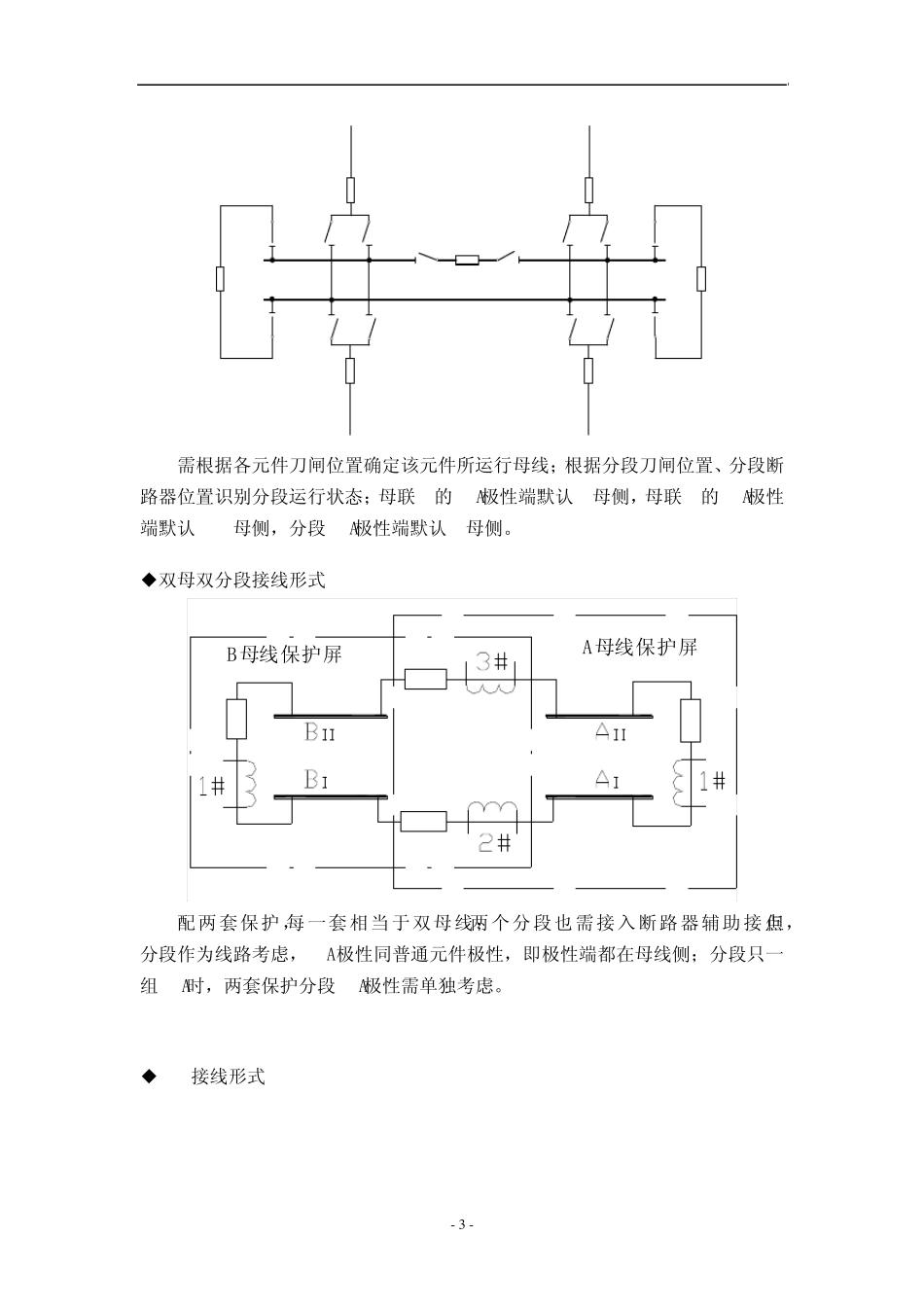

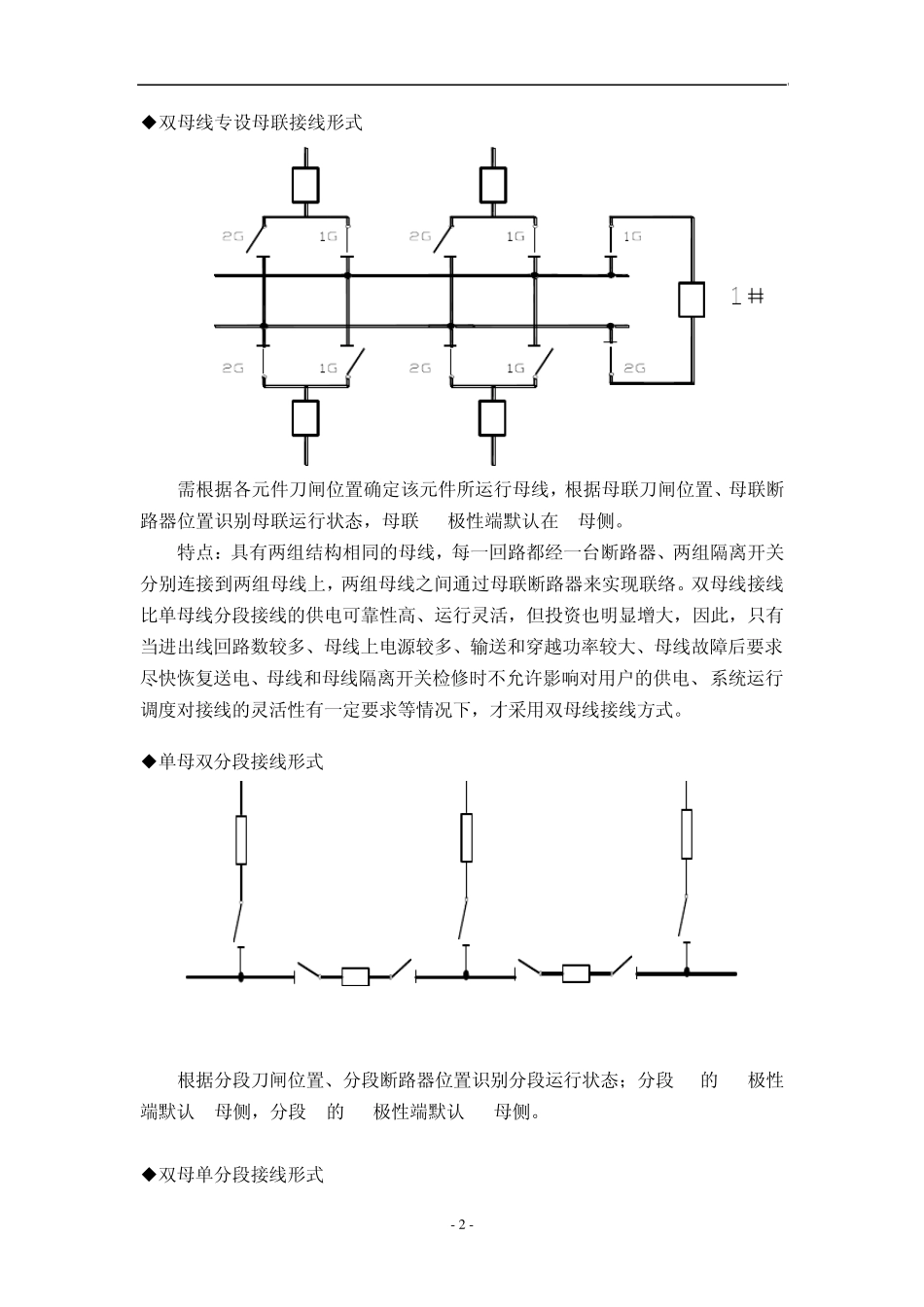

- 1 - 母线保护保护配置及测试方法 一、 母线保护的几个术语和概念 ● 主接线形式 常见的主接线形式：单母线接线形式、单母分段接线形式、单母三分段接线形式、双母线接线形式、双母单分段接线形式、双母双分段接线形式；3/2接线形式。 其他主接线形式：单母分段分段兼旁路接线形式、双母线母联兼旁路接线形式、双母线旁路兼母联接线形式、双母线母线兼旁母接线形式。 ◆单母线接线形式 特点：单母线运行方式固定，接线简单清晰，设备少、投资小运行操作方便，利于扩建。但可靠性和灵活性较差，母线发生故障时跳开母线上所有连接元件，检修时也需全站停电。 ◆单母分段接线形式 II1#1G2GI 需根据分段刀闸位置、分段断路器位置识别分段运行状态；分段TA极性端默认在 I母侧。 特点：单母线分段接线可以减少母线故障的影响范围，提高供电的可靠性。当一段母线有故障时，分段断路器在继电保护的配合下自动跳闸，切除故障段，使非故障母线保持正常供电，母线或母线隔离开关检修或故障时的停电范围缩小了一半。对于重要用户，可以采用双回路供电，将双回路分别接引在不同分段母线上，保证不中断供电。 - 2 - ◆双母线专设母联接线形式 III 需根据各元件刀闸位置确定该元件所运行母线，根据母联刀闸位置、母联断路器位置识别母联运行状态，母联 TA极性端默认在 I母侧。 特点：具有两组结构相同的母线，每一回路都经一台断路器、两组隔离开关分别连接到两组母线上，两组母线之间通过母联断路器来实现联络。双母线接线比单母线分段接线的供电可靠性高、运行灵活，但投资也明显增大，因此，只有当进出线回路数较多、母线上电源较多、输送和穿越功率较大、母线故障后要求尽快恢复送电、母线和母线隔离开关检修时不允许影响对用户的供电、系统运行调度对接线的灵活性有一定要求等情况下，才采用双母线接线方式。 ◆单母双分段接线形式 II2#1G2G1#1G2GIIII 根据分段刀闸位置、分段断路器位置识别分段运行状态；分段 1的 TA极性端默认 I母侧，分段 2的 TA极性端默认 II母侧。 ◆双母单分段接线形式 - 3 - III1#1G2G1G2G1G2GIII2#1G2G3#1G2G1G2G1G2G 需根据各元件刀闸位置确定该元件所运行母线；根据分段刀闸位置、分段断路器位置识别分段运行状态；母联1的TA极性端默认I母侧，母联2的TA极性端默认III母侧，分段TA极性端默认I母侧。 ◆双母双分段接线形式 B母线保护屏A母线保护屏 配两套保护，每一套相当于双母线；两...
