母线制造和安装工艺规程

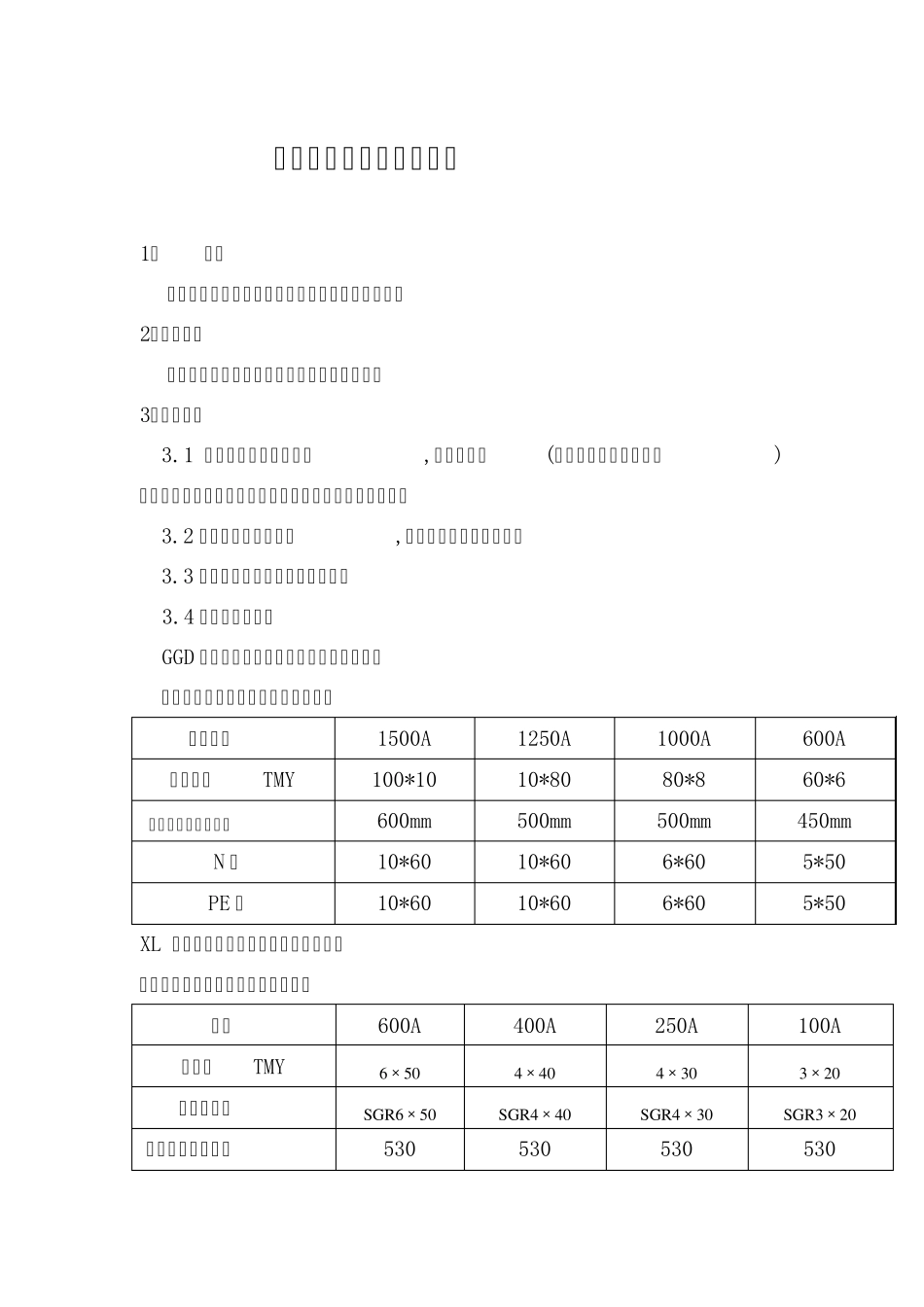

母线制造和安装工艺规程_第1页
1/8

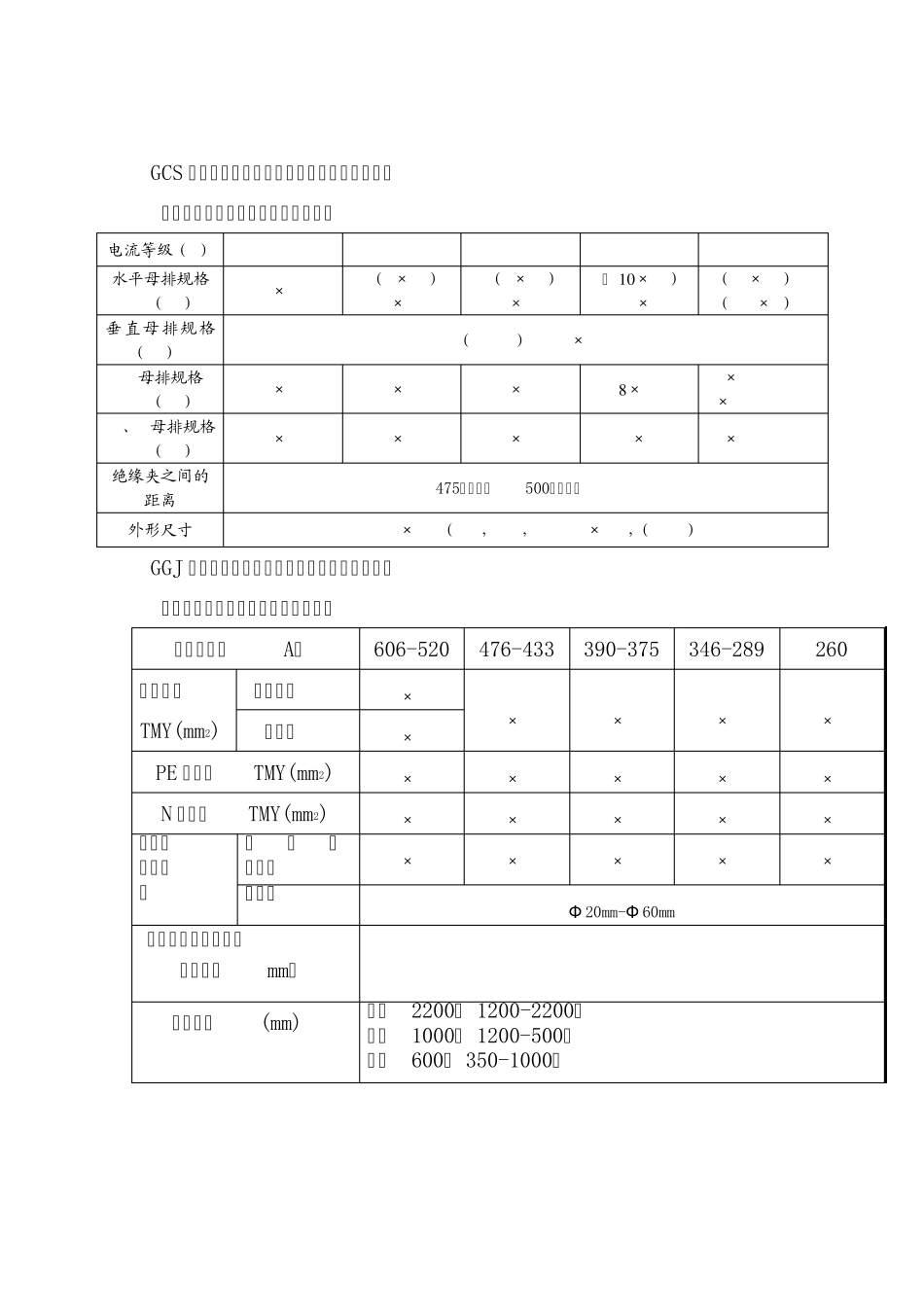

母线制造和安装工艺规程_第2页
2/8

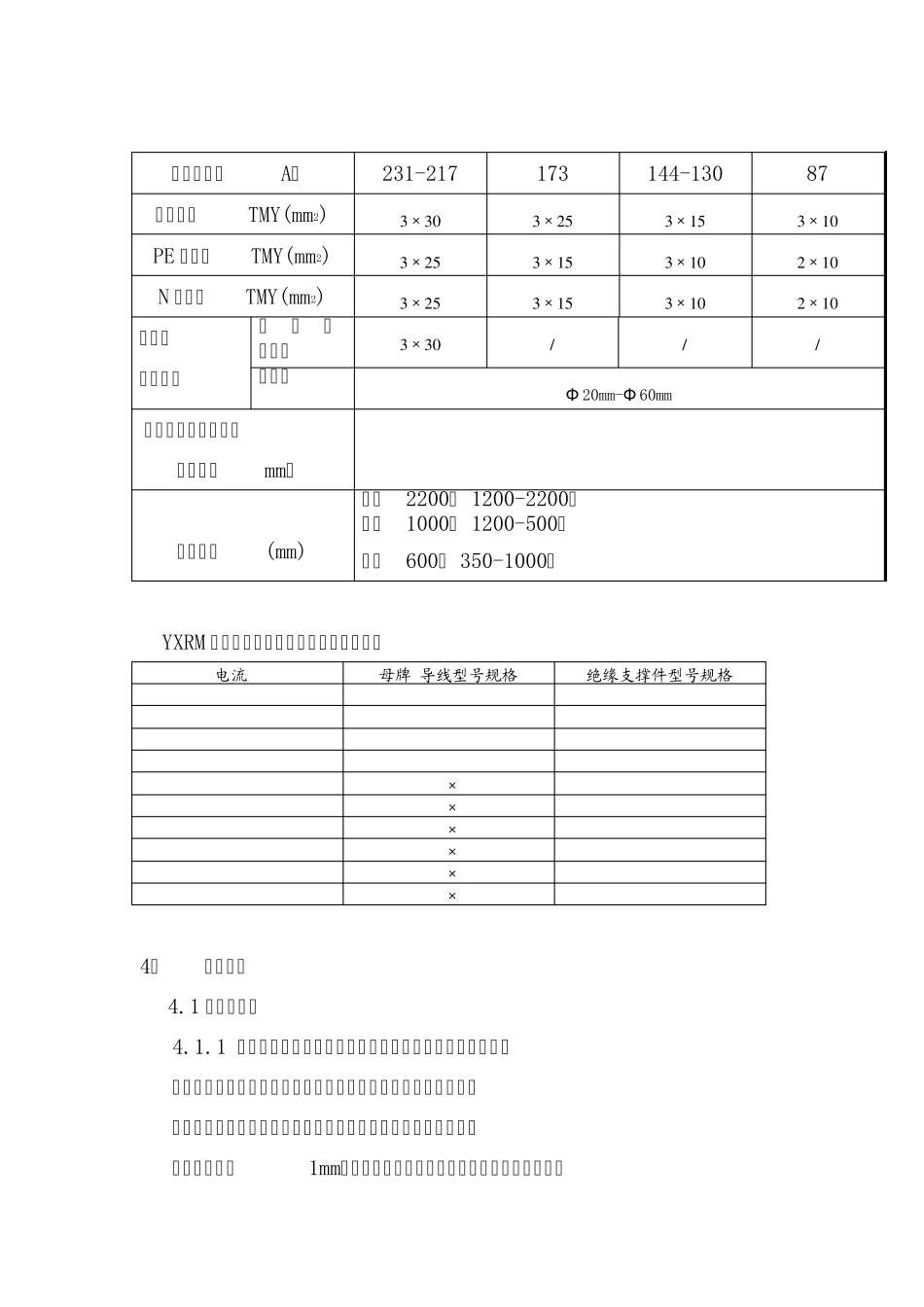

母线制造和安装工艺规程_第3页
3/8
母线制造和安装工艺规程 1、 目的 为了加强本公司生产的低压成套设备的母线质量。 2、适用范围 本守则适用于各种低压柜母线的制造和安装。 3、准备工作 3.1 施工前必须先看懂图纸,按图纸规定(或按电器元件电流规格)选用一次线。根据接点的实际位置,合理考虑线路走向。 3.2 根据接线的具体情况,领取不同规格的铜接头。 3.3 需搪锡的应先接通搪锡缸电源。 3.4 选择合适的母线 GGD 低压固定开关柜外形尺寸及母排尺寸: 主母线截面根据进线电流按下表选取 电流等级 1500A 1250A 1000A 600A 母牌规格TMY 100*10 10*80 80*8 60*6 母线夹之间的距离≤ 600mm 500mm 500mm 450mm N 排 10*60 10*60 6*60 5*50 PE 排 10*60 10*60 6*60 5*50 XL 低压动力配电柜外形尺寸及母排尺寸 主母线截面根据进线电流按下表选取 规格 600A 400A 250A 100A 主母线TMY 6×50 4×40 4×30 3×20 绝缘子规格 SGR6×50 SGR4×40 SGR4×30 SGR3×20 绝缘子之间的距离 530 530 530 530 GCS 交流低压抽出式开关柜外形尺寸及母排尺寸 主母线截面根据进线电流按下表选取 电流等级(A) 1000 1250 1500A 2000A 2500A 水平母排规格TMY(mm) 8×60 2(6×60) 8×80 2(8×60) 8×80 2( 1 0 ×60) 100×12 2(10×80) 2(100×8) 垂直母排规格TMY(mm) 5(30+50) 6×80 PE母排规格TMY(mm) 6×50 6×60 8×60 8 ×60 10×50 8×80 PE、N母排规格TMY(mm) 6×50 6×60 8×60 10×60 10×80 绝缘夹之间的距离 475(水平)500(垂直) 外形尺寸 2200×600(800,900,1000,)×600,(1000) GGJ 交流低压抽出式开关柜外形尺寸及母排尺寸 主母线截面根据进线电流按下表选取 电流等级(A) 606-520 476-433 390-375 346-289 260 母线规格TMY(mm2) 装置进线 6×60 5×40 5×40 4×40 3×40 主母线 5×40 PE 排尺寸TMY(mm2) 5×40 4×40 4×40 3×40 3×30 N 排尺寸TMY(mm2) 5×40 4×40 4×40 3×40 3×30 绝缘支 撑件规 格 母线夹(框) 6×60 5×40 5×40 4×40 3×40 绝缘子 Φ 20mm-Φ 60mm 绝缘支撑件之间的最大距离(mm) 940 外形尺寸(mm) 高:2200( 1200-2200) 宽:1000( 1200-500) 深:600( 350-1000) 电流等级(A) 231-217 173 144-130 87 母线规格TMY(mm2) 3 ×3 0 3 ×2 5...
