毛石挡墙方案

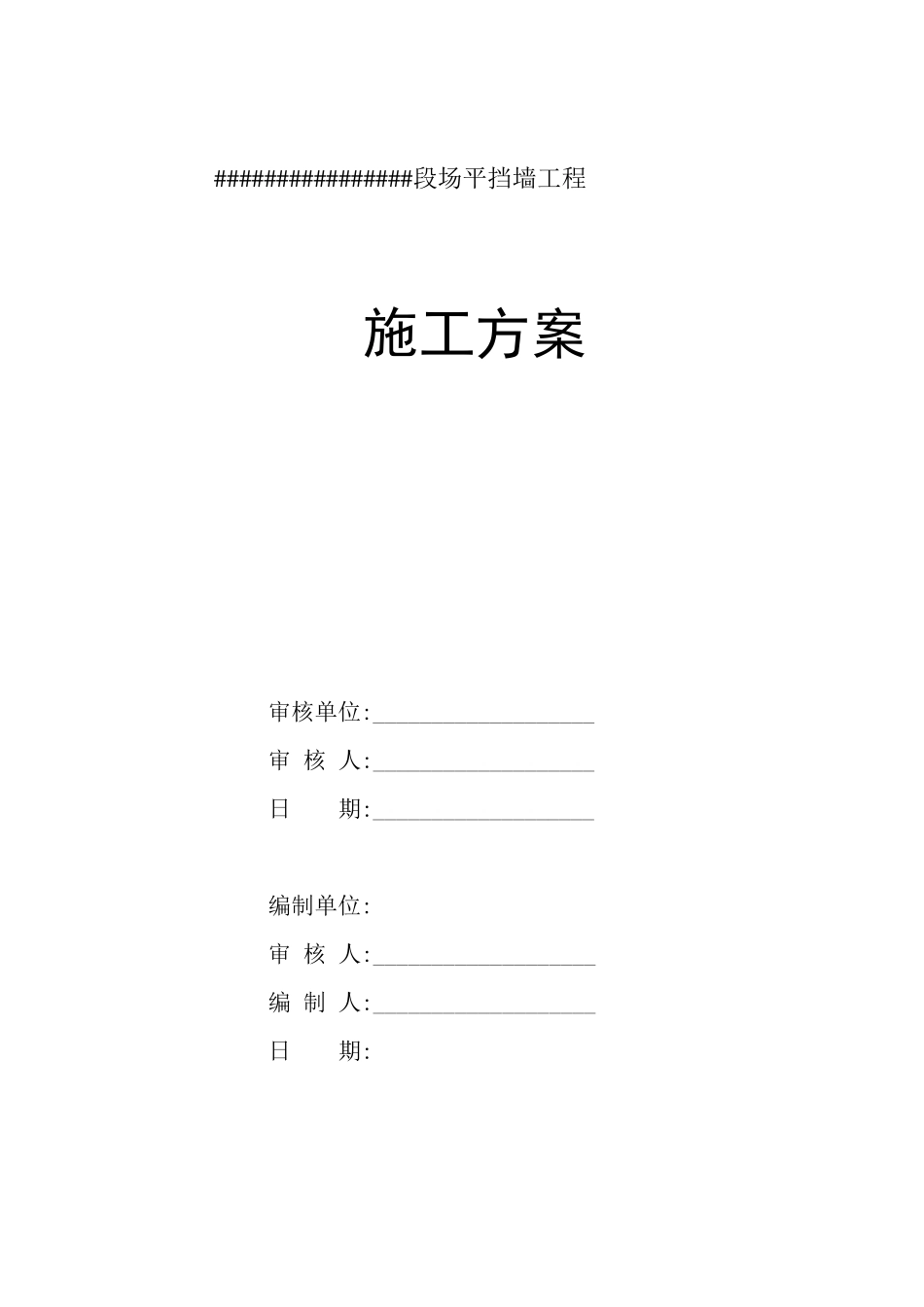

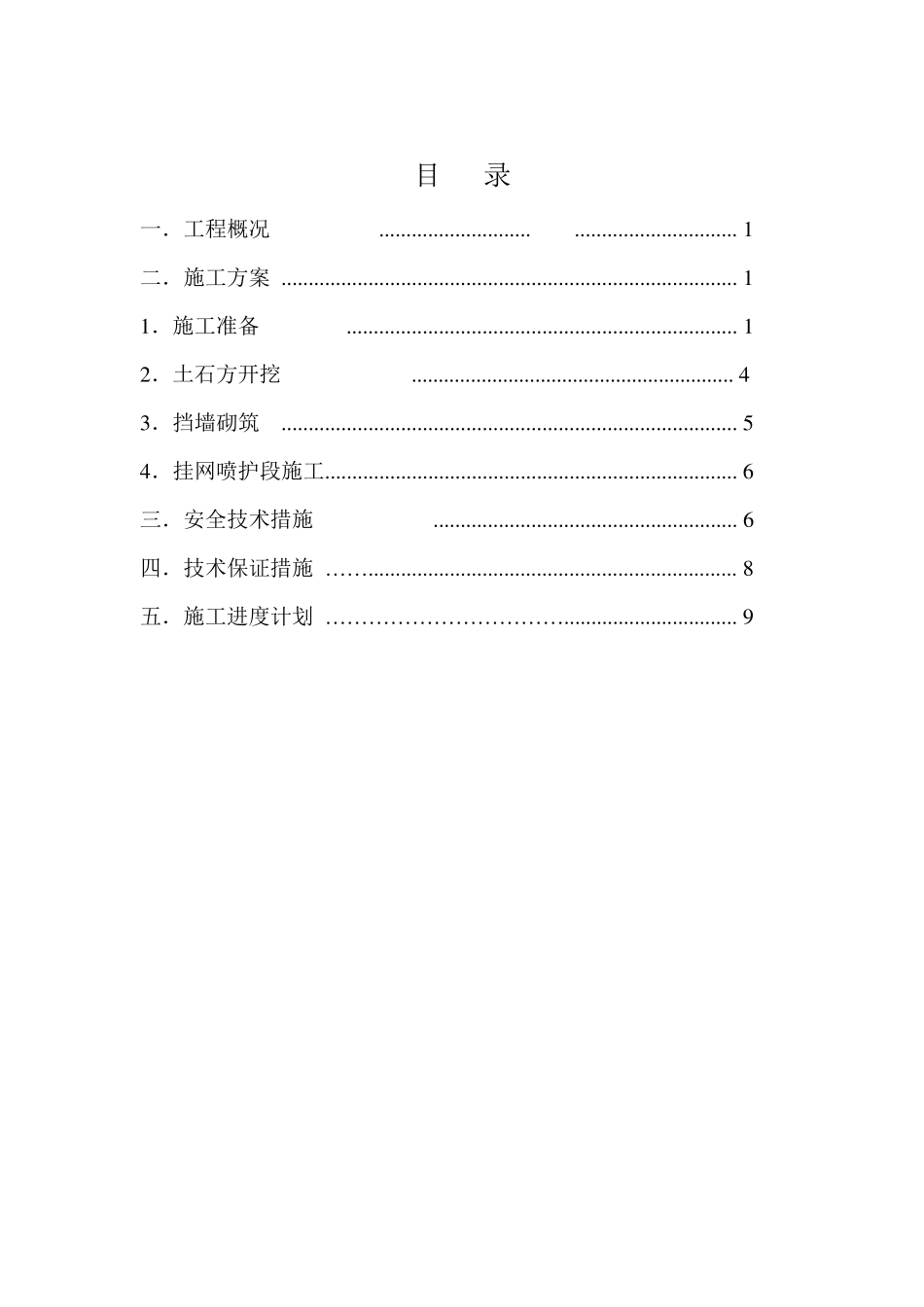

# # # # # # # # # # # # # # # # 段场平挡墙工程 施工方案 审核单位:___________________ 审 核 人:___________________ 日 期:___________________ 编制单位: 审 核 人:___________________ 编 制 人:___________________ 日 期: 目 录 一．工程概况 ............................ .............................. 1 二．施工方案 .................................................................................... 1 1 ．施工准备 ........................................................................ 1 2 ．土石方开挖 ............................................................ 4 3 ．挡墙砌筑 .................................................................................... 5 4 ．挂网喷护段施工............................................................................ 6 三．安全技术措施 ........................................................ 6 四．技术保证措施 … … .................................................................... 8 五．施工进度计划 … … … … … … … … … … … ................................ 9 浆砌毛石挡墙工程 施工方案 一.工程概况： ################段场平挡墙工程，位于################南面运输道路原有挡墙外8m 处，拟建的挡墙长约42m，总高度约11m，挡墙底宽4.1m，顶口宽1.5m。 新建挡墙为浆砌毛石重力式挡墙,采用 Mu40 毛石，M10 水泥砂浆砌筑，立面勾缝用 1：3 水泥砂浆，顶面找平为 1：3 水泥砂浆30㎜厚，挡墙每 10 米长留伸缩缝一道，缝宽30 ㎜，缝内填沥青麻丝，塞入深度200 ㎜以上，挡墙背填料用砂岩夯实回填，挡墙泄水孔为Ф100PUC 管@2000 梅花型布置，泄水管后填碎石堆，以便排水。 在新砌挡墙与正施工的新喷护挡墙的接触面约 8m 宽、10m 高坡面采用挂网喷护处理，即将松动动土石清除后，用Ф20 短钢筋锚入岩内 1m，@2000 间距布置，挂Ф10 @200 钢筋网后用100 厚 C25 砼封闭坡面。 二.施工方案： 1.施工准备 (1)组织机构:见下页图 1. 因该新建挡墙在原有老挡墙下方，原有挡墙较高，距离只有四、五米，因此、先要将现场情调查清楚，做到心中有数，现场新挡墙与 -1- 图 1 1903.56(1903.86)[1903.46]原有挡...
