民用建筑与工业厂房施工放样

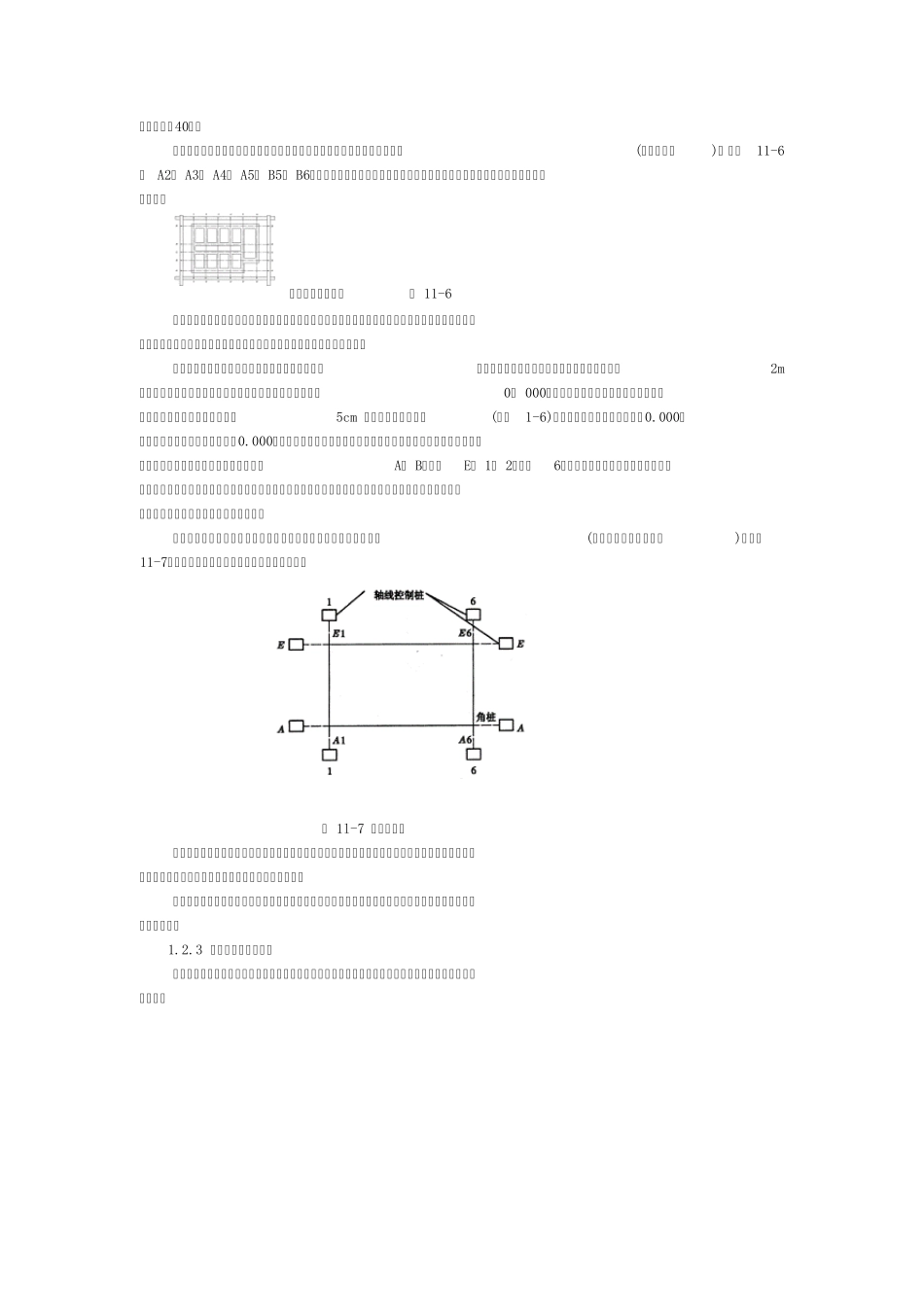

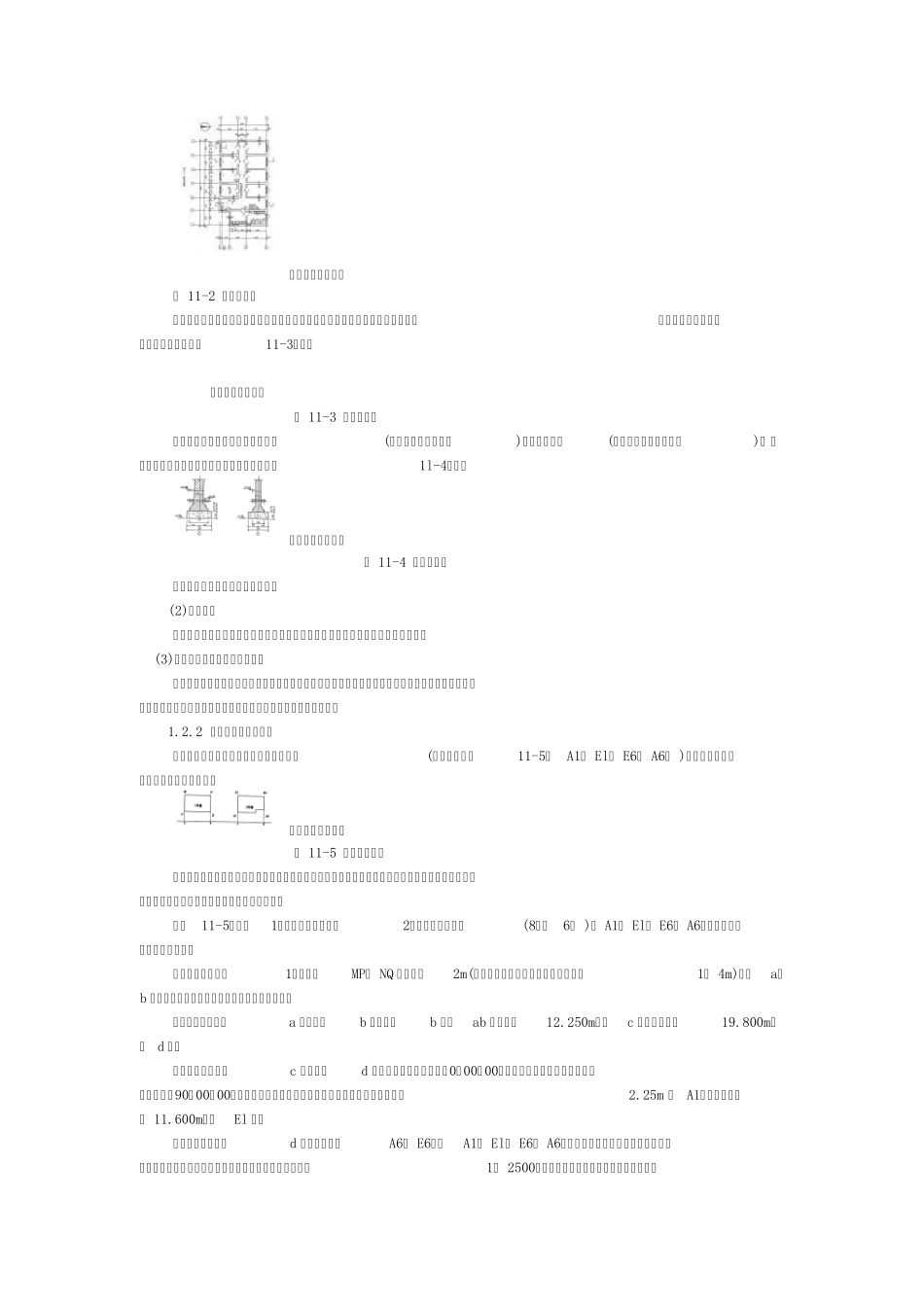

民用建筑与工业厂房施工放样 本章主要介绍建筑物的定位和放线测量、基础施工测量、高层建筑物的轴线投测、厂房柱列轴线和柱基测量、厂房构件安装测量、复杂及圆形建筑物的施工放样测量，以及激光技术在施工测量中的应用。 §1.1 概 述 住宅楼、商店、学校、医院、食堂、办公楼、水塔等建筑物都属于民用建筑。民用建筑分为单层、低层 (2～ 3层 )、多层(4— 8层 )和高层(9层以上)。由于建筑物类型不同，其放样方法和精度也有所不同，但总的放样过程基本相同，即建筑物定位、放线、基础工程施工测量、墙体工程施工测量等。在建筑场地完成了施工控制测量工作之后，就可按照施工的各个工序开展施工放样工作，将建筑物的位置、基础、墙、柱、门、窗、楼板、顶盖等基本结构放样出来，设置标志，作为施工的依据。建筑场地施工放样的主要过程是： ①准备资料，如总平面图，建筑物的设计与说明等； ②熟悉资料，结合场地情况制定放样方案，并满足工程测量技术规范(见表11— 1)； ③现场放样，检测及调整等。 建筑物施工放样的主要技术要求 表 11— 1 建筑物结构特征 测距时相对中误差 测 角 中 误差(″) 测 站 高 差中误差 (mm) 施 工 水 平面 高 程 中 误差 (mm) 竖 向 传 递轴 线 点 中误差 (mm) 钢结构、装配式混凝土结构、建筑物高度100～ 120m 或跨度30～36m 1/20000 5 1 6 4 15层房屋或建筑物高度60～ 100m或跨度18～ 30m 1/10000 10 2 5 3 5～ 15层房屋或建筑物高度15～60m 或跨度6～ 18m 1/5000 20 2.5 4 2.5 5层房屋或建筑物高度15m 或跨度6m 以下 1/3000 30 3 3 2 木结构、工业管线或公路铁路专线 1/2000 30 5 - - 土工竖向整平 1/1000 45 10 - - §1.2 民用建筑施工放样 1.2.1 施工前的准备工作 (1)熟悉设计资料及图纸 设计资料及图纸是施工放样的依据，在放样前应熟悉设计资料和图纸。根据建筑总平面图了解施工建筑物与地面控制点及相邻地物的关系，从而确定放样平面位置的方案，即定位，如图11— 1所示。 （点击图片放大） 图 11-1 建筑总平面图 从建筑平面图中(包括底层平面及楼层，如图11-2)查取建筑物的总尺寸和内部各定位轴线之间的关系尺寸。它是放样的基础资料。 （点击图片放大） 图 11-2 底层平面图 基础平面图给出了建筑物的整个平面尺寸及细部结构与各定位轴线之间的关系，从而确定放样基础轴线的必要数据，如图11-3所...
