民用建筑电气图纸会审纪要

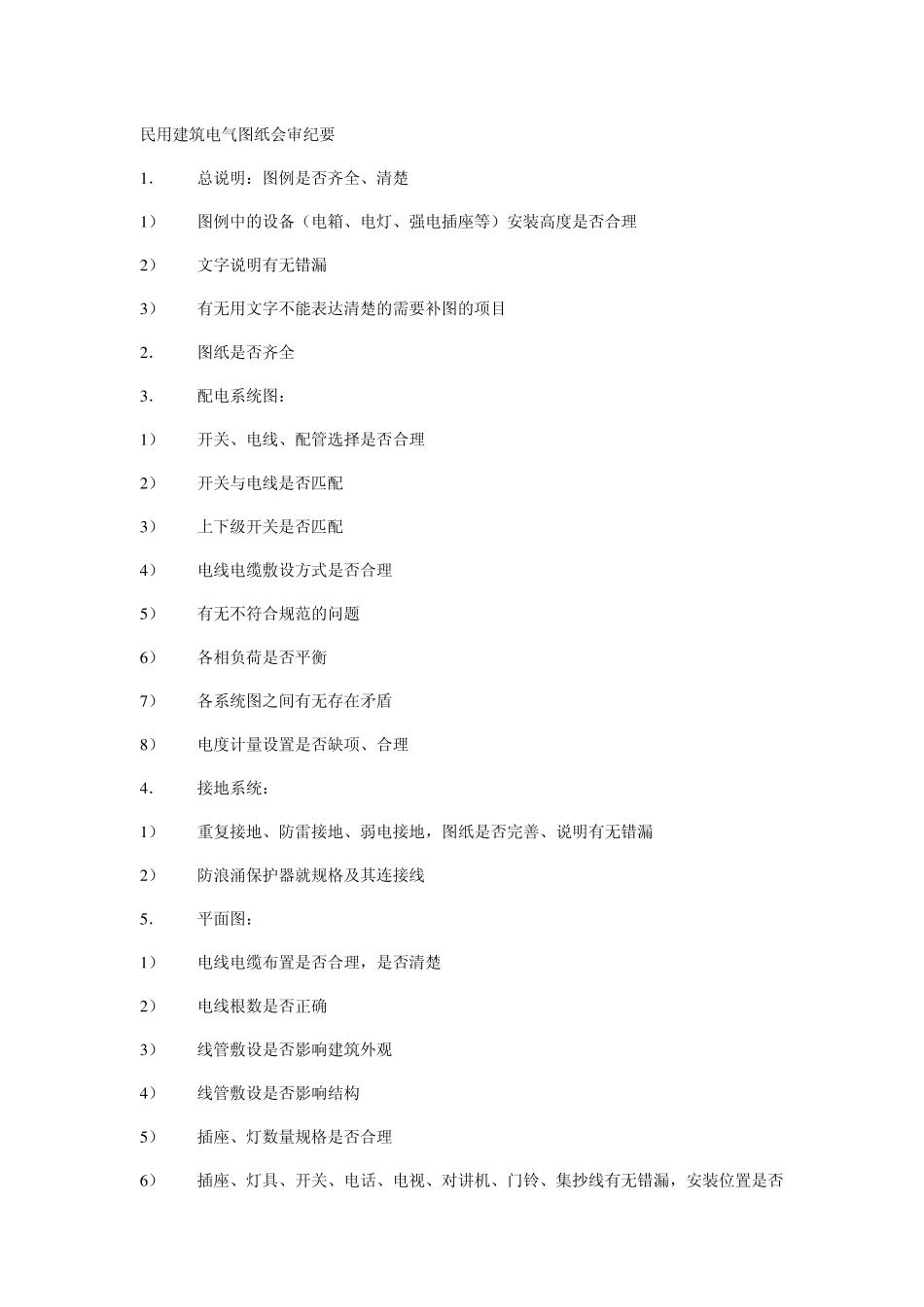

民用建筑电气图纸会审纪要_第1页
1/8

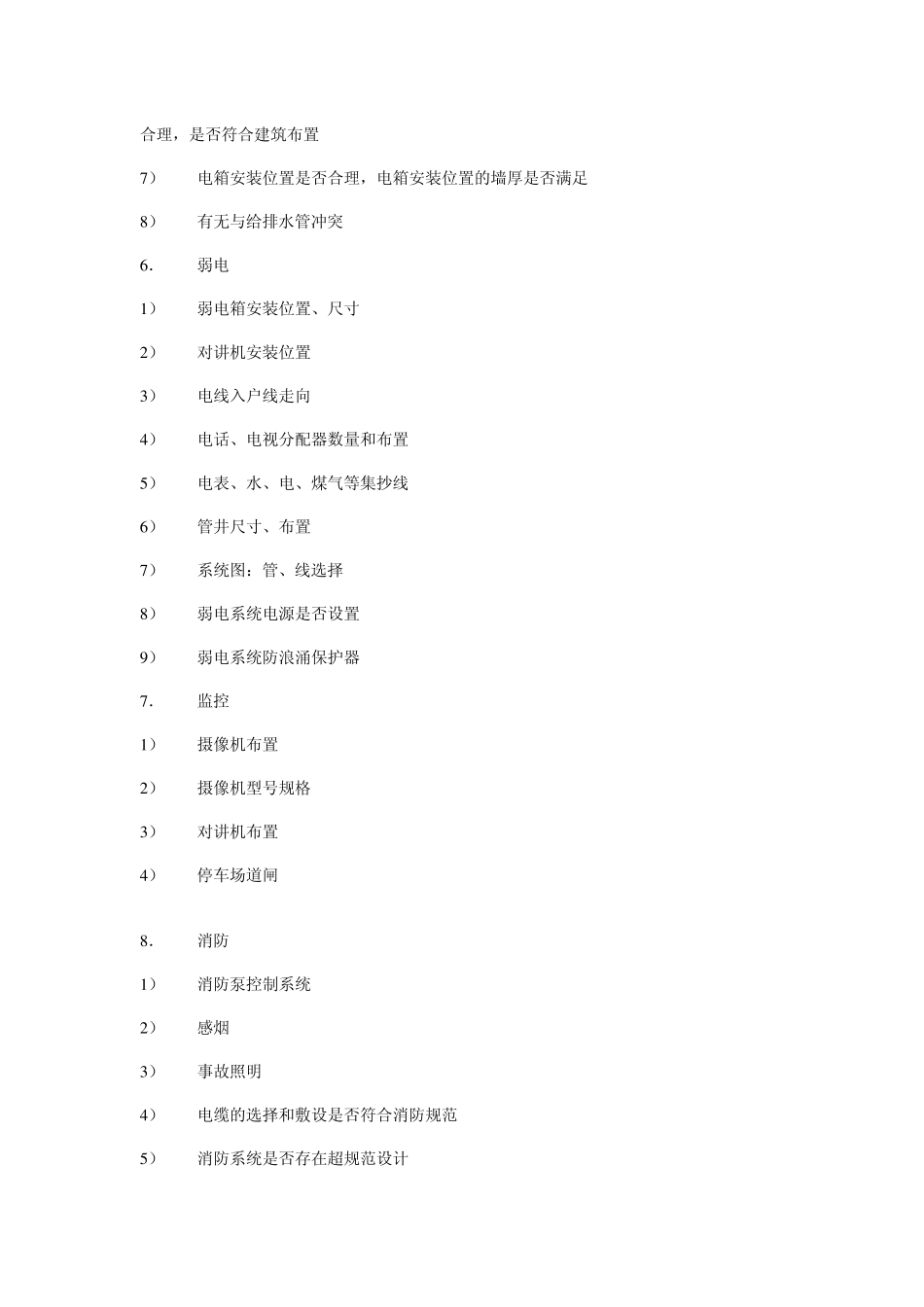

民用建筑电气图纸会审纪要_第2页
2/8

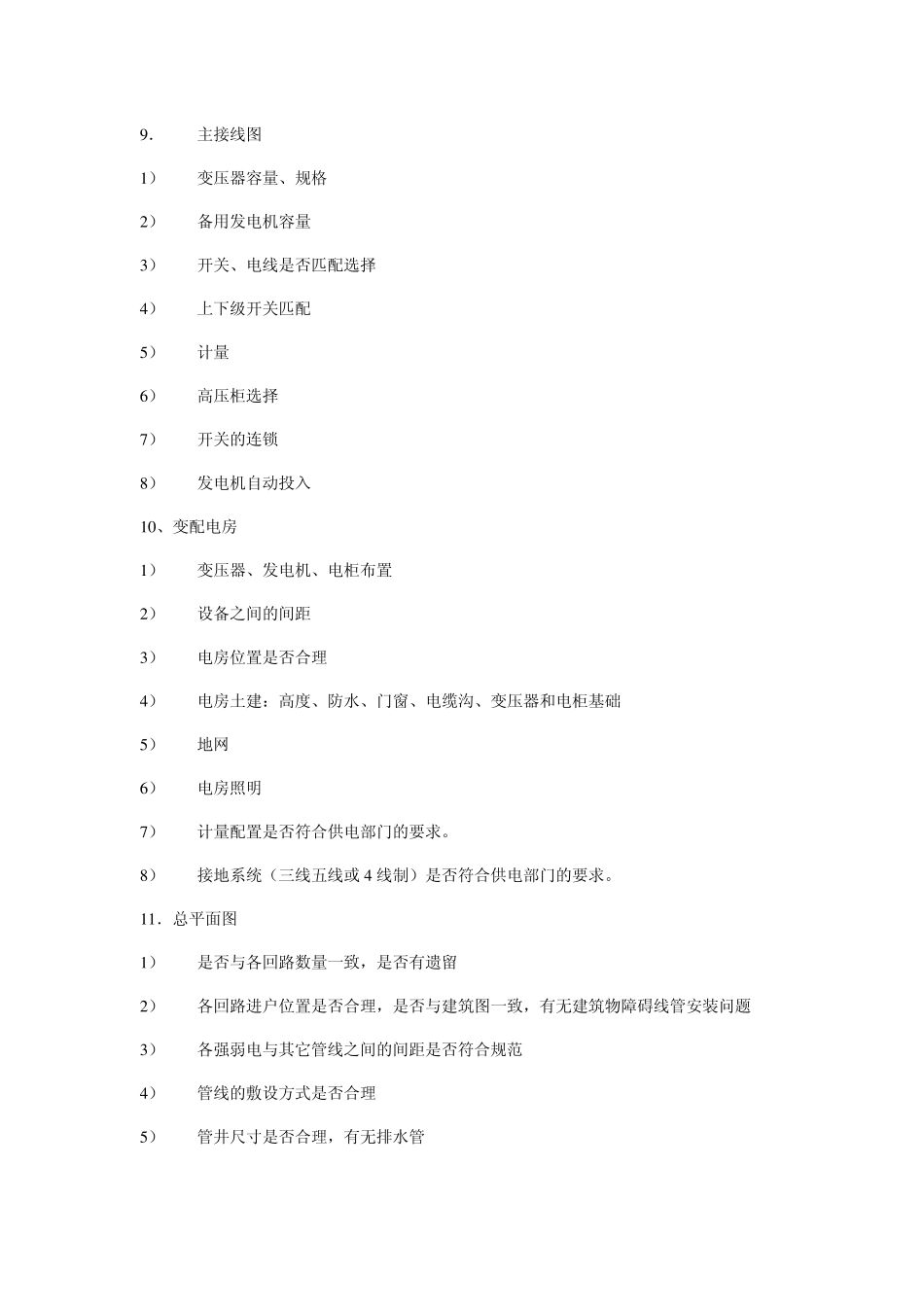

民用建筑电气图纸会审纪要_第3页
3/8
民用建筑电气图纸会审纪要 1 . 总说明:图例是否齐全、清楚 1 ) 图例中的设备(电箱、电灯、强电插座等)安装高度是否合理 2 ) 文字说明有无错漏 3 ) 有无用文字不能表达清楚的需要补图的项目 2 . 图纸是否齐全 3 . 配电系统图: 1 ) 开关、电线、配管选择是否合理 2 ) 开关与电线是否匹配 3 ) 上下级开关是否匹配 4 ) 电线电缆敷设方式是否合理 5 ) 有无不符合规范的问题 6 ) 各相负荷是否平衡 7 ) 各系统图之间有无存在矛盾 8 ) 电度计量设置是否缺项、合理 4 . 接地系统: 1 ) 重复接地、防雷接地、弱电接地,图纸是否完善、说明有无错漏 2 ) 防浪涌保护器就规格及其连接线 5 . 平面图: 1 ) 电线电缆布置是否合理,是否清楚 2 ) 电线根数是否正确 3 ) 线管敷设是否影响建筑外观 4 ) 线管敷设是否影响结构 5 ) 插座、灯数量规格是否合理 6 ) 插座、灯具、开关、电话、电视、对讲机、门铃、集抄线有无错漏,安装位置是否合理,是否符合建筑布置 7 ) 电箱安装位置是否合理,电箱安装位置的墙厚是否满足 8 ) 有无与给排水管冲突 6 . 弱电 1 ) 弱电箱安装位置、尺寸 2 ) 对讲机安装位置 3 ) 电线入户线走向 4 ) 电话、电视分配器数量和布置 5 ) 电表、水、电、煤气等集抄线 6 ) 管井尺寸、布置 7 ) 系统图:管、线选择 8 ) 弱电系统电源是否设置 9 ) 弱电系统防浪涌保护器 7 . 监控 1 ) 摄像机布置 2 ) 摄像机型号规格 3 ) 对讲机布置 4 ) 停车场道闸 8 . 消防 1 ) 消防泵控制系统 2 ) 感烟 3 ) 事故照明 4 ) 电缆的选择和敷设是否符合消防规范 5 ) 消防系统是否存在超规范设计 9 . 主接线图 1 ) 变压器容量、规格 2 ) 备用发电机容量 3 ) 开关、电线是否匹配选择 4 ) 上下级开关匹配 5 ) 计量 6 ) 高压柜选择 7 ) 开关的连锁 8 ) 发电机自动投入 1 0 、变配电房 1 ) 变压器、发电机、电柜布置 2 ) 设备之间的间距 3 ) 电房位置是否合理 4 ) 电房土建:高度、防水、门窗、电缆沟、变压器和电柜基础 5 ) 地网 6 ) 电房照明 7 ) 计量配置是否符合供电部门的要求。 8 ) 接地系统(三线五线或 4 线制)是否符合供电部门的要求。 1 1 .总平面图 1 ) 是否与各回路数...
