气体传感器图用图形符号

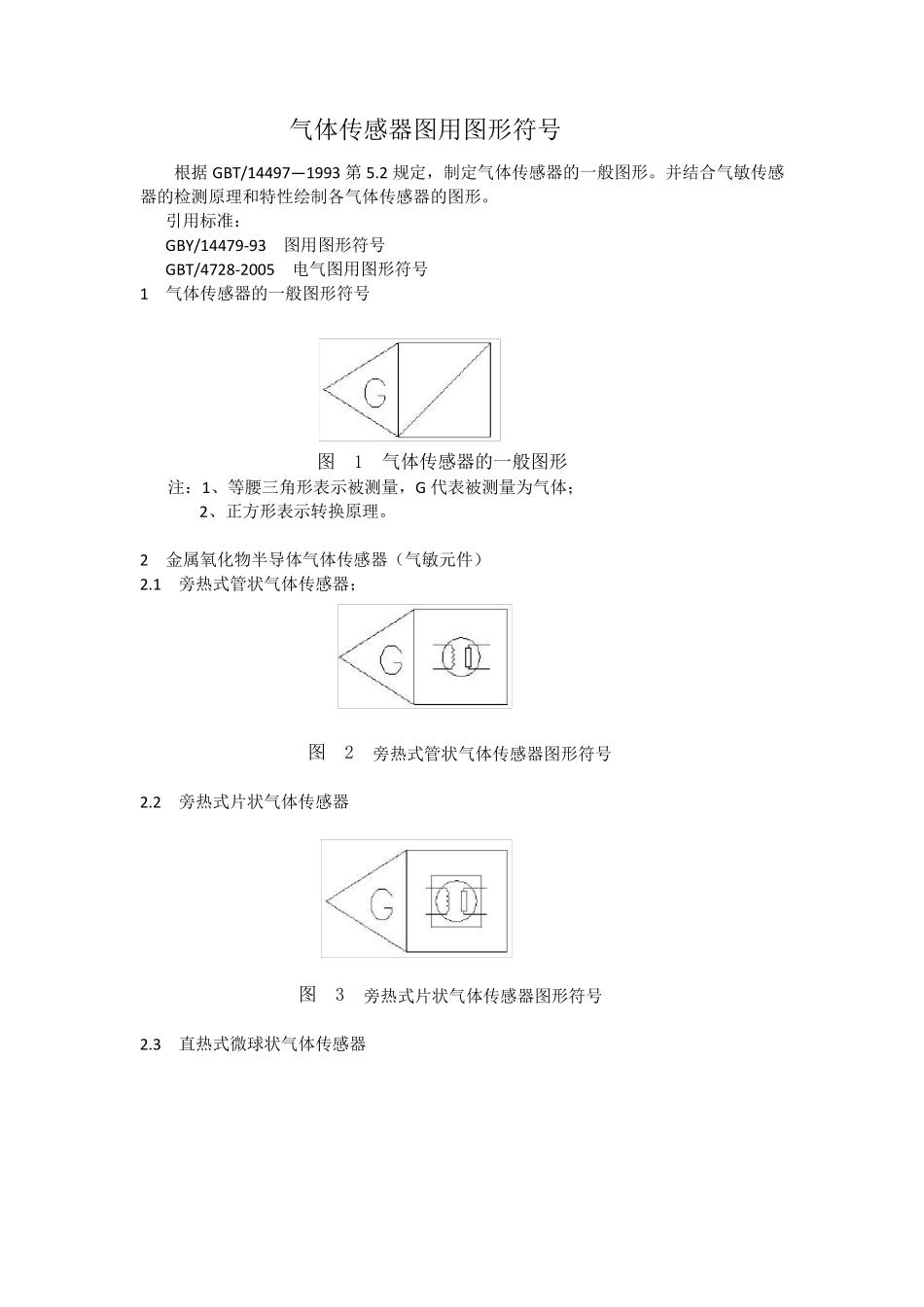

气体传感器图用图形符号_第1页
1/9

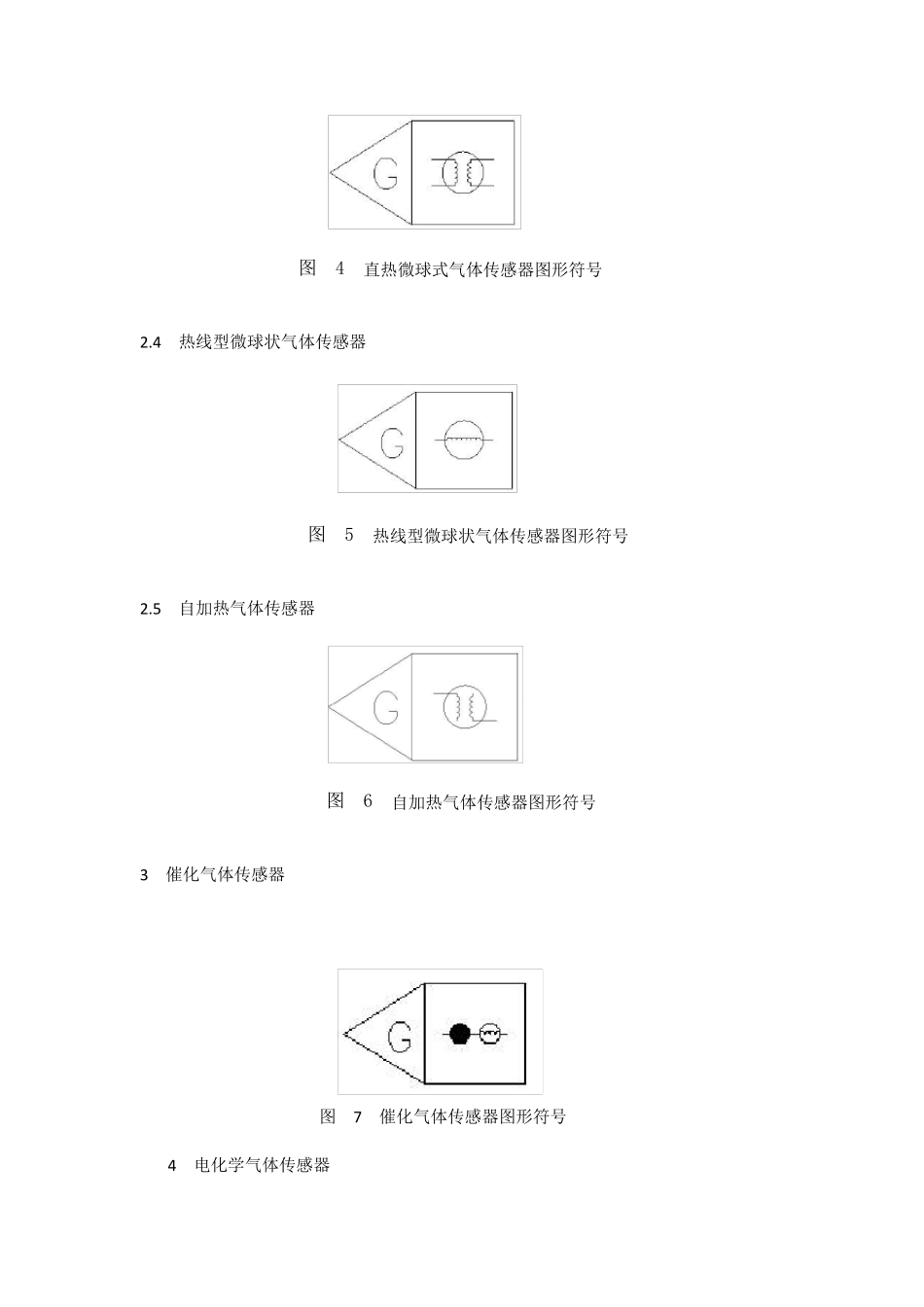

气体传感器图用图形符号_第2页
2/9

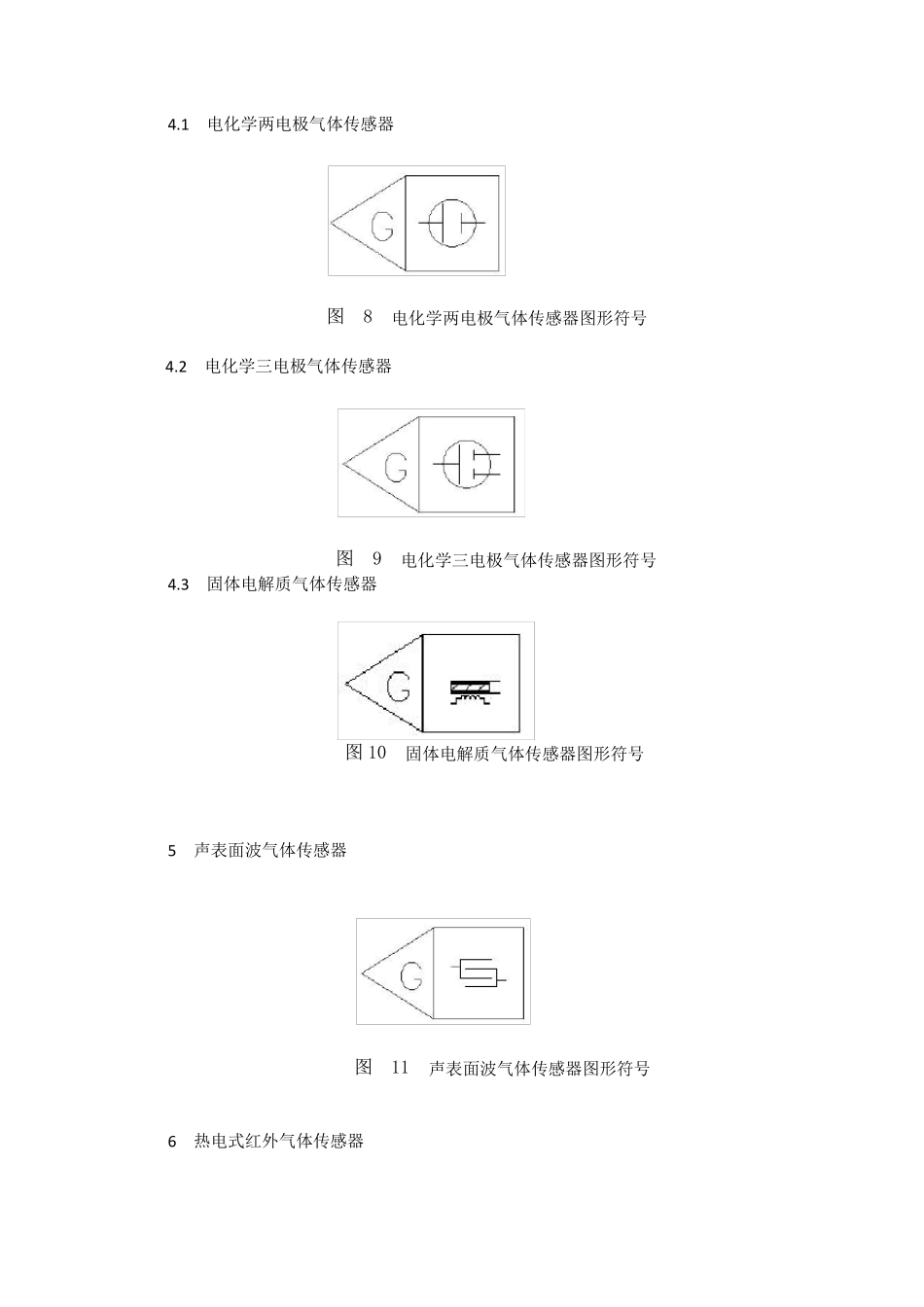

气体传感器图用图形符号_第3页
3/9
气体传感器图用图形符号 根据GBT/14497— 1993 第5.2 规定,制定气体传感器的一般图形。并结合气敏传感器的检测原理和特性绘制各气体传感器的图形。 引用标准: GBY/14479-93 图用图形符号 GBT/4728-2005 电气图用图形符号 1 气体传感器的一般图形符号 图 1 气体传感器的一般图形 注:1、等腰三角形表示被测量,G 代表被测量为气体; 2、正方形表示转换原理。 2 金属氧化物半导体气体传感器(气敏元件) 2.1 旁热式管状气体传感器; 图 2 旁热式管状气体传感器图形符号 2.2 旁热式片状气体传感器 图 3 旁热式片状气体传感器图形符号 2.3 直热式微球状气体传感器 图 4 直热微球式气体传感器图形符号 2.4 热线型微球状气体传感器 图 5 热线型微球状气体传感器图形符号 2.5 自加热气体传感器 图 6 自加热气体传感器图形符号 3 催化气体传感器 图 7 催化气体传感器图形符号 4 电化学气体传感器 4.1 电化学两电极气体传感器 图 8 电化学两电极气体传感器图形符号 4.2 电化学三电极气体传感器 图 9 电化学三电极气体传感器图形符号 4.3 固体电解质气体传感器 图10 固体电解质气体传感器图形符号 5 声表面波气体传感器 图 11 声表面波气体传感器图形符号 6 热电式红外气体传感器 图 12 热电式红外气体传感器图形符号 7 热效应热导气体传感器 图 13 热效应热导气体传感器图形符号 8 气敏二极管 图 14 气敏二极管气体传感器图形符号 9 场效应气体传感器 图 15 场效应气体传感器图形符号 表1 气体传感器图用图形符号 序 号 图 形 符 号 名 称 001 气体传感器 002 旁热式管状气体传感器 003 旁热式片状气体传感器 004 直热微球式气体传感器 005 热线型微球状气体传感器 006 常温气体传感器 007 催化气体传感器 008 电化学两电极气体传感器 009 电化学三电极气体传感器 010 固体电解质气体传感器 011 声表面波气体传感器 012 热电式红外气体传感器 013 热效应热导气体传感器 014 气敏二极管气体传感器 015 场效应气体传感器 016 传感器的命名\代号和图形符号 国标GB 7666-1987 规定了传感器的命名方法及图形符号,并将其作为统一传感器命名及图形符号的依据。该标准适用于传感器的生产、科学研究、教学及其他相关领域。 1.传感器的命名根据国标GBlT 7666-2005 的规定,传感器的全称应由“主题词加四级修饰语”...
