气体放电原理复习

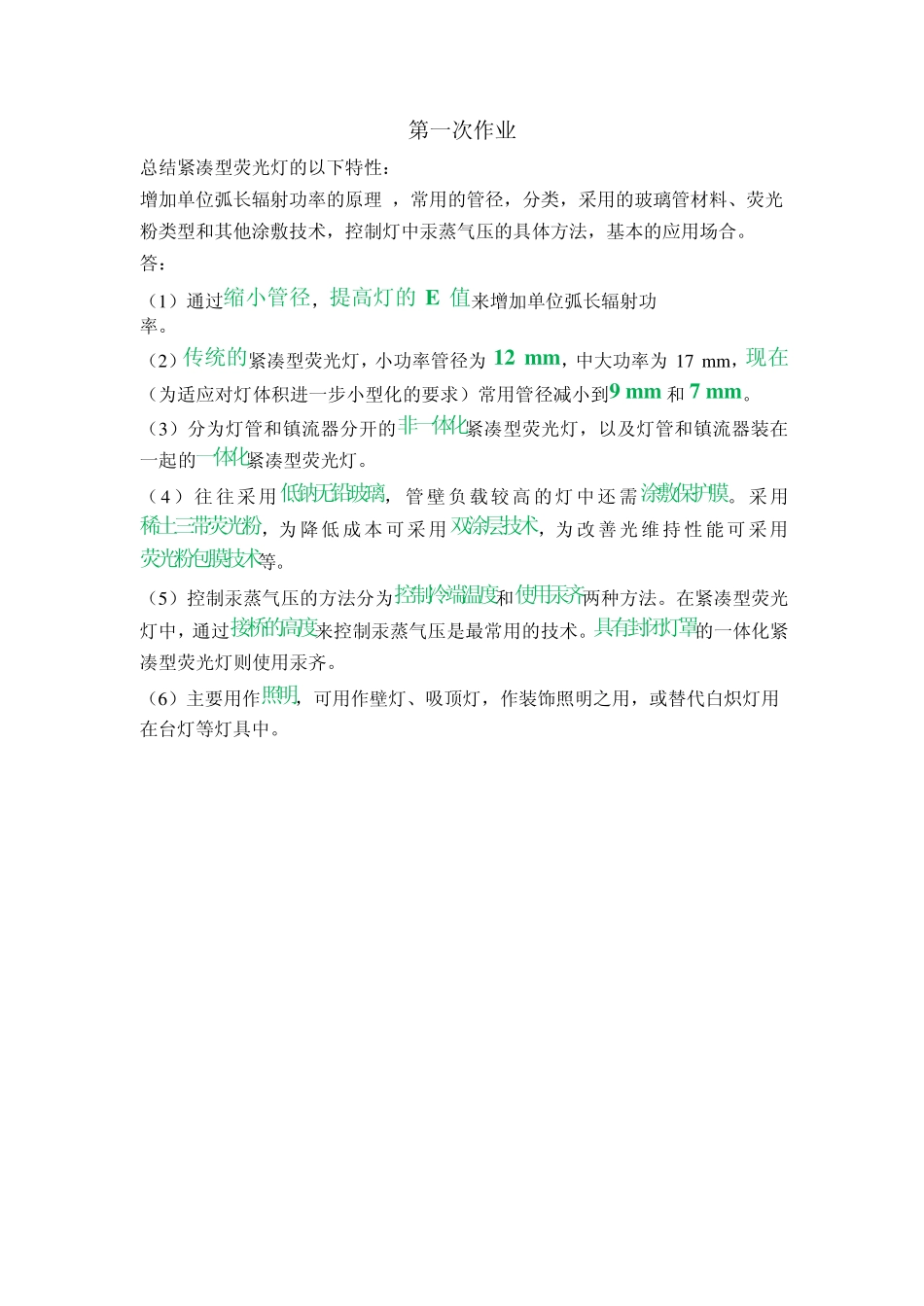

第一次作业 总结紧凑型荧光灯的以下特性： 增加单位弧长辐射功率的原理 ，常用的管径，分类，采用的玻璃管材料、荧光 粉类型和其他涂敷技术，控制灯中汞蒸气压的具体方法，基本的应用场合。 答： （1）通过缩小管径，提高灯的 E 值来增加单位弧长辐射功率。 （2）传统的紧凑型荧光灯，小功率管径为 12 m m ，中大功率为 17 m m ，现在（为适应对灯体积进一步小型化的要求）常用管径减小到 9 m m 和 7 m m 。 （3）分为灯管和镇流器分开的非一体化紧凑型荧光灯，以及灯管和镇流器装在一起的一体化紧凑型荧光灯。 （4）往 往采用低钠无铅玻璃，管壁负 载较 高 的灯中还 需涂敷保护膜。采用稀土三带荧光粉，为降低成本 可采用双涂层技术，为改 善光维 持 性能可 采用荧光粉包膜技术等。 （5）控制汞蒸气压的方法分为控制冷端温度和使用汞齐两种方法。在紧凑型荧光灯中，通过接桥的高度来控制汞蒸气压是最常用的技术。具有封闭灯罩的一体化紧凑型荧光灯则使用汞齐。 （6）主要用作照明，可用作壁灯、吸顶灯，作装饰照明之用，或替代白炽灯用在台灯等灯具中。l s s s 第二次作业 1. 对 40 W 的 T12 白色荧光灯，计算其表面负载。 解：由表 5.4.1 可知 Pl = 40 W 的 T12 白色荧光灯的各个参数： d = 38 mm ， Il = 0.40 A ， E = 0.81 V cm ，αl = 0.90 ，隋性气体为 400 Pa 的氩气。则管压降 为 V = Pl = 111.11 V. αl Il 由图 5.4.6 可知充入 400 Pa 氩气时的阴极位降为 VAK ≈ 17.5 V ，则正柱区长度为 l = Vl − VAK = 115.57 cm, c E 暗区长度 ld 通常为 20~ 40 mm，如取 30 mm，则弧长为 larc = lc + ld = 118.57 cm 。 因此，灯管的表面负载为 W = Pl ≈ 0.028 W cm2 . π dlarc 2. 对 400 W 的高压汞灯，计算其电弧管的表面负载。 解：由表 6.2.1 可知， Pl = 400 W 的高压汞灯的弧长 larc = 6.5 cm ，管径 d 的范围 为 1.70~ 1.75 cm，如取 d = 1.70 cm ，则其电弧管的表面负载为 W = Pl ≈ 11.5 W cm2 . π dlarc 3. 对 75 W 的球形超高压汞灯，计算其泡壳的表面负载。 解：由课本 P226 可知 Pl = 75 W 的球形超高压汞灯，其外半径 r0 = 0.7 cm ，壁厚 t′ = 1.8 mm ，因此其泡壳的表面负载（定义为单位内表面上承受的功率）...
