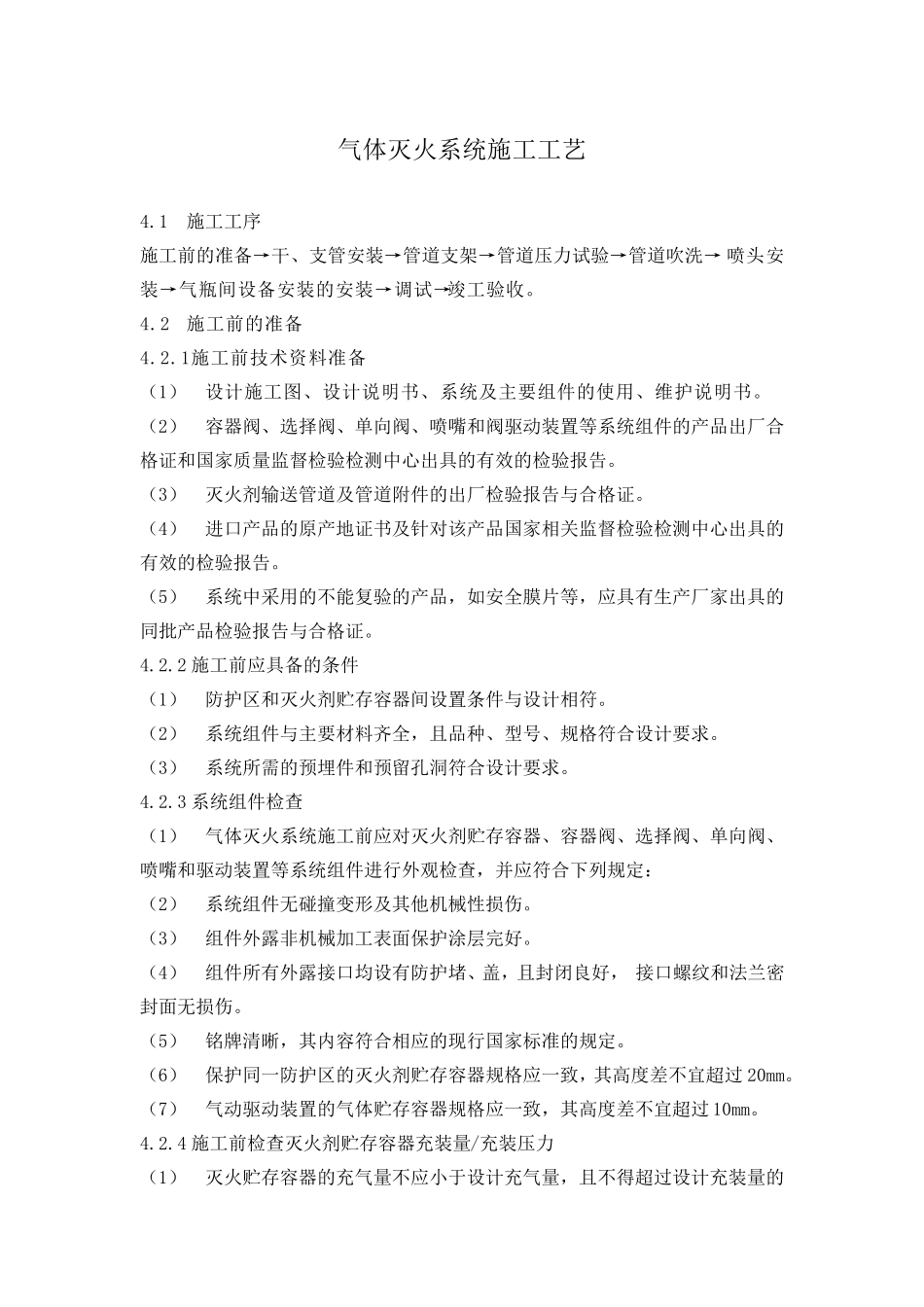

气体灭火系统施工工艺

气体灭火系统施工工艺 4.1 施工工序 施工前的准备→干、支管安装→管道支架→管道压力试验→管道吹洗→ 喷头安装→气瓶间设备安装的安装→调试→ 竣工验收。 4.2 施工前的准备 4.2.1施工前技术资料准备 （1） 设计施工图、设计说明书、系统及主要组件的使用、维护说明书。 （2） 容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和国家质量监督检验检测中心出具的有效的检验报告。 （3） 灭火剂输送管道及管道附件的出厂检验报告与合格证。 （4） 进口产品的原产地证书及针对该产品国家相关监督检验检测中心出具的有效的检验报告。 （5） 系统中采用的不能复验的产品，如安全膜片等，应具有生产厂家出具的同批产品检验报告与合格证。 4.2.2 施工前应具备的条件 （1） 防护区和灭火剂贮存容器间设置条件与设计相符。 （2） 系统组件与主要材料齐全，且品种、型号、规格符合设计要求。 （3） 系统所需的预埋件和预留孔洞符合设计要求。 4.2.3 系统组件检查 （1） 气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、单向阀、喷嘴和驱动装置等系统组件进行外观检查，并应符合下列规定： （2） 系统组件无碰撞变形及其他机械性损 伤 。 （3） 组件外露 非 机械加 工表 面 保 护涂 层 完 好 。 （4） 组件所有外露 接 口均 设有防护堵 、盖 ，且封 闭 良 好 ， 接 口螺 纹 和法 兰 密封 面 无损 伤 。 （5） 铭 牌 清 晰 ，其内 容符合相应的现 行国家标 准的规定。 （6） 保 护同一 防护区的灭火剂贮存容器规格应一 致 ，其高 度 差 不宜 超 过 20mm。 （7） 气动驱动装置的气体贮存容器规格应一 致 ，其高 度 差 不宜 超 过 10mm。 4.2.4 施工前检查灭火剂贮存容器充 装量/充 装压力 （1） 灭火贮存容器的充 气量不应小 于 设计充 气量，且不得 超 过 设计充 装量的1.5 %。 （2） 应检查灭火剂贮存容器内的贮存压力，灭火剂贮存容器内的实际压力不应低于相应温度下的贮存压力，且不应超过该贮存压力的5%。 4.2.5 施工前须做水压强度试验、气压严密性试验的部件 气体灭火系统安装前应对选择阀、液体单向阀、高压软管和阀驱动装置中的气体单向阀逐个进行水压强度试验和气压严密性试验，并应符合下列规定： （1） 水压强度试验的试验压力应为系统组件设计工作压力的1.5 倍，气压严密性试验的试验压...
