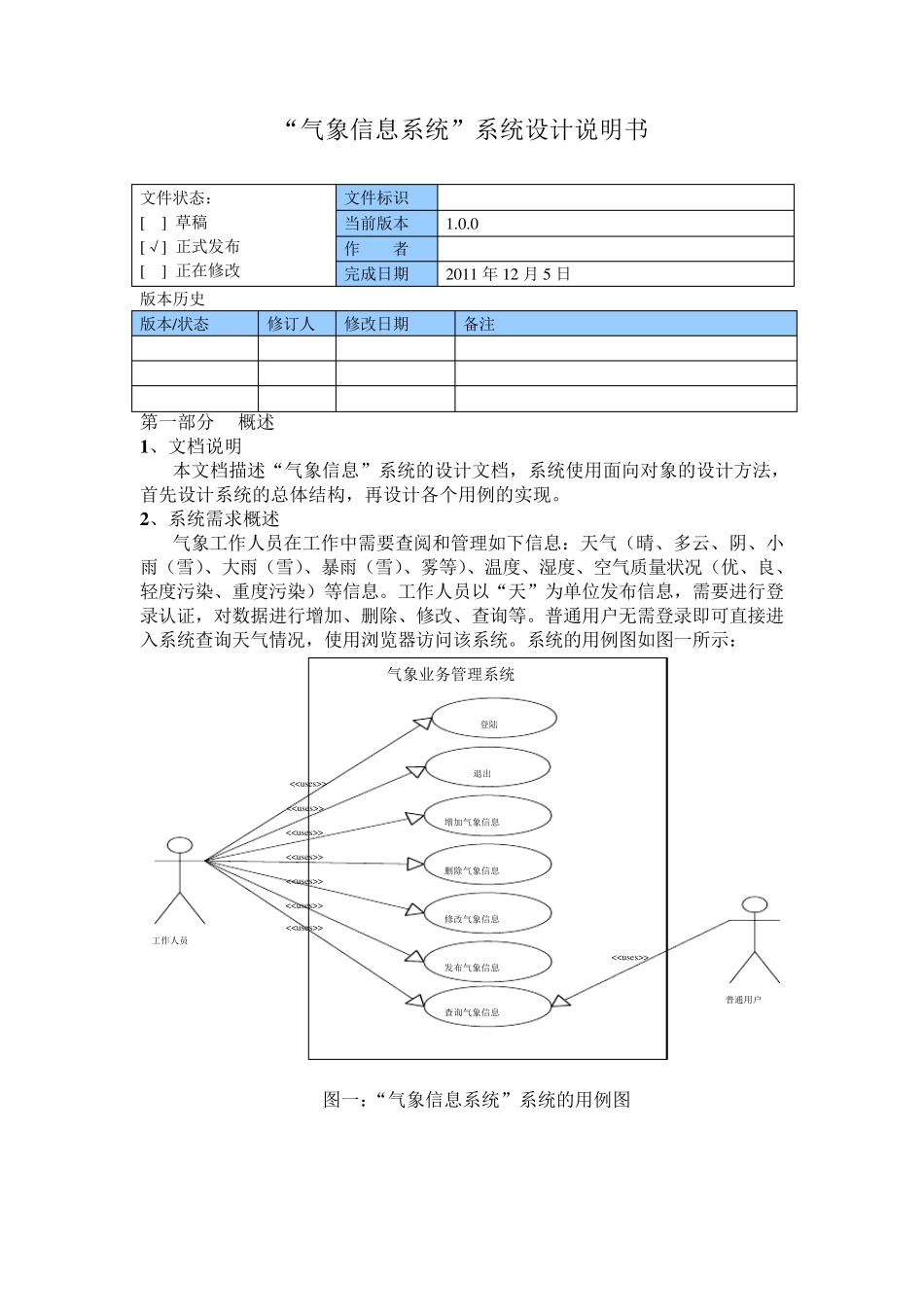

“气象信息系统”系统设计说明书 文件状态： [ ] 草稿 [√] 正式发布 [ ] 正在修改 文件标识 当前版本 1.0.0 作 者 完成日期 2011 年 12 月 5 日 版本历史 版本/状态 修订人 修改日期 备注 第一部分 概述 1 、文档说明 本文档描述“气象信息”系统的设计文档，系统使用面向对象的设计方法，首先设计系统的总体结构，再设计各个用例的实现。 2 、系统需求概述 气象工作人员在工作中需要查阅和管理如下信息：天气（晴、多云、阴、小雨（雪）、大雨（雪）、暴雨（雪）、雾等）、温度、湿度、空气质量状况（优、良、轻度污染、重度污染）等信息。工作人员以“天”为单位发布信息，需要进行登录认证，对数据进行增加、删除、修改、查询等。普通用户无需登录即可直接进入系统查询天气情况，使用浏览器访问该系统。系统的用例图如图一所示： 气象业务管理系统工作人员登陆退出增加气象信息删除气象信息修改气象信息查询气象信息普通用户<><><><><><><>发布气象信息<> 图一：“气象信息系统”系统的用例图 第二部分 系统总体结构 系统设计时基于MVC 设计模型，采用三层架构，如图二所示。 图二：气象信息系统的体系结构 第三部分、系统设计 1、关键抽象 从需求中可以得出系统的如下关键抽象：气象工作人员、气象信息、普通用户。这些实体可以设计为JavaBean 类，例如气象工作人员具有这些属性：姓名、工作证号和出生日期等。工作人员和气象信息之间具有如下关系：一个气象工作人员可以增加、修改、删除、发布、查询气象信息，每天的气象信息可以被多个气象工作人员来操作更新；每天的气象信息包括天气、温度、湿度、空气质量等。而普通人员可以查询每日的气象信息。图三描述了系统的关键抽象，他们为系统的模型。 +setuserName()+getuserName()+setpassword()+getpassword()-userName : string-password : string-w eatherw orker+setdate()+getdate()+setweather()+getweather()+settemperature()+gettemperature()+sethumidity()+gethumidity()+setairQuality()+getairQuality()-date : string-weather : string-temperatuer : float-humidity : float-airQuality : stringw eatherinfo+getdate()+getweather()+gettemperature()+gethumidity()+getairQuality()commonperson 图3 “气象信息系统”关系模型 2、用例的设计 使用面向...
