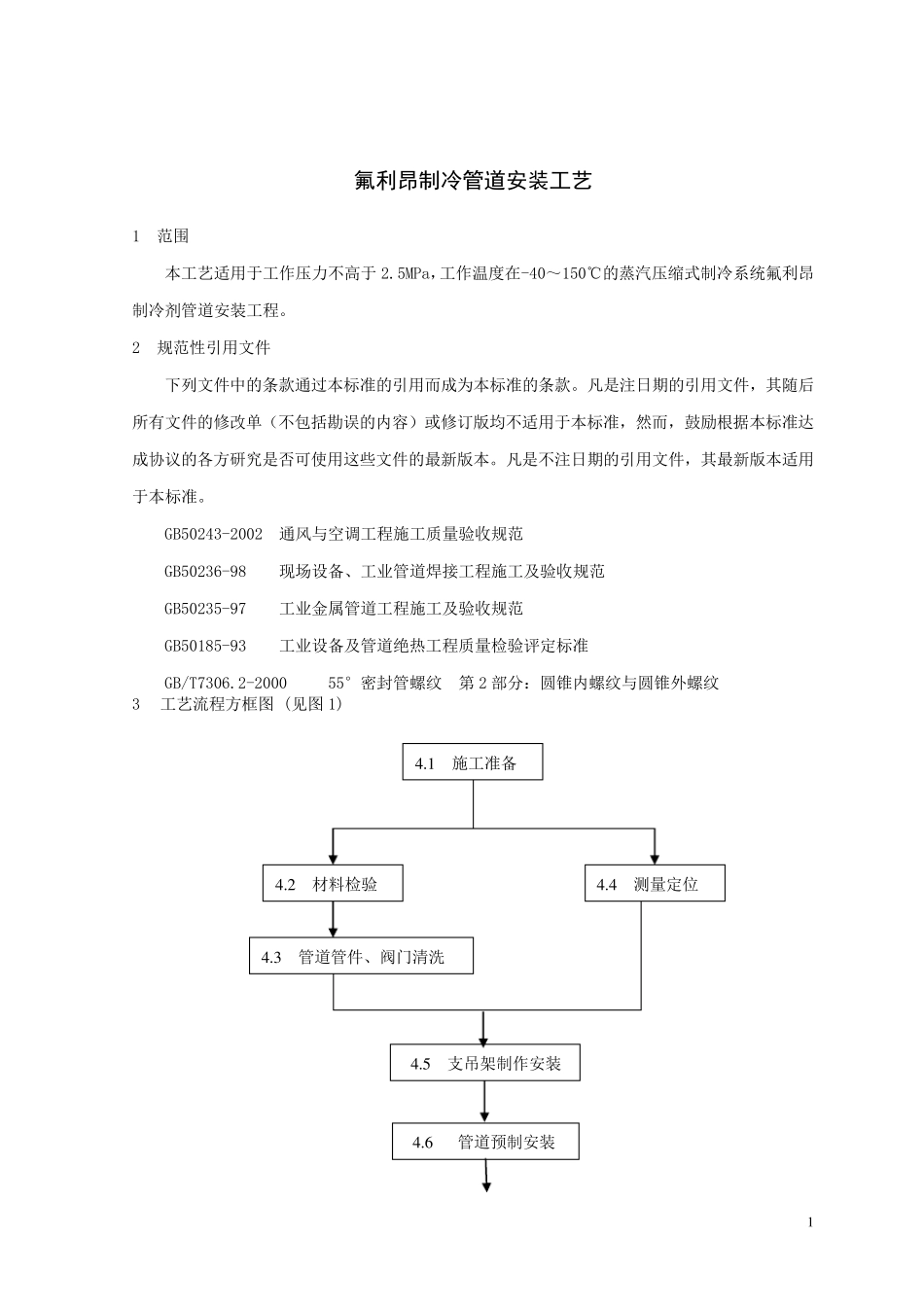

1 氟利昂制冷管道安装工艺 1 范围 本工艺适用于工作压力不高于2.5MPa，工作温度在-40～150℃的蒸汽压缩式制冷系统氟利昂制冷剂管道安装工程。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有文件的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB50243-2002 通风与空调工程施工质量验收规范 GB50236-98 现场设备、工业管道焊接工程施工及验收规范 GB50235-97 工业金属管道工程施工及验收规范 GB50185-93 工业设备及管道绝热工程质量检验评定标准 GB/T7306.2-2000 55°密封管螺纹 第 2 部分：圆锥内螺纹与圆锥外螺纹 3 工艺流程方框图 (见图 1) 4 .1 施工准备 4 .2 材料检验 4 .4 测量定位 4 .3 管道管件、阀门清洗 4 .5 支吊架制作安装 4 .6 管道预制安装 2 图1 工艺流程方框图 4 工艺过程 4.1 施工准备 4.1.1 施工技术准备 4.1.1.1 熟悉施工图纸和有关的技术资料，了解施工程序、施工方法、质量标准及施工验收技术规范。 4.1.1.2 按施工图与现场复查核对，发现问题及时提请有关部门解决，并按规定办理确认手续。 4.1.1.3 编制施工预算及施工方案及施工技术措施。 4.1.1.4 根据施工方案对施工班组进行技术交底。交底包括执行标准规范、施工方法、技术质量要求、安全操作规定、施工进度，材料及加工件使用要求等。 4.1.2 管道施工所具备的条件 4.1.2.1 管道管件和阀门的型号、材质及工作压力等必须符合设计要求，并且有合格证，质量证明书。 4.1.2.2 规划和搭设临时设施和管道预制加工及管道清洗场地。 4 .7 管道连接 4 .8 阀门安装 4 .9 系统吹扫 4 .1 0 试 压 4 .1 1 真空试验 4 .1 2 油漆、保温 4 .1 3 交工验收 3 4.1.2.3 施工工具、施工机械准备就绪，计量器具应在定检、周检期内。 4.1.3 材料准备 4.1.3.1 按进度计划要求编制材料计划及加工件计划的申报。 4.1.3.2 认真清点到场的材料及加工件，并应分类分项整齐堆放在指定地点，做好标色。 4.1.4 焊接准备 4.1.4.1 开工前，焊接技术人员应按焊接工艺编制焊接作业指导书，填写上岗焊工登记表。 4.1.4.2 开工前做好焊工培训与考核工作，取得资格证书后方可上岗施焊。 4.2 材料检验...
