氢气管道施工说明

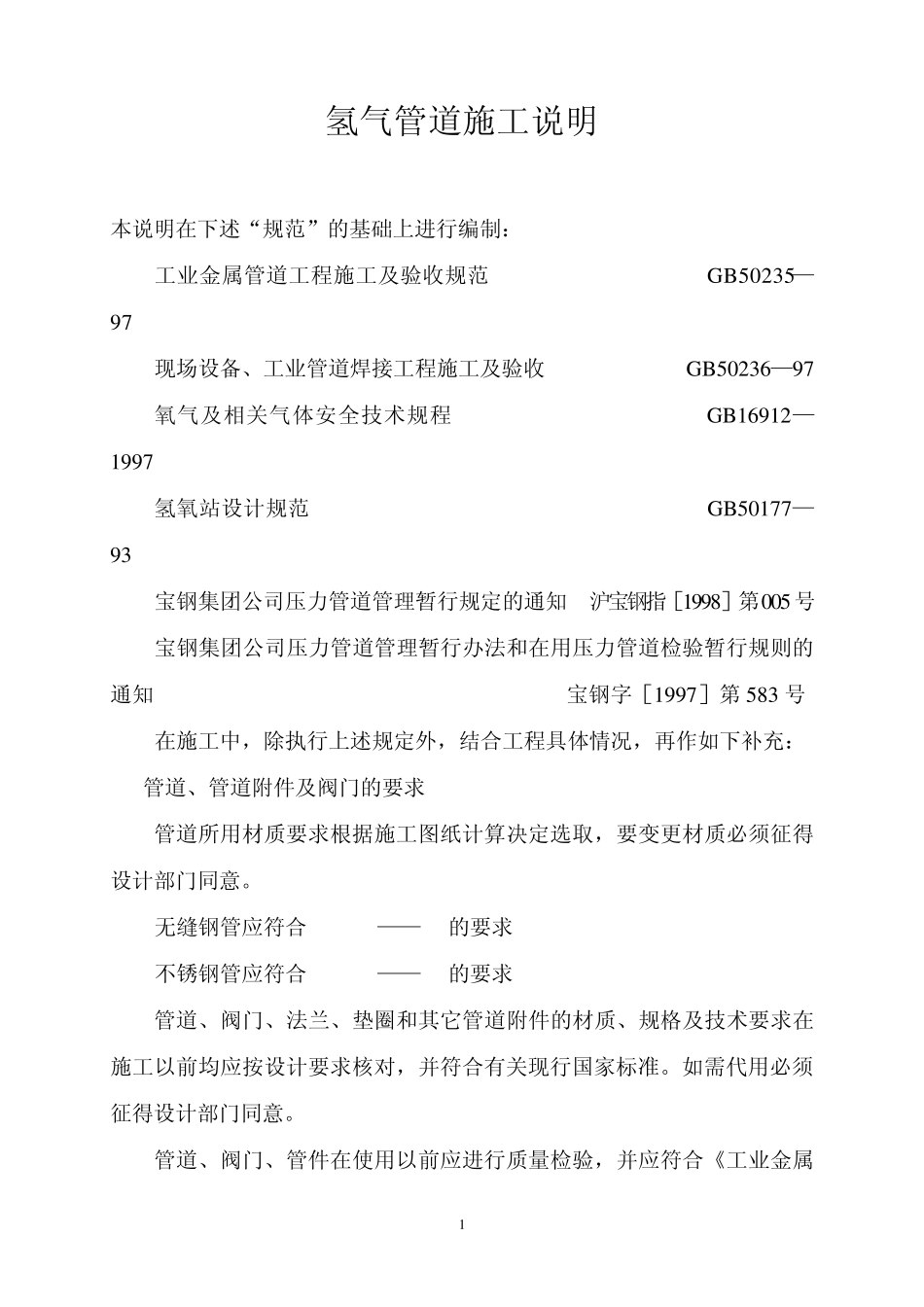

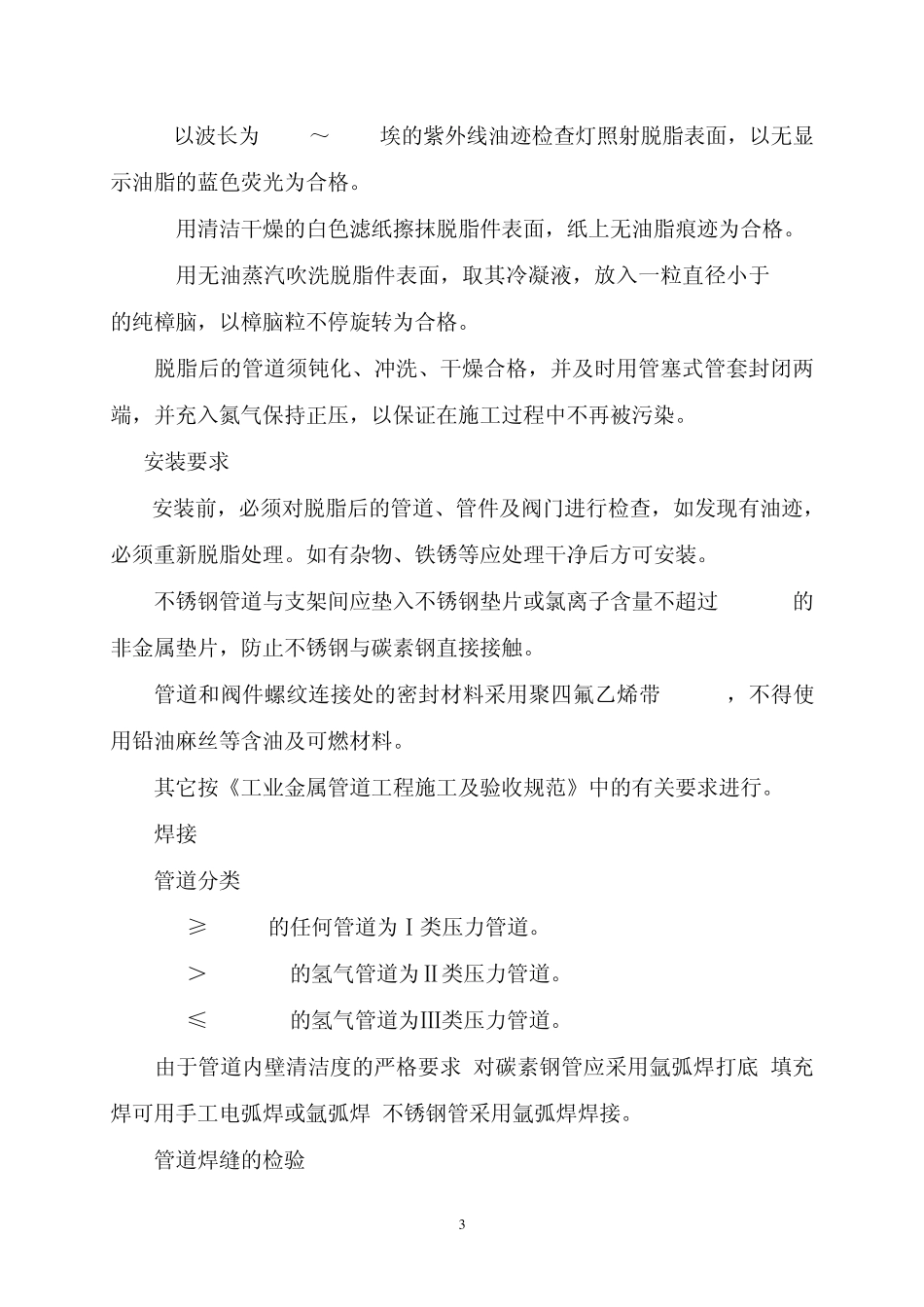

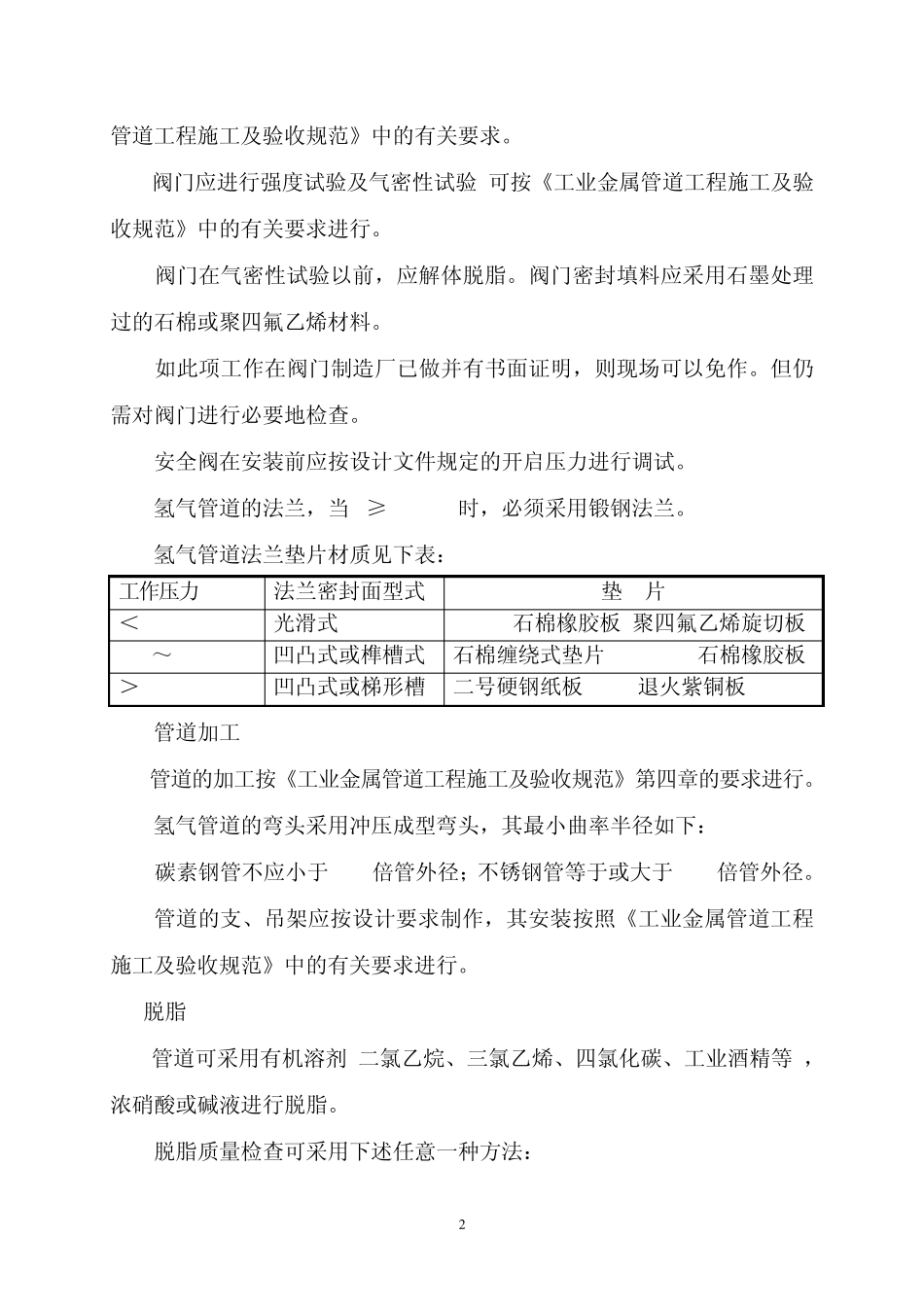

1 氢气管道施工说明 本说明在下述“规范”的基础上进行编制： 工业金属管道工程施工及验收规范 GB50235—97 现场设备、工业管道焊接工程施工及验收 GB50236—97 氧气及相关气体安全技术规程 GB16912—1997 氢氧站设计规范 GB50177—93 宝钢集团公司压力管道管理暂行规定的通知 沪宝钢指［1998］第005号 宝钢集团公司压力管道管理暂行办法和在用压力管道检验暂行规则的通知 宝钢字［1997］第 583 号 在施工中，除执行上述规定外，结合工程具体情况，再作如下补充： 1. 管道、管道附件及阀门的要求 1.1 管道所用材质要求根据施工图纸计算决定选取，要变更材质必须征得设计部门同意。 无缝钢管应符合 GB8163——87的要求 不锈钢管应符合 GB2270——80的要求 1.2 管道、阀门、法兰、垫圈和其它管道附件的材质、规格及技术要求在施工以前均应按设计要求核对，并符合有关现行国家标准。如需代用必须征得设计部门同意。 1.3 管道、阀门、管件在使用以前应进行质量检验，并应符合《工业金属 2 管道工程施工及验收规范》中的有关要求。 1.4 阀门应进行强度试验及气密性试验,可按《工业金属管道工程施工及验收规范》中的有关要求进行。 阀门在气密性试验以前，应解体脱脂。阀门密封填料应采用石墨处理过的石棉或聚四氟乙烯材料。 如此项工作在阀门制造厂已做并有书面证明，则现场可以免作。但仍需对阀门进行必要地检查。 1.5 安全阀在安装前应按设计文件规定的开启压力进行调试。 1.6 氢气管道的法兰，当P≥3.0MPa时，必须采用锻钢法兰。 1.7 氢气管道法兰垫片材质见下表： 工作压力(MPa) 法兰密封面型式 垫 片 ＜2.5 光滑式 XB350石棉橡胶板 聚四氟乙烯旋切板 2.5～10.0 凹凸式或榫槽式 石棉缠绕式垫片 XB350石棉橡胶板 ＞10.0 凹凸式或梯形槽 二号硬钢纸板 退火紫铜板 2. 管道加工 2.1 管道的加工按《工业金属管道工程施工及验收规范》第四章的要求进行。 2.2 氢气管道的弯头采用冲压成型弯头，其最小曲率半径如下： 碳素钢管不应小于 1.5倍管外径；不锈钢管等于或大于 1.0倍管外径。 2.3 管道的支、吊架应按设计要求制作，其安装按照《工业金属管道工程施工及验收规范》中的有关要求进行。 3. 脱脂 3.1 管道可采用有机溶剂(二氯乙烷、三氯乙烯、四氯化碳、工业酒精等)，浓硝酸或碱液进行脱脂。 3.2 脱脂质量检查可采用下述任意一种方法： 3 3.2.1 以波长为 3200～3800埃的...
