焊 接 安 全 技 术 ： 第 二 章 气 焊 和 气 割 安 全 第 五 节 焊 割 炬 安 全 一 、 焊 割 炬 的 结 构 及 工 作 原 理 1． 焊 炬 焊 炬 的 功 用 是 使 可 燃 气 体 与 氧 按 需 要 的 比 例 在 焊 炬 中 混 合 均 匀 ， 并 由 一 定 孔 径 的 焊 嘴 喷 出 ， 进 行 燃 烧 以 形 成 一 定 能 率 和 性 质 的 稳 定 的 焊 接 火 焰
焊炬 又 称 焊 枪 ， 它 在 构 造 上 应 安 全 可 靠 ， 尺 寸 小 ， 质 量 小 ， 调 节 方 便

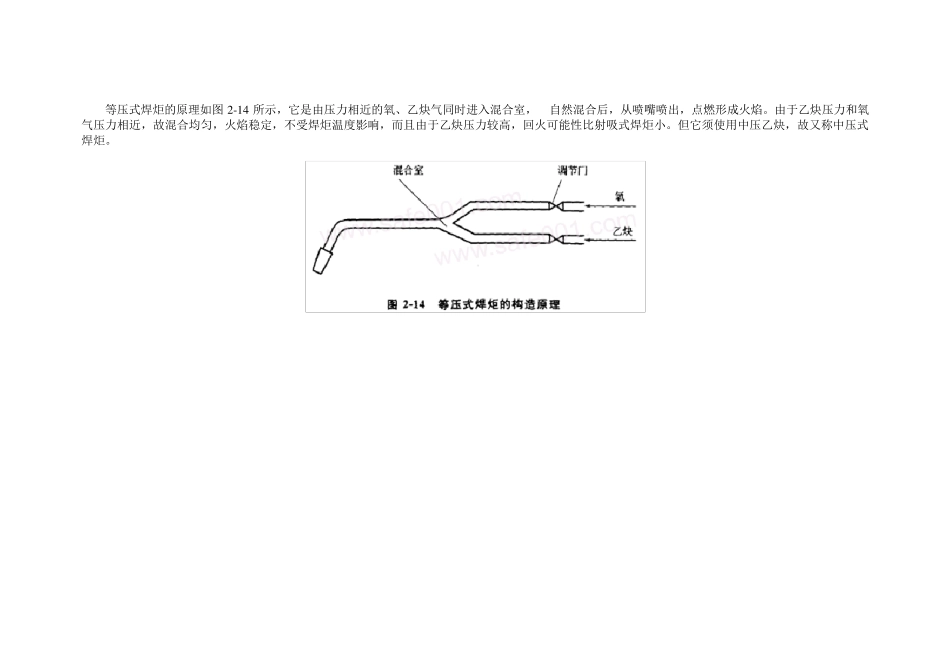

焊 炬 按 可 燃 气 体 进 入 混 合 室 的 方 式 不 同 ， 可 分 为 射 吸 式 和 等 压 式 两 种

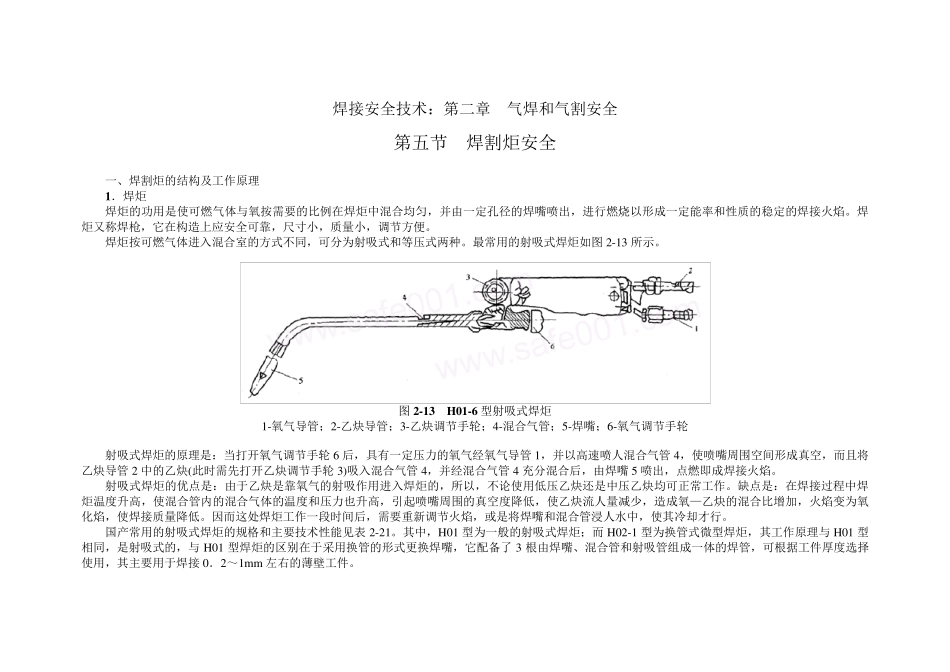

最 常 用 的 射 吸 式 焊 炬 如 图 2-13 所 示
图 2-13 H 01-6 型 射 吸 式 焊 炬 1-氧 气 导 管 ； 2-乙 炔 导 管 ； 3-乙 炔 调 节 手 轮 ； 4-混 合 气 管 ； 5-焊 嘴 ； 6-氧 气 调 节 手 轮 射 吸 式 焊 炬 的 原 理 是 ： 当 打 开 氧 气 调 节 手 轮 6 后 ， 具 有 一 定 压 力 的 氧 气 经 氧 气 导 管 1， 并 以 高 速 喷 人 混 合 气 管 4， 使 喷 嘴 周 围 空 间 形 成 真 空 ， 而且将乙 炔 导 管 2 中 的 乙 炔 (此时需 先打 开 乙 炔 调 节 手 轮 3)吸 入 混 合 气 管 4， 并 经 混 合 气 管 4 充分 混 合 后 ， 由 焊 嘴 5 喷 出 ， 点燃 即成 焊 接 火 焰

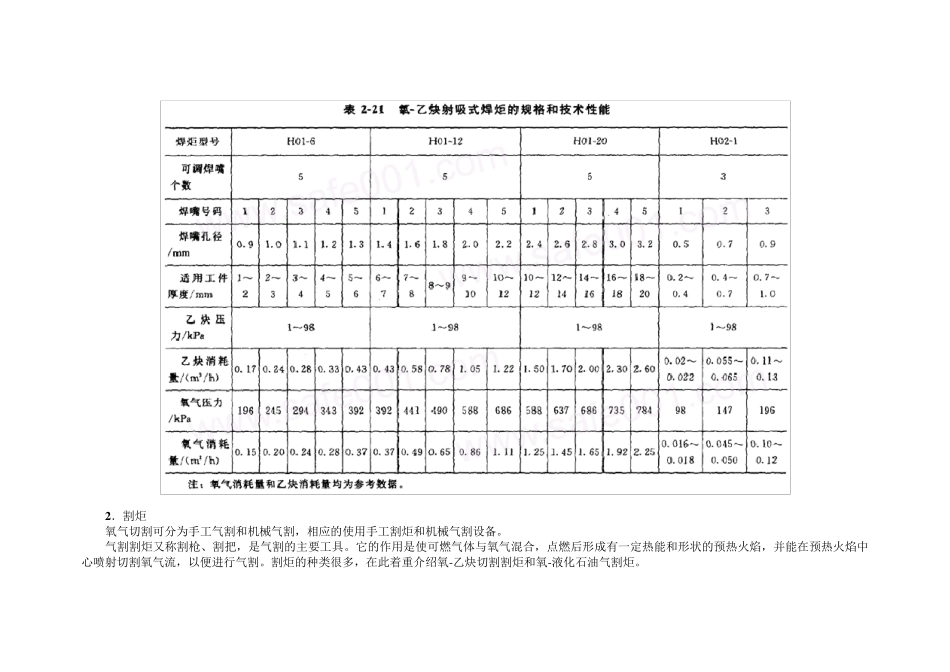

射 吸 式 焊 炬 的 优点是 ： 由 于乙 炔 是 靠 氧 气 的 射 吸 作 用 进 入 焊 炬 的 ， 所 以 ， 不 论使 用 低压 乙 炔 还是 中 压 乙 炔 均 可 正常 工 作
