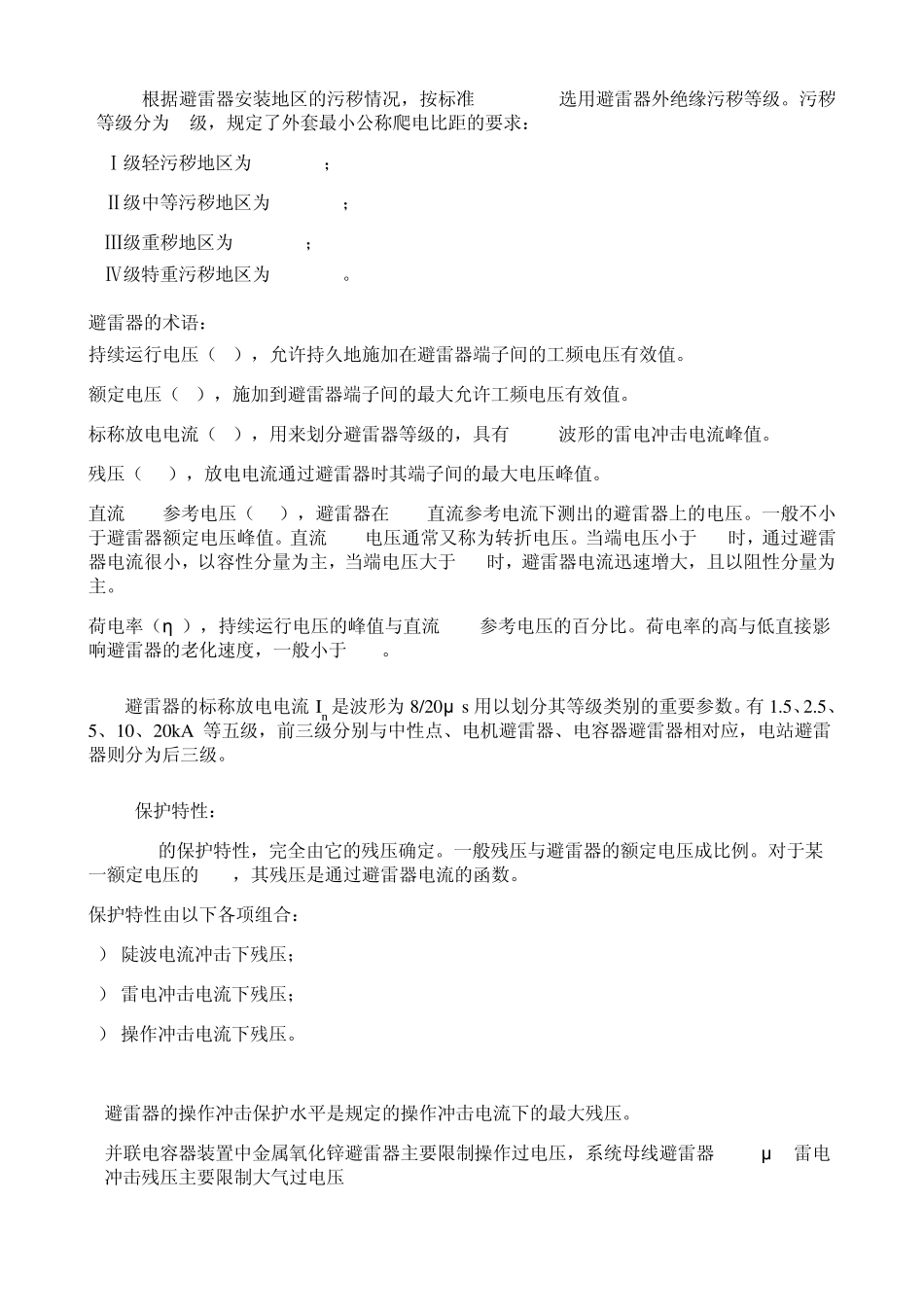

并联电容器装置中金属氧化锌避雷器几种接线方式及其 主要技术参数和型号选择 金属氧化物避雷器，英文名为 Metal Ox ide Arrester，简称 MOA。无间隙金属氧化物雷器，指仅有金属氧化物非线性电阻片相串联和（或）并联、无并联或串联放电间隙所组成的避雷器，是用以保护电气设备免受各种过电压危害的保护设备。 电力系统中过电压是由雷击、开关操作或故障等引起的，可分为三大类：暂时过电压，操作过电压，雷电过电压（或大气过电压）。MOA是七十年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电阻），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。然而压敏电阻被击状态，是可以恢复的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。因此，在电力线上如安装 MOA后，当产生过电压时，高电压使压敏电阻击穿，电流通过压敏电阻流入大地，使电源线上的电压控制在安全范围内，从而保护了电器设备的安全。为了使避雷器能可靠地保护电气设备，要求避雷器的伏-安特性在电气设备的伏-安特性下面，当系统产生过电压时，电容器两端电压升高，避雷器动作，将电容器两端的电压限制在避雷器保护水平以下。目前氧化物避雷器阀片的主要成分是氧化锌，所以也常称之为氧化锌避雷器。 目前使用的避雷器有瓷套式和复合外套两种，复合外套避雷器的外套材料选用的主料是甲基乙烯基硅橡胶。复合外套避雷器和瓷套式避雷器相比，具有以下特点：（1）重量轻，体积小；（2）避雷器的耐污性能好，利用硅橡胶外套的憎水性，提高了避雷器的外绝缘性能，减轻了装置的维护工作量；（3）避雷器的防爆性能好，采用环氧玻璃丝筒和硅橡胶材料制成的复合外套，有利于释放避雷器故障时的内部压力，避免了避雷器爆炸对其它设备的危害。因此，现在常选用复合外套氧化物避雷器。 复合外套氧化物避雷器型号说明如下： □ □ □ □ □ — □ / □ □ 附加特性代号 标称放电电流下残压 避雷器额定电压 设计序号（用阿拉伯数字表示） 使用场所 结构特性 标称放电电流 产品型式 产品型式：Y—瓷套式氧化物避雷器 YH—复合外套氧化物避雷器 结构特征： W—无间隙 C—串联间隙 B—并联间隙 使用场所： S—配电型 Z—电站型 B—并联电容器用 D—电机用 T—电气化铁道用 X—线路...
