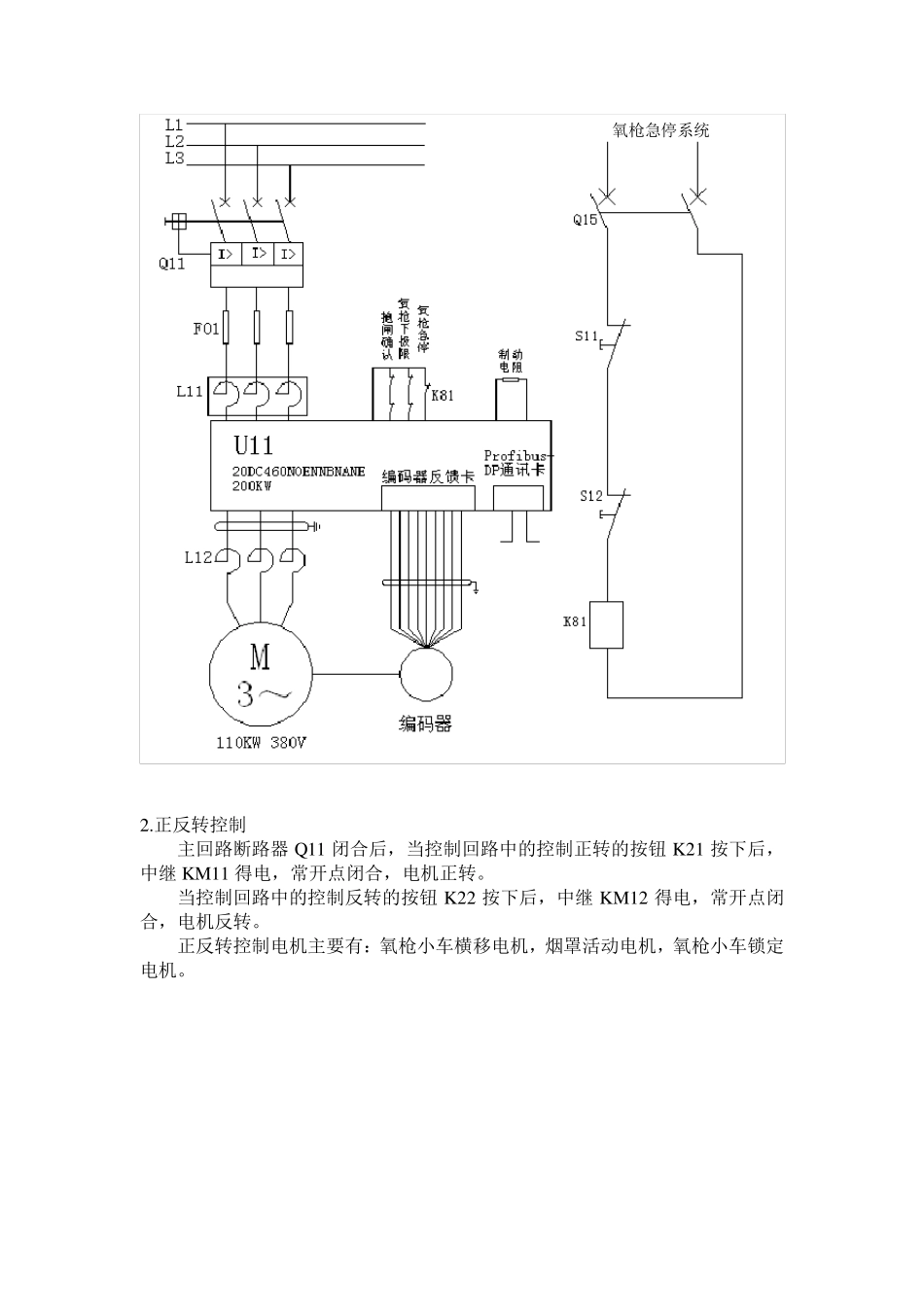

氧枪系统设备档案 一、系统概述 本系统主要描述了氧枪的传动系统，电机驱动系统，抱闸保护以及氧枪连锁等内容。 氧枪的供电系统 1.引自低压配电室的两条动力电缆经过双电源切换装置、多功能显示表、至主母线，挂两个氧枪升降主电机负载。 2.经低压配电室整流配电柜引出一条动力电缆，送给 EPS,,为副枪、氧枪MCC 柜、倾动 MCC 柜供电。 3.经低压配电室整流柜和 EPS 配电柜出线的两条动力电缆经双电源自动切换装置，送至主母线，带氧枪横移电机，氧枪锁定电机，烟罩活动电机，氧枪制动器等负载。 低压配电室整流柜 塑壳断路器 三相电压表 副枪配电 1#倾动 MCC MCC 配电 EPS 220V 380V 低压配电室 低压配电室 双电源转换装置 多功能表 主母线 负载 主母线 塑壳断路器 变压器 塑壳断路器 控 制 母 线 氧枪控制系统 氧枪由全数字交流变频器调速控制，并由传动装置对卷扬电机实施供电和控制；分为A、B 枪，一用一备。氧枪的动作由PLC 控制。为保证氧枪安全运行和工艺要求，氧枪操作必须与抱闸、仪控、氧枪状态及其它设备的控制进行连锁。氧枪升降装置的提升速度为快速40m/min；慢速10m/min；配备增量型编码器（与电机同轴，用于速度测量）、主令控制器、绝对值编码器（与电机同轴，用于高度测量）。 系统的各电机控制方式分为三种：变频控制、接触器正反转控制、接触器单转控制。 1.变频器控制 从主控室操作台、HMI 画面以及程序自动发出的氧枪动作和停止指令经PLC通过 Profibus-DP 总线送至变频器，变频器输出不同频率的电流驱动升降电机带着装置转动，实现氧枪的升降。当有操作台上的急停按钮按下了，中继K81 得电，常闭点打开，变频器停止输出，氧枪停止动作。 有变频器控制的电机有：1#氧枪升降主电机、2#氧枪升降主电机。 低压配电室整流柜 EPS MCC 配电柜 双电源切换装置 主母线 2# 负载 220V 380V 塑壳断路 器 变压器 塑壳断路 器 控制母线 2.正反转控制 主回路断路器Q11 闭合后，当控制回路中的控制正转的按钮K21 按下后，中继KM11 得电，常开点闭合，电机正转。 当控制回路中的控制反转的按钮K22 按下后，中继KM12 得电，常开点闭合，电机反转。 正反转控制电机主要有：氧枪小车横移电机，烟罩活动电机，氧枪小车锁定电机。 氧枪急停系统 3. 接触器单转控制 当PLC 控制的常开点K11 闭合后，接触器KM11 得电闭合，电机启动。 接触器单转控制的电机有：1#氧枪...
