氩弧焊工艺基础知识

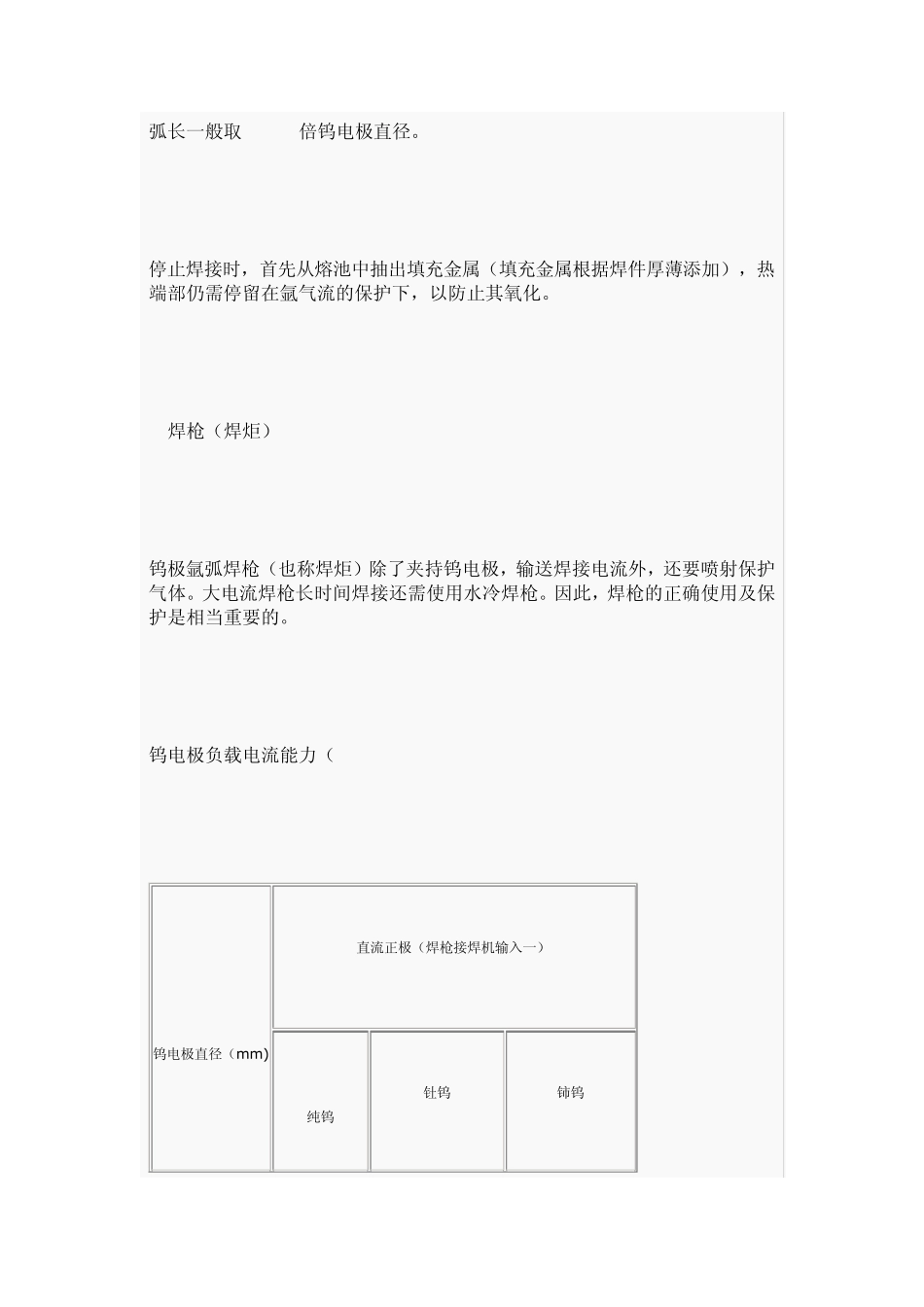

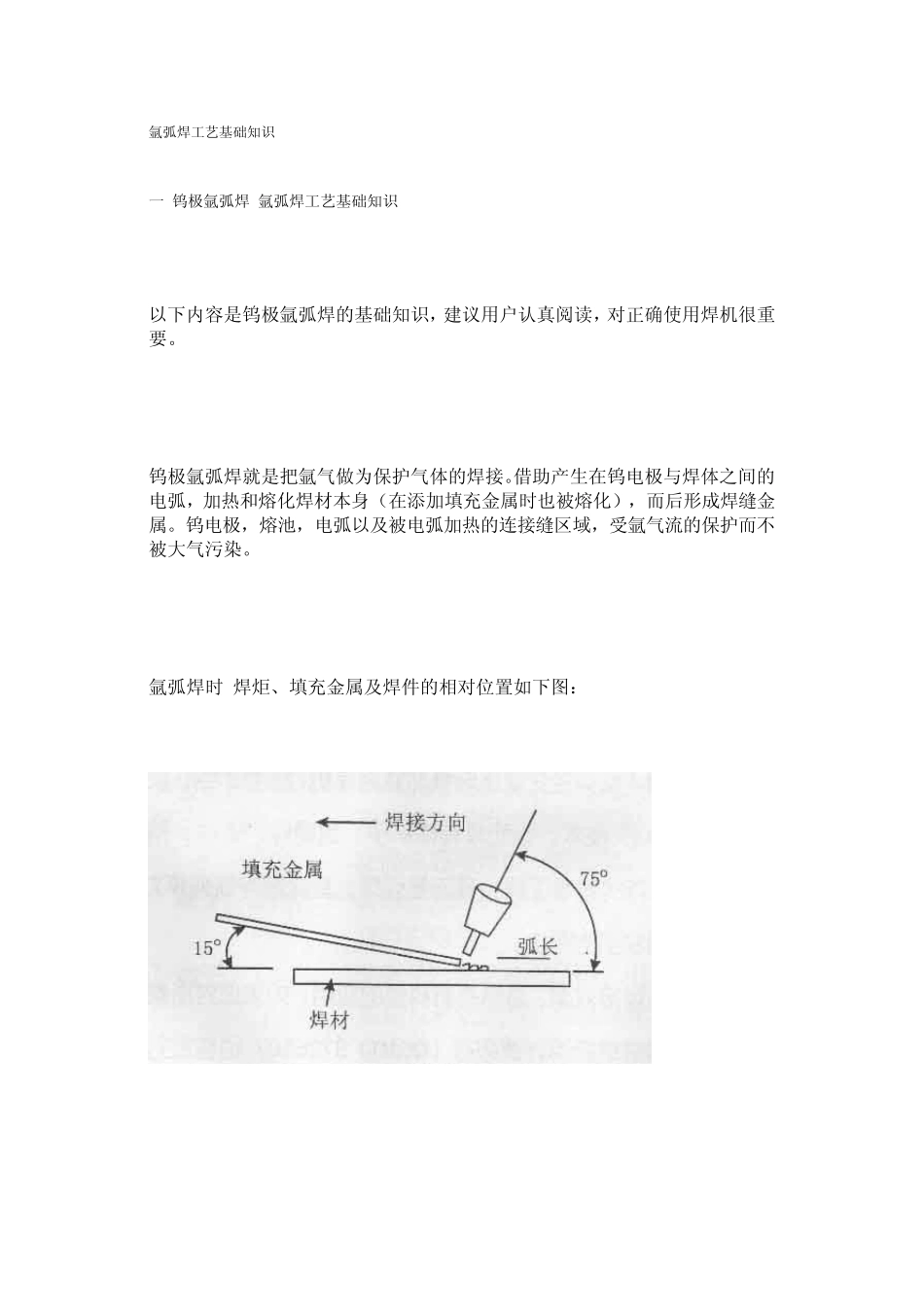

氩弧焊工艺基础知识 一.钨极氩弧焊(氩弧焊工艺基础知识) 以下内容是钨极氩弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。 钨极氩弧焊就是把氩气做为保护气体的焊接。借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。 氩弧焊时,焊炬、填充金属及焊件的相对位置如下图： 弧长一般取1-1.5倍钨电极直径。 停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。 1.焊枪（焊炬） 钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。大电流焊枪长时间焊接还需使用水冷焊枪。因此，焊枪的正确使用及保护是相当重要的。 钨电极负载电流能力（A) 钨电极直径（m m ) 直流正极（焊枪接焊机输入一） 纯钨 钍钨 铈钨 φ1.0 20-60 15-80 20-80 φ1.6 40-100 70-150 50-160 φ2.0 60-150 100-200 100-200 φ3.0 140-180 200-300 φ4.0 240-320 300-400 φ5.0 300-400 420-520 2.气路 气路由氩气瓶减压阀、流量计、软管及电磁气阀（在焊机内)等组成。减压阀用以减压和调节保护气体的压力。流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。 3.氩气纯度 氩弧焊时材质对氩气纯度的要求 金属材料 铬镍不锈钢 太难熔金属 氩气纯度（% ） ≥99.7 ≥99.98 4.规范参数 钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。其余参数如钨极伸出喷嘴的长度，一般取 1-2倍钨极直径，钨电极与焊件距离（弧长）一般取 1.5倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。一般不锈钢氩弧焊规范如下： 电流种类 及极性 板厚 mm 卷边对接 对接加填充焊丝 焊丝直径 焊接电流（A) 氩气流量（L/min) 焊接电流（A) 氩气流量（L/min) 直流正接 （焊炬接焊机输出一） 0.5 30-50 4 35-40 4 Φ1.0 0.8 30-50 4 35-40 4 Φ1.0 1.0 35-60 4 40-70 4 Φ1.6 1.5 45-80 4-5 50-85 4-5 Φ1.6 2.0 75-120 5-6 80-130 5-6 Φ2.0 3.0 110-140 6-7 120-150 6-7 Φ2.0 焊缝表面颜色与气体保护效果 焊件材料 效 果 不锈钢 最好 良好 较...
