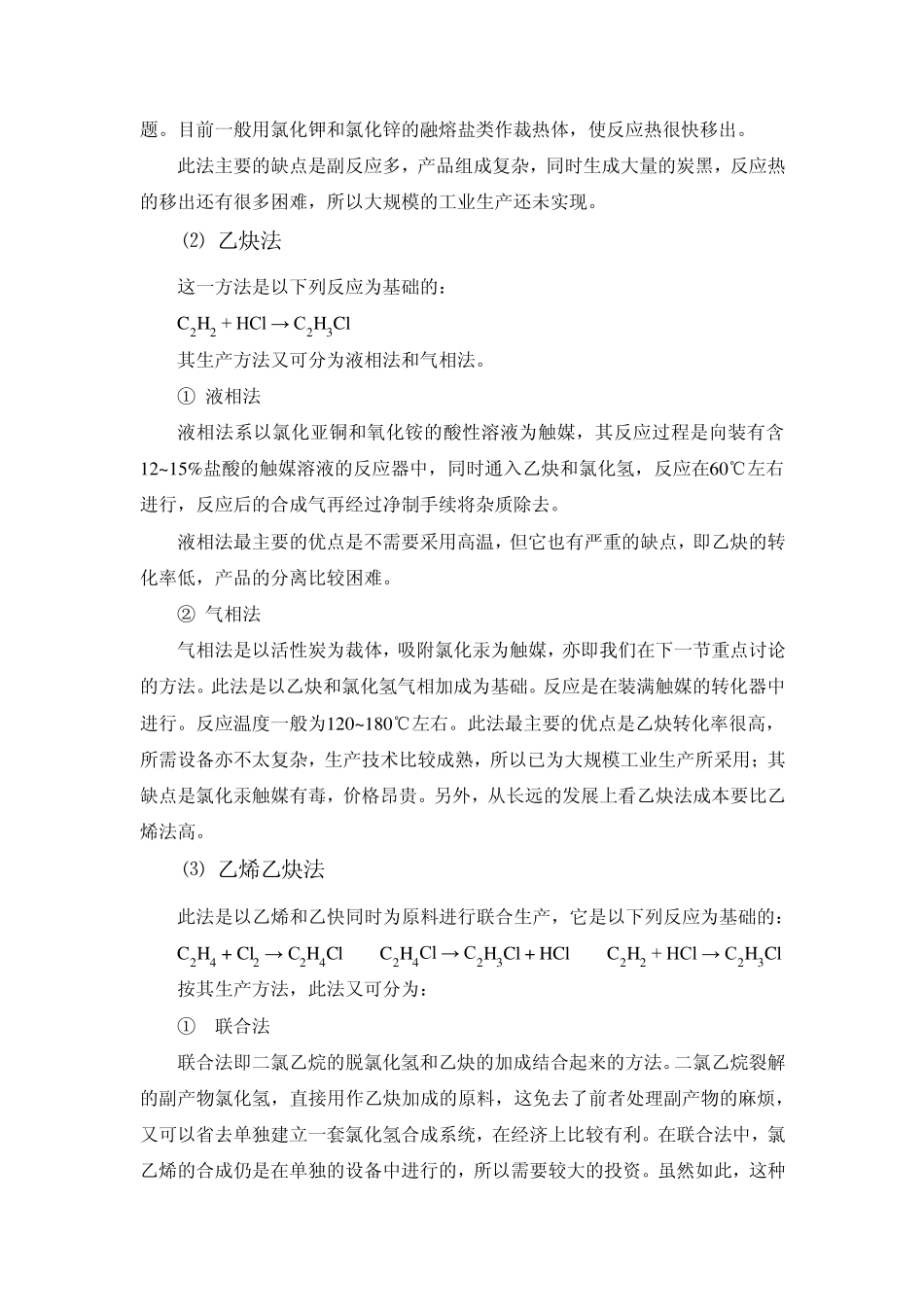

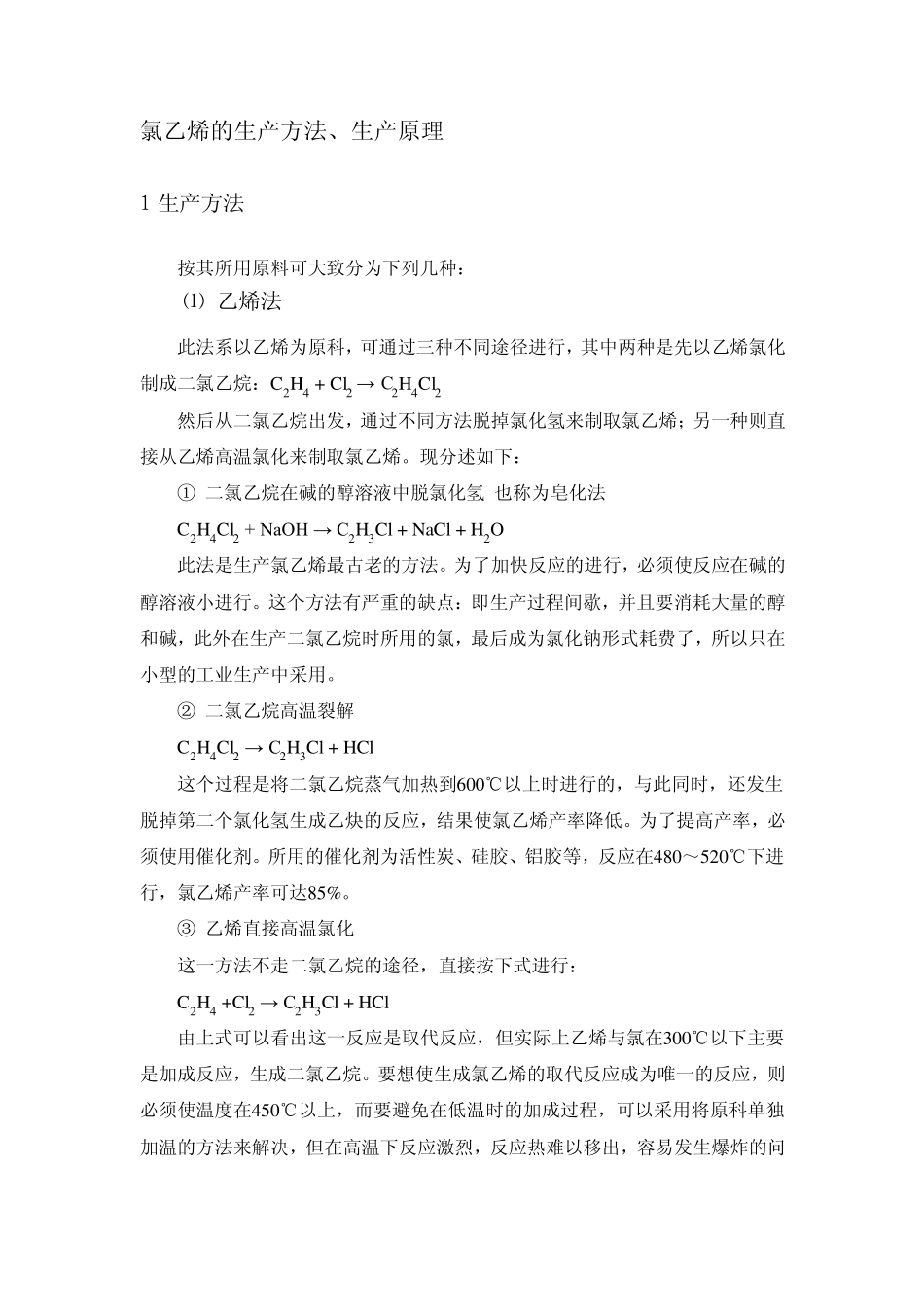

氯乙烯的生产方法、生产原理 1 生产方法 按其所用原料可大致分为下列几种： ⑴ 乙烯法 此法系以乙烯为原科，可通过三种不同途径进行，其中两种是先以乙烯氯化制成二氯乙烷：C2H4 + Cl2 → C2H4Cl2 然后从二氯乙烷出发，通过不同方法脱掉氯化氢来制取氯乙烯；另一种则直接从乙烯高温氯化来制取氯乙烯。现分述如下： ① 二氯乙烷在碱的醇溶液中脱氯化氢(也称为皂化法) C2H4Cl2 + NaOH → C2H3Cl + NaCl + H2O 此法是生产氯乙烯最古老的方法。为了加快反应的进行，必须使反应在碱的醇溶液小进行。这个方法有严重的缺点：即生产过程间歇，并且要消耗大量的醇和碱，此外在生产二氯乙烷时所用的氯，最后成为氯化钠形式耗费了，所以只在小型的工业生产中采用。 ② 二氯乙烷高温裂解 C2H4Cl2 → C2H3Cl + HCl 这个过程是将二氯乙烷蒸气加热到600℃以上时进行的，与此同时，还发生脱掉第二个氯化氢生成乙炔的反应，结果使氯乙烯产率降低。为了提高产率，必须使用催化剂。所用的催化剂为活性炭、硅胶、铝胶等，反应在480～520℃下进行，氯乙烯产率可达85%。 ③ 乙烯直接高温氯化 这一方法不走二氯乙烷的途径，直接按下式进行： C2H4 +Cl2 → C2H3Cl + HCl 由上式可以看出这一反应是取代反应，但实际上乙烯与氯在300℃以下主要是加成反应，生成二氯乙烷。要想使生成氯乙烯的取代反应成为唯一的反应，则必须使温度在450℃以上，而要避免在低温时的加成过程，可以采用将原科单独加温的方法来解决，但在高温下反应激烈，反应热难以移出，容易发生爆炸的问题。目前一般用氯化钾和氯化锌的融熔盐类作裁热体，使反应热很快移出。 此法主要的缺点是副反应多，产品组成复杂，同时生成大量的炭黑，反应热的移出还有很多困难，所以大规模的工业生产还未实现。 ⑵ 乙炔法 这一方法是以下列反应为基础的： C2H2 + HCl → C2H3Cl 其生产方法又可分为液相法和气相法。 ① 液相法 液相法系以氯化亚铜和氧化铵的酸性溶液为触媒，其反应过程是向装有含12~ 15%盐酸的触媒溶液的反应器中，同时通入乙炔和氯化氢，反应在60℃左右进行，反应后的合成气再经过净制手续将杂质除去。 液相法最主要的优点是不需要采用高温，但它也有严重的缺点，即乙炔的转化率低，产品的分离比较困难。 ② 气相法 气相法是以活性炭为裁体，吸附氯化汞为触媒，亦即我们在下一节重点讨论的方法。此法是以乙炔和氯化氢气相加成为基础。反应是...
